| Het Voltage van de open Kringsoutput (PK1): | (250V~4000V) ± 10% | De Golfvormvoorzijde van het open Kringsvoltage (T1): | PK1: 0.5μs±30% |
|---|---|---|---|
| Aangrenzend Impulsinterval: | 1s~99s | Aantal impulsen: | 1~9999 keer |
| Outputimpedantie: | 12Ω, 30Ω | De Methode van de faseinjectie: | Asynchroon of synchroon |
| Hoog licht: | emc proefsystemen,emc testlaboratorium |
||

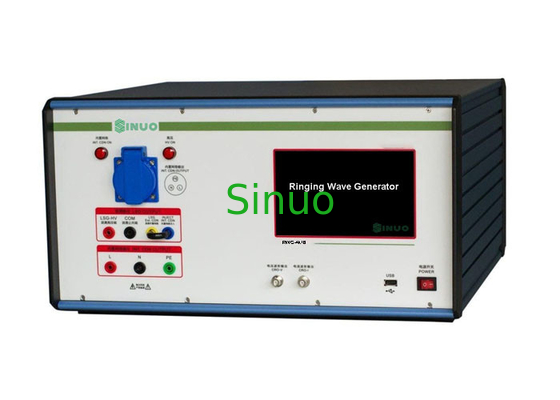

Bellende de Golfgenerator 4KV 16A van CEI 61000-4-12 voor Test van de de Golvenimmuniteit van EMS de Oscillerende
Normen & Clausules:
CEI 61000-4-12/GB/T 17626.12 „Elektromagnetische compatibiliteit (EMC) – het Testen en meettechnieken – de Oscillerende test van de Golvenimmuniteit“
Ansi-c62-41 „IEEE-Gids voor Schommelingsvoltages in ZwakstroomWisselstroomkringen“
Steekproeven en Beperkingen:
Verlichtingstoestellen, elektronisch kringen en materiaal
Toepassing:
Bellende die Golfgenerator wordt gebruikt om non-repetitive getemperde oscillerende voorbijgaande golven in de lijnen van de laag voltagemacht, controlelijnen en signaallijnen in zowel publiek als particuliere netwerken te simuleren. Vormt een ideale, normatieve basis om de immuniteit van elektro en elektronisch materiaal voor binnenlands, commercieel en industrieel gebruik te beoordelen.
Testprincipe:
De tijdelijke werkkrachten toe te schrijven aan macht en controleomschakeling (of teweeggebracht door bliksemstakingen), produceren bellende golfinterferentie op machtslijnen, controlelijnen en signaallijnen. Om een gemeenschappelijk criterium voor de evaluatie van de immuniteitsprestaties van elektro en elektronisch materiaal voor binnenlands, commercieel en industrieel gebruik te bepalen.
Structuur:
7-duim aanrakingslcd interface, rijk aan functies, gemakkelijk voor verrichting en bevorderingssoftware
Ingebouwd de machtsnetwerk eenfasig van 10A (16A), 2 in-1, verkleind ontwerp
EUT-de output komt met paneelcontactdoos met hoge weerstand, en de verbinding van de teststeekproef is geschikter en betrouwbaar
Het ingebouwde werkende voltage van EUT, huidige controle, overvoltage, overstroombeveiligingen
Intelligente programma-gecontroleerde voeding met hoog voltage, met ingebouwde van de van de hoogspanningsovervoltage, te sterke intensiteit en kortsluiting bescherming
De bellende intelligente opsporing van de golfoutput, met waarschuwingen voor voltagefout en geen output
De zelfdiagnosefunctie, kan de abnormale output van hoogspanning en bellende golf intelligent beoordelen
De belangrijkste schakelaar keurt de ingevoerde schakelaar goed om stabiele golfvorm, met sterke vergelijkbaarheid te verzekeren en met lange levensuur
De golfvorm zal door een externe oscilloscoop (de oscilloscoop zou door gebruiker moeten worden voorbereid) worden getoond
Gebruiksmilieu:
Voeding: enige fase AC220V ± 10%, 50/60Hz
Omgevingstemperatuur: 10°C~35°C
Relatieve vochtigheid: 30%~60%
Er zou geen hoge concentratie van stof, corrosief gas, brandbare en explosieve voorwerpen moeten zijn
Technische Parameters:
| De Schommelingsfrequentie van het open Kringsvoltage (1/T) | 100kHz±10% |
| Het Voltage van de open Kringsoutput (PK1) | (250V~4000V) ±10%, |
| De Golfvormvoorzijde van het open Kringsvoltage (T1) (10%~90%) | PK1: 0.5μs±30% |
|
Het Bederftarief van het open Kringsvoltage |
40%<> |
| 40%<> | |
| 40%<> | |
| Voorzijde van de kortsluiting de Huidige Golf (T2) (10%~90%) | P1 ≤0.9μs |
| Kortsluitingstroom (PK1) bij 3500V | 292A ± 10% bij 12Ω |
| Kortsluitingstroom (PK1) bij 3500V | 117A ± 10% bij 30Ω |
| Aangrenzend Impulsinterval | 1s~99s |
| Aantal Impulsen | 1~9999 keer |
| Outputmethode | Automatische positieve en negatieve polariteitsomschakeling of afwisseling |
| Outputimpedantie | 12Ω, 30Ω |
| De Methode van de faseinjectie | Asynchroon of synchroon (0°~360°) |
| Steekproefkoppeling/het Loskoppelen van Netwerk | Facultatief, koppelend/loskoppelend netwerk met de generator van de bliksemschommeling |
