| MOQ: | 1 |
| Prijs: | Tailored |
| Standaardverpakking: | multiplex |
| Leveringstermijn: | 3 maanden |
| Betalingswijze: | T/T |
| Toeleveringskapaciteit: | 1 set per maand |
Van de de Plafondventilatoren Milieutest van CEI 60879-2019 De Kamerenergierendement het Testen Laboratorium
Overzicht:
Dit testlaboratorium kan de prestatietest van de ventilators overeenkomstig de methodes uitvoeren die in CEI 60879-2019 en GB/T 13380-2007 worden gespecificeerd. Het proefsysteem kan de prestatiesparameters zoals de windsnelheid, luchtvolume, ventilatorsnelheid, de consumptie van de ventilatormacht, de waarde van het ventilatorenergierendement nauwkeurig meten van plafondventilatoren en decoratieve plafondventilatoren, en kan de bemonstering en de analyse van ventilatorproducten, de productkwaliteitscontrole, en onderzoek en ontwikkelingsvereisten realiseren.

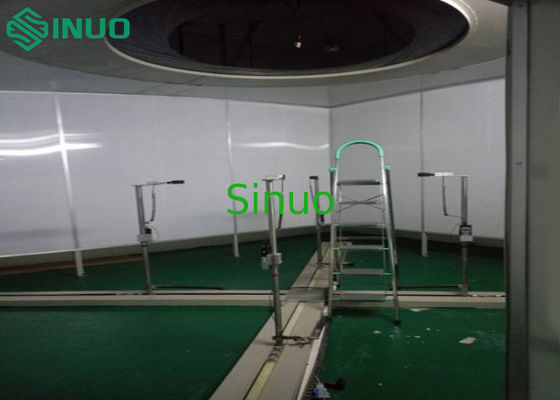

Het is uitvoerige één enkele kamer van het enthalpieverschil. Het laboratorium bevat een reeks meetinstrumenten van het luchtvolume. De testkamer gebruikt 100mm dikke stijve polyurethaanraad en 0.6mm dikke kleurenstaalplaten aan beide kanten voor thermische isolatie, die goed thermische isolatieeffect heeft.
Deze testruimte bevat een extern airconditioningssysteem, dat wordt gebruikt om het luchtmilieu binnen de testruimte aan te passen. De binnenlucht wordt gekoeld, bevochtigd en verwarmd om de temperatuur en de vochtigheid in de testruimte te maken aan de vereisten van de beproevingsomstandigheden voldoen.
Dit laboratorium moet met een werkende ruimte worden uitgerust voor het opslaan van bureaucomputers, machtskabinetten, controlekabinetten, en veranderlijke frequentievoedingen. Dit huis kan door raad worden geconstrueerd, dat door de koper wordt geconstrueerd (over het algemeen naast het laboratorium).
Dit proefsysteem wordt hoofdzakelijk gecontroleerd door computer. De exploitant is buiten de testruimte, en het personeel zal niet het windgebied beïnvloeden. De test van het materiaal wordt automatisch voltooid, en het testgegeven wordt geregistreerd, gespaard, en de het rapport en het energierendementclassificatie wordt van de luchtstroom automatisch geproduceerd. Dit systeem heeft etc. voordelen van goede herhaalbaarheid, hoog rendement, geschikte gegevensopslag.
Normen:
Kan volgens de volgende normen worden ontworpen:
CEI 60879-2019 „Comfortventilators en regelgevers voor huishouden en gelijkaardige doelmethodes om Prestaties“ Te meten
GB/T 12021.9-2008 „Minimum toelaatbare waarden van energierendement en energierendementrangen voor AC elektrische ventilators“
GB/T 13380-2007 „A.C. elektrische ventilators en regelgevers“
Soorten UUT:
*Ceiling ventilator: 900~1800mm
Testinhoud:
* Windsnelheid
* Windvolume
* Roterende snelheid
* Snelheidsverhouding
* inputmacht
* Energierendementwaarde
Het Instrumentenindicatoren van de laboratoriummeting:
| Nr.: | Naam | Inhoud | Waaier | Meetonzekerheid |
| 1 | Temperatuur en vochtigheidssensor | Droge boltemperatuur | 0~50℃ | ±0.1℃ |
| 2 | Temperatuur en vochtigheidssensor | Relatieve vochtigheid | 30%~80%RH | ±3%RH |
| 3 | Digitale Machtsmeter | Input elektroparameters | / | ±0.5% |
| 4 | Anemometer | Windsnelheid | 0.15~5m/s | ±0.2m/s |
Laboratoriumzaal Structuur:
| Externe dimensies | 4700 (W) ×4700 (D) ×3100 (H) |
| Binnenafmetingen | 4500 (W) ×4500 (D) ×3000 (H) |
| De structuur van het laboratoriumonderhoud | 100mm de Stijve isolatie van het polyurethaanschuim |
| Deur | Binnen1600×2200 (H) ×1 (Schuifdeuren) |
| De grootte van het laboratoriumvenster | 1600×800mm |
Experimenteel Meetinstrument:
| Apparaat | Type | Specificaties | |
| Laboratorium | Anemometergids | Stepper motorcontrole | Japan SanRex of equivalent, met een maximumreisafstand van 2m |
| Plafondventilatorgids | Stepper motorcontrole | Japan Matsushita of equivalent | |
| Steekproefhouder | Hoogte die door schroef wordt aangepast | Aangepast |
Hoofd Technische Parameters:
1. Opheffende waaier van steekproefstadium: 9001800mm.
2. Afstand tussen anemometer en steekproef: 1500mm.
3. De bewegingen van de anemometerdia volgens vier diagonale lijnen: 401000mm (automatische aanpassing).
4. Het meetinstrument van de windsnelheid: Merk: Oostenrijk E + E, tonen decimaal punt: 0.01m/s, instrumentennauwkeurigheid: ± 0.2m/s
5. Drijvende krachtdiameter: 100 mm
6. Het meten van waaier: 0,40 ~ 30.00m/s
7. Metingsnauwkeurigheid: ± 1% van lezing + 1% van waaier
8. De gevoeligheid van de windsnelheid: dan beter 0.15m/s
9. Temperatuursonde: waaier 0 ~ + 50 ℃; nauwkeurigheid ± 0,5 ℃
10. Het drijven van wijze: binnenlandse servomotor + gidsschacht.
11. Controlemethode: computercontrole.
12. Verzamel gegevens: machtswaarde en de waarde van de windsnelheid.
13. Gegevens - verwerking: Automatische berekening van gemiddelde windsnelheid, luchtvolume, energierendementwaarde, en energierendementclassificatie.
14. Gegevensopslag en verwijzingsfunctie.
Plafondventilatorprincipe en testmethode:
1. Eerst, installeer de plafondventilator door de plafondventilator opheffende kolom, en schik het anemometerapparaat onder 1500mm van het vliegtuig van het ventilatorblad.
2. Pas de temperatuur in de testkamer aan om de beproevingsomstandigheden (20 ° C) te ontmoeten, en begin de test na het runnen van de ventilator voor 1h.
3. Alvorens te testen, is het ook noodzakelijk om de de luchtinhammen en afzet, deuren en vensters, en relevant personeel te sluiten om het laboratorium te verlaten om ervoor te zorgen dat het laboratorium niet door externe luchtstroom wordt beïnvloed. Dan stelt de exploitant de anemometer die aan begin in werking anemometerparameters verzamelen. Het anemometerapparaat wordt geroteerd door 90 ° per minuut om en verslaggegevens (windsnelheid, snelheid, enz.) onder de actie van het roterende aandrijvingskader te verzamelen. (De gegevens van windsnelheid ≥9m/min dat in alle anemometers wordt getest zijn geldig gegeven).
Het laboratorium is uitgerust met een geregelde voeding, die het effect kan verminderen van leidingenschommelingen op testmetingen. De het voltagestroom wordt van de ventilatormacht gemeten door een 0,5 meter van de niveaumacht.
