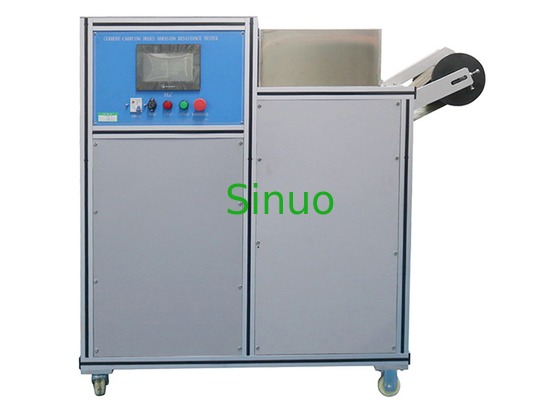

IEC 60335-2 Slijtagetestapparatuur voor stroomvoerende wasmachineslang
Productoverzicht voor abrasietestapparatuur:
Deze testapparatuur voor slijtvastheid van stroomvoerende slangen voldoet aan de norm van IEC60335-2-2, clausule 21.102 figuur 101. Geschikt om te controleren of de stroomvoerende slangen van de stofzuigers of waterzuigende reinigingsapparatuur bestand zijn tegen slijtage.
De apparatuur wordt bestuurd door PLC en bediend door touchscreen.De motor drijft het krukmechanisme aan om te roteren met een snelheid van 30 omw/min, en het monster van de stroomvoerende buis wordt 100 keer heen en weer heen en weer bewogen met 300 mm door de drijfstang.Ondersteun tegelijkertijd de slang met een roterende gladde rol en bevestig een riem van schurend doek aan de buitenrand van de rol, bewegend met een snelheid van 0,1 m/min.Het schuurmiddel van het schuurlinnen is korund en de deeltjesgrootte is Pl00 volgens de bepalingen van ISO 6344-2.Aan het andere uiteinde van de slang hangt een gewicht met een massa van 1kg als leidraad om te voorkomen dat de slang gaat draaien.In de laagste stand is de maximale afstand van het gewicht tot het midden van de rol 600 mm.Na de test moet de basisisolatie lekvrij zijn en wordt de elektrische sterktetest van 16,3 uitgevoerd tussen de aangesloten geleiders en de zoutoplossing.
Technische parameters voor slijtagetestapparatuur:
| Stroomvoorziening | AC220V ± 10%/50-60Hz |
| Controle en bediening | PLC intelligente elektrische besturing, touchscreen bediening |
| Werkstation | Eén station |
| Draaisnelheid van de krukas | 30r/min, kan vooraf worden ingesteld |
| Horizontale verplaatsingsafstand van de slang | 300mm |
| Band van schurende doek bewegende snelheid | 0,1 m/min |
| Test tijden | 0-999999 keer, kan vooraf worden ingesteld |
| Schurende riem | Korund korrelgrootte P 100, volgens ISO 6344-2. |
| Massa gewicht | 1 kg |
| Massa heeft een maximale afstand tot het midden van de rol | 600mm |
| Grootte en gewicht | 1000 × 900 × 1450 mm, 180 kg |
Testprocedures voor abrasietestapparatuur:
Het ene uiteinde van de slang is bevestigd aan de verbindingsstang van het krukmechanisme, weergegeven in figuur 101. De kruk draait met 30 omwentelingen per minuut, waardoor het uiteinde van de slang horizontaal heen en weer beweegt over een afstand van 300 mm.
De slang wordt ondersteund door een roterende gladde rol waarover een band van schuurlinnen beweegt met een snelheid van 0,1 m/min.Het schuurmiddel is korund korrelgrootte P 100, zoals gespecificeerd in ISO 6344-2.Aan het andere uiteinde van de slang hangt een massa van 1 kg, die geleid wordt om rotatie te voorkomen.
In de laagste stand heeft de massa een maximale afstand van 600 mm tot het hart van de wals.
Testtest wordt uitgevoerd voor 100 omwentelingen van de krukas.
Na de test mag de basisisolatie niet worden blootgesteld en wordt de elektrische sterktetest van clausule 16.3 uitgevoerd tussen de met elkaar verbonden geleiders en de zoutoplossing.
