| MOQ: | 1 |
| Prijs: | Negotiable |
| Standaardverpakking: | karton |
| Leveringstermijn: | 20 dagen |
| Betalingswijze: | T/T |
| Toeleveringskapaciteit: | 50 sets per maand |

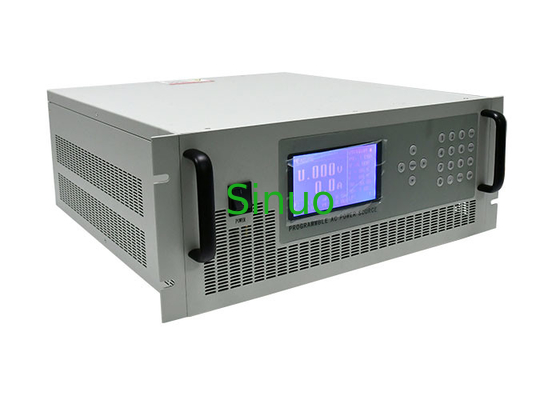

SPWM hoogfrequente puls AC constante stroombronbreedte pulsbreedtemodulatie
Productinformatie voor AC constante stroombron:
De AC constante stroombron gebruikt SPWM hoogfrequente pulsbreedte pulsbreedtemodulatie, IGBT realiseert de uitvoer, kan de uitgangsstroom en -frequentie moduleren, heeft een hoge reactiesnelheid, hoge constante stroomnauwkeurigheid en langdurige stabiele werking.En het kan stroomveranderingen overwinnen die worden veroorzaakt door schommelingen in de netspanning, veranderingen in de lusweerstand en veranderingen in de interne weerstand van het product, zonder te worden beïnvloed door menselijke factoren;klein formaat, hoog rendement, betrouwbaarheid en onderhoudskosten hebben duidelijke voordelen ten opzichte van traditionele spanningsregelaars;voornamelijk gebruikt voor het testen en toepassen van huidige thermische effecten van specifieke producten, zoals stroomonderbrekers, zekeringen, thermische relais, magnetische starters en andere beschermende schakelaars en verschillende soorten transformatoren waar thermische effecttesten van toepassing waren, zoals nominale stroom, bedrijfsstroom, kortsluitstroom, etc.
FunctieVoor AC constante stroombron:
1. Constante stroom, instelbereik constante stroom: 0-max.waarde continue aanpassing.
2. Constante druk, instelbereik constante druk: 0-max.waarde continue aanpassing.
3. Frequentieomzetting, frequentieaanpassingsbereik: 47Hz-63Hz instelbaar, vaste versnellingen 50Hz, 60Hz, 100Hz, 120Hz.
4. Bij gebruik van constante stroom en constante spanning kan deze automatisch worden geconverteerd om zowel controle- als beveiligingskenmerken te behouden.
5. Zorg voor meting van wortelgemiddelde kwadratische spanning, wortelgemiddelde kwadratische stroom, actief vermogen, frequentie, enz.
6. Beveiligingsmodus: overspanning, overstroom, overbelasting, kortsluiting, stroomlimiet, enz.
7. Input en output zijn geïsoleerd.
Technische parametersVoor AC constante stroombron:
| modus | CCS1000 | |||||||||
| Stroom | 500 VA | |||||||||
| Werken | SPWM (sinuspulsbreedtemodulatie) | |||||||||
| INVOER | Fase | 1φ2W+PE eenfasige tweedraads + aarde | ||||||||
| Spanning | 127 V ± 10 % | |||||||||
| Frequentie | 47 Herz - 63 Herz | |||||||||
| UITVOER | Fase | 1φ2W+PE eenfasige tweedraads + aarde | ||||||||
| Frequentie | 47 ~ 63 Hz instelbaar (vaste versnelling 50Hz, 60Hz, 100HZ, 120HZ) | |||||||||
| Spanning | AC 5V | |||||||||
| Huidig | 0-100A | |||||||||
| Led scherm | Voltage Vrms, huidige Arms, frequentie, Power Wattage | |||||||||
| Lineaire regeling | 0 .1 % | |||||||||
| Belastingsregeling | 1 % | |||||||||
| Harmonische THD | 2% (zuivere ohmse belasting) | |||||||||
| Frequentie Regeling | 0 .01 % | |||||||||
| Spanningsresolutie | 0 .1 V | |||||||||
| Frequentie resolutie | 0 .01Hz | |||||||||
| Huidige resolutie |
Uitgang Io< 10 A: resolutie: 0 .001 EEN; Uitgang 100＞ Io≥ 10 A: resolutie 0 .01 EEN; |
|||||||||
| Meetnauwkeurigheid | Spanning | 0 .5 % FS+ 5 dgt | ||||||||
| Huidig | 0 .5 % FS+ 5 dgt | |||||||||
| Wattage | 0 .5 % FS+ 5 dgt | |||||||||
| Frequentie | 0 .01 % FS+ 5 dgt | |||||||||
| Nauwkeurigheid instellen | Spanning | 1% FS | ||||||||
| Huidig | 0 .1% FS | |||||||||
| I-LIM ingesteld | O-Max Stroom | |||||||||
| Bescherming | Overstroom, te hoge temperatuur, overbelasting, kortsluiting | |||||||||
| Koeling | Ventilator geforceerde koeling | |||||||||
| Gewicht (kg) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| Afmetingen B×H×D( mm) | 430 × 133 × 370 | |||||||||
| Werkomgeving | 0 – 40℃, 20-90%RV | |||||||||
