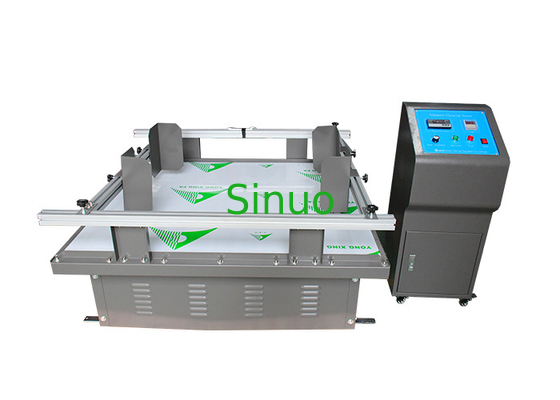

Vibratietafel voor transportsimulatie Elektromagnetische schoktafel Testmachine

Vibratietafel voor transportsimulatie Elektromagnetische schoktafel Testmachine


Productoverzicht


Simulatietafel voor transporttrillingen, ook wel 'trillentafel' genoemd, die de schade simulateert die wordt veroorzaakt door de turbulentie van het product tijdens het vervoer met de auto,om te bepalen of het product bestand is tegen omgevingsvibratie, geschikt voor elektronische, mechanische en elektrische, opto-elektronica, motorvoertuigen, speelgoed en andere industrieën van onderzoek, ontwikkeling, kwaliteitscontrole, productie.Het is een zeldzame testmachine voor u om de kwaliteit en betrouwbaarheid van het product te verbeteren.

De simulatietransport trillingstestbank is geschikt voor trillingstest van speelgoed, elektronica, meubels, cadeautjes, keramiek, communicatie, apparatuur, computers en auto-onderdelen, enz.,om het effect van het transport of de uniformiteit van de duurzaamheid te controleren.

Deze machine volgens de Europese en Amerikaanse vergelijkbare apparatuur herstructurering, roterende trillingen, in overeenstemming met de Europese en Amerikaanse transportnormen, in overeenstemming met EN71 ANSI, UL,ASTM, ISTA en andere testnormen.

Doel van de test

Deze machine is een reeks gecontroleerde trillingssimulaties in het experiment om te testen of het product de test van transport- of trillingsomgevingsfactoren in de levenscyclus kan doorstaan.en kan ook de eisen van productontwerp en functienormen bepalenVolgens de statistieken zal een verbetering van het ontwerpniveau met 3% de recycling met 20% verhogen en onnodige uitgaven met 18% verminderen.

1Sterkte van de structuur.

2- De band losmaken.

3- Bescherm tegen slijtage van materialen.

4Schade aan onderdelen.

5Slecht contact van elektronische componenten.

6Kortsluiting en intermitterende instabiliteit.

7Afwijking van de standaardwaarde van elk stuk.

8De gesimuleerde transportschudtafel zal de defecte onderdelen van tevoren screenen.

9. Vind de resonantieverhouding tussen onderdelen, structuur, verpakking en transportproces en verbeter de resonantiefactoren.

De vereisten voor de simulatie van de trillingen tijdens het transport zijn om de betrouwbaarheid van het product te bevestigen en om de defecte producten vooraf te screenen voordat ze de fabriek verlaten.en om de storingsanalyse van de defecte producten te evalueren om een product van hoog niveau en hoog vertrouwen te worden.

Belangrijkste technische parameters

1Maximale testbelasting: 0-300 kg

2Frequentiebereik: 100 ~ 300 rpm

3Amplitudebereik: 1 inch (25,4 mm)

4. Trillingsmodus: draaiend type (algemeen bekend als paardentype)

5. gesimuleerde snelheid: 25 ~ 40 km/h

6Tafelgrootte: 1100×1300 mm

7Beschermingsrail: 1200 mm.

8Regelmotor: wisselstroomfrequentiemotor

9De afmetingen van de testbank: 1100×1380 mm.

10De afmetingen van de controlebox: 370 × 350 × 910 mm.

11Voltage van de voeding: AC220V 50Hz

12Gewicht van de machine: ongeveer 550 kg

Inleiding tot trillingsonderzoek

1. Plaats het testproduct op het trillingstestplatform bij normaal vervoer. Om springen van de tafel te voorkomen en de richting te behouden,het trillingsproefplatform kan met touwen worden omgeven;

2De trillingsfrequentie moet net genoeg zijn om de goederen van de tafel af te schudden en het metaalplaatje kan tussen het monster en de tafel worden geplaatst.en kan in de langste randkloof van het monster lopen (de dikte van het metaalplaat is 1.5 mm, de breedte is 50 mm (facultatief);

Milieueisen

1. Temperatuur ter plaatse: 5°C~+28°C ((gemiddelde temperatuur binnen 24 uur ≤28°C);

2Relatieve luchtvochtigheid: ≤ 85% RH;

3. Voeding: enkelfasig drie-draad;

4Spanningsbereik: AC220V;

5. Frequentie toegestane schommelingsbereik: (50±0,5) Hz;

6De aardingsweerstand van de PGND-kabel is minder dan 4 ohm.

7De gebruiker moet de lucht- of stroomschakelaar van de overeenkomstige capaciteit voor het apparaat op de installatieplaats configureren en de schakelaar moet onafhankelijk zijn voor het gebruik van het apparaat.
