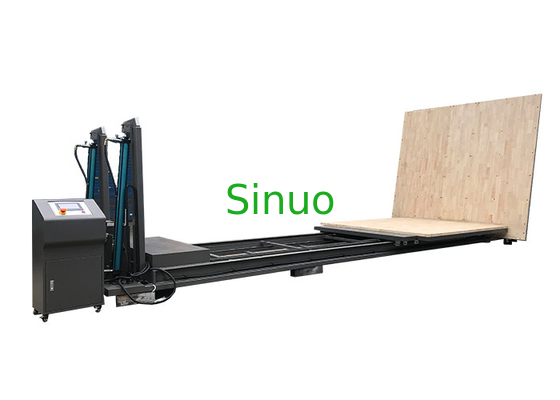

ASTMD4169 Beveling Impact Testing Machine voor de impactinspectie van verpakkingsweerstand

ASTMD4169 Beveling Impact Testing Machine voor de impactinspectie van verpakkingsweerstand

Productoverzicht:

De kogelvormige botstestmachine simuleert het vermogen van de productverpakking om botschade in de werkelijke omgeving te weerstaan, zoals hanteren, stapelen van planken, schuiven van motoren,het laden en lossen van locomotievenDe machine kan ook worden gebruikt als een gemeenschappelijke testapparatuur voor de beveling van de impact in wetenschappelijke onderzoeksinstellingen, hogescholen en universiteiten,testcentra voor verpakkingstechnologie, verpakkingsmateriaalfabrikanten, buitenlandse handel, vervoer en andere afdelingen.

De machine voldoet aan de internationale norm ISO2244-2001 (E) "Verpakking - Volledige en volledige verpakking voor vervoer, deel V, horizontale botstest, botstest op hellend vlak,hangende pendelproef" en de nationale norm GB/T4857.11-1992 "Verpakkings- en transportverpakkingshorizontale botstestmethode". ASTMD4169, ASTMD880 en andere bijbehorende technische indicatoren.

Het testprincipe van de inslag op het hellende vlak, waarbij het principe wordt toegepast dat de potentiële energie van het voorwerp wordt omgezet in kinetische energie,het pakket wordt naar het einde gecoaxeld volgens de vooraf bepaalde positie om een bepaalde slagsnelheid en een slagplaat loodrecht op de snelheidsrichting van de botsing te krijgen, om het vooraf bepaalde testdoel te bereiken.

De kogelinslagtestmachine kan de horizontale inslag- en botsingomgeving van verpakkingsonderdelen en verpakkingscontainers tijdens het transportproces simuleren.Het kan worden gebruikt als een gemeenschappelijke testapparatuur voor bevel impact in wetenschappelijke onderzoeksinstellingen, hogescholen en universiteiten, testcentra voor verpakkingstechnologie, verpakkingsmateriaalfabrikanten, buitenlandse handel, vervoer en andere afdelingen.

Kenmerken en functies:

1Flexible positionering van de elektrische katrolen, gemakkelijk vast te stellen, om de vereiste snelheidswijzigingswaarde te bereiken;

2. De hoogte van het blok is relatief laag, wat de installatie van monsters bevordert; Versterkte slagbestendige plaat om een solide structuur te waarborgen.

3. De katrolen tafel kan worden ingesteld op het niveau, dat is handig voor gebruikers om het exemplaar te installeren; Hoek aanpassing met hydraulische aandrijving, flexibel en handig.

4Het kan met afstandsbediening worden bediend om de veiligheid van het testpersoneel volledig te waarborgen;

5Bij de installatie hoeft de klant alleen de machine op de grond te bevestigen, zonder andere complexe werking of installatie, en de test is handig.

Technische parameters:

1Testfunctie: hellingsinslag

2Gewicht van het monster: 0-300 kg (of gespecificeerd)

3Maximale grootte van het monster: 1100×900×2100 mm (lengte, breedte en hoogte)

4. Schuiflengte: 0-2000 mm kan worden ingesteld door programmering (of gespecificeerd)

5Beheersysteem: PLC-programmabesturing

6De snelheid van de slag is 1.305-2.608 m/s.

7Verslechtering van de slagsnelheid: ± 5%

8. Bloctafelgrootte: 1100×1100 mm (lengte en breedte)

9Grootte van het slagpaneel: 1500×2500 mm (breedte en hoogte), dikte 40 mm

10. Liftmodus: hydraulisch tillen

11De hoek tussen het vlak van het spoor en het horizontale vlak is 10°±1°.

12. Buitenafmeting: ongeveer 5000×1500 mm, hoogte: 2500 mm

13Beheerkast: ongeveer 400 × 400 × 910 mm

14Gewicht van de apparatuur: ongeveer 1500 kg

15- Werkspanning: 380V 50HZ

16Vermogen: 1,5 kW

Prestaties van de producten:

Met het principe dat de potentiële energie van het object wordt omgezet in de monopolistische kinetische energie,een bepaalde slagsnelheid kan worden verkregen wanneer de verpakking vrij aan de onderkant glijdt volgens de vaste positie

De test wordt verricht door botsing met een slagplaat loodrecht op de versnellingsrichting.

De snelheid van de katrolen wordt gemeten door middel van twee vaste sensoren aan het eind van de installatie-machine.

Prestatievereisten:

1- Flexibel vast elektrisch voertuig, gemakkelijk te fixeren in de hoeveelheid bits, om de vereiste snelheidswijzigingswaarde te bereiken

2De hoogte van de wagen is relatief laag, wat gunstig is voor de installatie en inbedrijfstelling van producten.

3. De katrol tafel kan worden ingesteld op het niveau, dat is handig voor klanten om monsters te installeren

4Bij het installeren hoeft de klant alleen de machine op de grond te bevestigen zonder andere complexe werking en installatie, en de test is handig.
