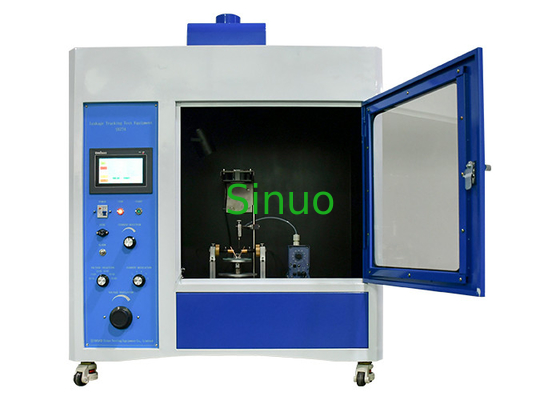

IEC 60598-1 Leakage Tracking Test Tracking index test van apparatuur CT1 PT1

IEC 60598-1 Leakage Tracking Test Tracking index test van apparatuur CT1 PT1

MOQ: 1
Prijs: Customized
Standaardverpakking: platenkas
Leveringstermijn: 30 dagen
Betalingswijze: T/T
Toeleveringskapaciteit: 15 REEKSEN PER MAAND
Detailinformatie
Plaats van herkomst
China
Merknaam
Sinuo
Certificering
Calibration Certificate (Cost Additional)
Modelnummer
SN774
Controlemethode:
PLC-besturing
Testend voltage:
0~600V
Tijdsysteem:
9999X0.1S
Elektrodehoek:
60°±5°
Elektrode afstand:
4±0.1mm
Elektrodendruk:
1.00N±0.05N
Dalende vloeibare hoogte:
35±5mm
Dalende vloeibare vertraging:
0.2S
Markeren:

CT1 Lekkage Tracking Testapparatuur

,

PT1 Lekkage Tracking Testapparatuur

Productbeschrijving



IEC 60598-1 Leakage Tracking Test Tracking index test van apparatuur CT1 PT1



Productinformatie:



De tester is ontworpen en vervaardigd volgens de standaardvoorschriften van IEC60112, en is vereist volgens IEC60335-1, punt 29.2, en bijlage N, punt 60065:2014.4Het werkingsprincipe van de lektraceringstest (traceringsindextest) is dat de geleidende vloeistof (0,1%NH 4 CL) van het vereiste volume in de vereiste hoogte (35 mm) en de vereiste tijd (30 s) daalt met de spanning tussen de platina-elektroden (2 mm × 5 mm) op het oppervlak van het vaste isolatiemateriaalDe gebruikers beoordelen dus de traceringsweerstand van het vaste isolatiemateriaaloppervlak onder de gecombineerde invloed van elektrisch veld en vochtig of besmet medium.dit apparaat wordt gebruikt voor het meten van de vergelijkingsindex (CT1) en de elektrische weerstandsindex (PT1).

Met het instrument wordt een meetblok geleverd om ervoor te zorgen dat de elektroden op de juiste afstand van elkaar staan.De tafelhoogte is gemakkelijk verstelbaar om de juiste hoek van de elektroden en de hoogte van druppels te waarborgenDe rest van de test wordt vanuit de buitenkant van de testkamer met de deur gesloten gecontroleerd.Een gebruiker moet de test observeren om te zien of een vlam ontbrandtHet apparaat laat een alarm afgaan als de opsporingsfunctie gedurende ten minste twee seconden mislukt.

De lek tracering tester neemt aan PLC-besturingssysteem en 7 ̊ kleur touchscreen, is geschikt voor het onderzoek, productie en kwaliteit afdeling van verlichting apparatuur, laagspanningsapparatuur,huishoudelijk apparaat, werktuigmachine elektrisch apparaat, elektrische machine, elektrisch gereedschap, elektronisch instrument, elektrotechnisch instrument, informatietechnologieapparatuur.Het is ook geschikt voor de industrie van isolatiemateriaal, technische kunststoffen, elektrische connectoren en accessoires.



Kenmerken:



Leakage tracking testapparatuur wordt gebruikt om elektrische of elektronische isolatiefouten te identificeren en te lokaliseren die kunnen leiden tot elektrische lekken of tracking.Deze apparaten zijn speciaal ontworpen om isolatieproblemen in elektrische systemen op te sporen en te diagnosticerenDit is een overzicht van lektraceertoestapparatuur en de belangrijkste kenmerken ervan:

Hoogspanningsbron: de testapparatuur voor het opsporen van lekken bevat doorgaans een hoogspanningsbron die een gecontroleerde spanning op het testobject toepast.Het spanningsniveau kan variëren afhankelijk van de specifieke toepassing en testvereistenDe hoge spanning wordt gebruikt om de isolatie aan te dringen en de bedrijfsomstandigheden te simuleren.
Meting van lekkage-stroom: deze testtoestellen zijn uitgerust met metingen van lekkage-stroom.Ze controleren de stroomstroom door de isolatie en detecteren abnormale lekken of het volgen van de huidige padenDe metingen van de lekstroom helpen bij het identificeren van isolatieverschuiving, vocht- of verontreinigingsinvoer of andere isolatieproblemen.
De testapparatuur voor het opsporen van lekken omvat ook mechanismen voor het opsporen van spanningsonderbrekingen.Deze mechanismen detecteren plotselinge spanningsdalingen of storingen die optreden wanneer de isolatie onder hoge spanning uitvalt of kapotgaatHet detecteren van spanningsonderbrekingen helpt zwakke punten in de isolatie te identificeren en gebieden te bepalen die verder moeten worden onderzocht.
Verbinding met het testobject: de testapparatuur biedt verschillende verbindingsmogelijkheden om een veilige en betrouwbare verbinding met het testobject tot stand te brengen.of gespecialiseerde connectoren, afhankelijk van de aard van het testobject en de testinstallatie.
Gegevensweergave en -analyse: de testapparatuur voor het opsporen van lekken is vaak voorzien van een scherm om realtime metingen van lekstroom, spanning en andere relevante parameters weer te geven.Sommige apparaten kunnen ook gegevens loggen om testresultaten op te nemen en te analyseren voor verder onderzoek of documentatie.
Veiligheidskenmerken: Veiligheid is een cruciaal aspect van lek-traceertests vanwege de hoge spanningen.Deze apparaten zijn ontworpen met veiligheidselementen zoals ingebouwde isolatie en aarding om de gebruiker te beschermen tegen elektrische gevaren.Zij kunnen ook veiligheidsinterlocks en -indicatoren bevatten om veilige testprocedures te garanderen.
Leakage tracking testapparatuur wordt vaak gebruikt in industrieën zoals elektrische productie, elektriciteitsdistributie, elektronica en telecommunicatie om de isolatie kwaliteit te beoordelen,potentiële storingpunten identificeren, en zorgen voor de betrouwbaarheid en veiligheid van elektrische systemen.





Technische parameters:



Parametermodel

SN774 (0,5 m3)

Werkspanning

220V/50Hz, 1KVA

Controle

Geavanceerde PLC

Afbeelding

7-inch kleuren touchscreen

Testspanning

0·600V instelbaar, nauwkeurigheid 1,5%

Tijdsysteem

9999X0.1S

Elektrode

Elektroden van platina en elektroden van koper, elk voor een paar

Afmeting van de elektrode

(5±0,1) × ((2±0,1) × ((≥12),

30° helling

Elektrode inclusief hoek en afstand

60°±5°, afstand is (4±0,1 mm)

Elektrodedruk

1.00N±0.05N ((digitaal display is optioneel)

Het interval van het laten vallen van de vloeistof

30 ± 5S, verstelbaar

Verlaging van de vloeistofhoogte

35 ± 5 mm

Vloeistofvertraging

0.2S ((tijd van opening van de solenoïde klep)

Grootte van de vloeistof

45-50 druppel/cm3

Tijdvertragingscircuit

2 ± 0,1S (in 0,5A of meer stroom)

Kortsluitingsdrukdaling

8% MAX

Kortsluitingstroom

1±0,1A 1%

Windsnelheid

0.2m/s

Milieueisen

0°40°C, relatieve luchtvochtigheid ≤ 80%, zonder duidelijke trillingen en corrosieve gassen

Grootte en gewicht van de apparatuur

1100 mm* 550 mm* 1100 mm, 180 kg

Voldoet aan de norm

IEC 60112, IEC 60598-1, IEC 60695, IEC 60884-1, UL746A, ASTMD3638 enz.



IEC 60598-1 Leakage Tracking Test Tracking index test van apparatuur CT1 PT1 0


IEC 60598-1 Leakage Tracking Test Tracking index test van apparatuur CT1 PT1 1



IEC 60598-1 Leakage Tracking Test Tracking index test van apparatuur CT1 PT1 2
