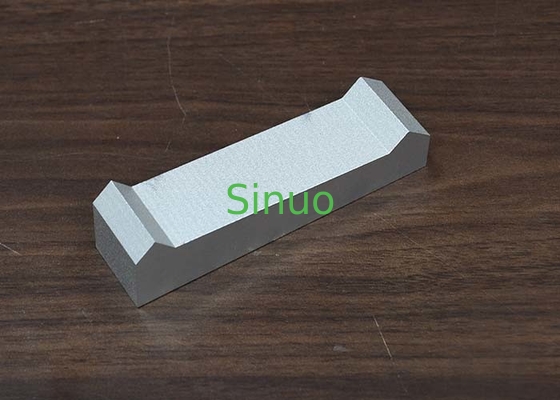

IEC 60335-2-3 figuur 102 Geïmporteerde handmatige testapparatuur roestvrij staal


Testmethode:

22.13 Vervangend:
De apparaten moeten zodanig zijn gebouwd dat wanneer de handgrepen worden vastgehouden tijdens normaal gebruik, contact is unlikely between the operator's hand and parts that could be unintentionally touched having a temperature rise exceeding the value specified in Table 3 for handles which are held for short periods only in normal use and Table 1 01 for surfaces adjacent to a handle of a hand-held unit that could be unintentionally touched when gripping the handle.
De naleving wordt gecontroleerd door inspectie, meting en, indien nodig, door de temperatuurverhoging als volgt te bepalen.
De delen naast het handvat die onbedoeld kunnen worden aangeraakt, zijn de delen die zich binnen 13 mm van de onderkant van de hand bevinden.
figuur 102 in combinatie met een sensor zoals weergegeven op figuur 103 en toegepast zoals weergegeven op figuur 104 of figuur 105.De gesimuleerde hand wordt in de opening van het handvat geplaatst zoals weergegeven op figuur 104 of figuur 105.Indien de vorm van de onderzijde van het handvat de aanraking van de gesimuleerde hand in beide punten A en B tegelijkertijd verhindert,de gesimuleerde hand wordt verplaatst zoals toegestaan door de opening, eerst met één punt en vervolgens met het andere punt in contact met de onderkant van het handvat.
Temperature measurements are made on the surface defined by the vertical projection of the handle or gripping surface onto the body of the iron where the feeler gauge makes contact with surface plus 25 mm in all directions.
In situaties waarin de gesimuleerde hand niet onder het handvat kan worden geplaatst (zoals handgreepstrijkijzers of reisstrijkijzers/compacte strijkijzers),de temperatuurmetingen worden uitgevoerd op het oppervlak dat wordt bepaald door de verticale projectie van het handvat of het greepoppervlak op het lichaam van het ijzer plus 25 mm in alle richtingen;.

Opmerking:

1Het is verboden om te vallen en te botsen om externe vervorming te voorkomen.

2- Vereisten voor omgevingsomstandigheden: temperatuur 5 ~ 35 °C, luchtvochtigheid 45 ~ 75%.
