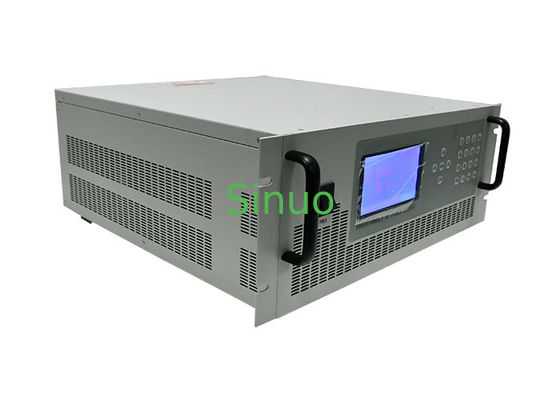

Standaard stroombron Uitgangsstroom 100A SPWM Hoogfrequente puls
| Output Current: | 0-100A | Output Voltage: | AC 5V |
| Power Capacity: | 500 V | Input Voltage: | 127 V± 10% |
| Input Frequency: | 47 Herz ~ 63 Herz | Output Frequency: | 47 Herz ~ 63 Herz |
| Voltage Resolution: | 0.1 V | Frequency Regulation: | 0,01% |
| High Light: | SPWM Standaardstroombron,100A Standaardstroombron |
||
Standaard stroombron Uitgangsstroom 100A SPWM Hoogfrequente puls
Productoverzicht:
De AC-constante stroombron neemt SPWM-high frequency pulse width pulse width modulation aan, IGBT realiseert de uitgang, kan de uitgangsstroom en frequentie moduleren, heeft een snelle responssnelheid,hoge constantstroomnauwkeurigheidEn het kan stroomveranderingen overwinnen veroorzaakt door schommelingen van netspanning, veranderingen in lusweerstand en veranderingen in productinterne weerstand.zonder door menselijke factoren beïnvloed te worden■ kleine afmetingen, hoge efficiëntie, betrouwbaarheid en onderhoudskosten hebben duidelijke voordelen ten opzichte van traditionele spanningsregulatoren;voornamelijk gebruikt voor het testen en toepassen van thermische effecten van specifieke producten, zoals schakelaars, zekeringen, thermische relais, magnetische starters en andere beschermende schakelaars en verschillende soorten transformatoren waarvoor thermische effecten worden getest, zoals nominale stroom,werkstroom, kortsluitingstroom, enz.
Technische parameters:
| Modus | CCS1000 | |||||||||
| Kracht | 500 VA | |||||||||
| Werken | SPWM (Sine Pulse Width Modulation) | |||||||||
| Invoer | Fase | 1φ2W+PE enkelfasige twee-draad + aarding | ||||||||
| Spanning | 127 V±10 % | |||||||||
| Frequentie | 47 Hz ?? 63 Hz | |||||||||
| Uitvoer | Fase | 1φ2W+PE enkelfasige twee-draad + aarding | ||||||||
| Frequentie | 47 ~ 63 Hz verstelbaar (vaste versnelling 50Hz, 60Hz, 100HZ, 120HZ) | |||||||||
| Spanning | AC 5V | |||||||||
| Stroom | 0-100A | |||||||||
| LED-scherm | Spanning Vrms, stroom Arms, frequentie, vermogen Wattage | |||||||||
| Lineaire regelgeving | 0,1% | |||||||||
| Beperking van de belasting | 1 % | |||||||||
| Harmonische THD | 2% (zuivere weerstandsbelasting) | |||||||||
| Frequentieregeling | 0,01 % | |||||||||
| Spanningsresolutie | 0, 1 V | |||||||||
| Frequentieoplossing | 0,01 Hz | |||||||||
| Huidige resolutie |
Uitgang Io< 10 A: resolutie: 0,001 A; Uitgang 100> Io≥ 10 A: resolutie 0,01 A; |
|||||||||
| Meetsnauwkeurigheid | Spanning | 0,5% FS+ 5 dgt | ||||||||
| Stroom | 0,5% FS+ 5 dgt | |||||||||
| Wattage | 0,5% FS+ 5 dgt | |||||||||
| Frequentie | 0. 01 % FS+ 5 dgt | |||||||||
| Instelling van de nauwkeurigheid | Spanning | 1 % FS | ||||||||
| Stroom | 0,1% FS | |||||||||
| I-LIM-set | O-max-stroom | |||||||||
| Bescherming | Overstroom, overtemperatuur, overbelasting, kortsluiting. | |||||||||
| Koeling | Ventilatorgedwongen koelen | |||||||||
| Gewicht (kg) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| Afmetingen W×H×D(mm) | 430×133×370 | |||||||||
| Werkomgeving | 0 °C, 20 tot 90% RH | |||||||||
Kenmerken:
1. constante stroom, constante stroom aanpassingsbereik: 0-max. waarde continue aanpassing.
2. constante druk, constante druk aanpassingsbereik: 0- max. waarde continue aanpassing.
3Frequentieconversie, frequentieregeling: 47 Hz-63 Hz verstelbaar, vaste versnellingen 50 Hz, 60 Hz, 100 Hz, 120 Hz.
4Bij gebruik van een constante stroom en een constante spanning kan deze automatisch worden omgezet om zowel de besturings- als de beschermingskenmerken te behouden.
5. Voorziet in de meting van de wortel gemiddelde vierkante spanning, wortel gemiddelde vierkante stroom, actief vermogen, frequentie, enz.
6Beschermingsmodus: overspanning, overstroom, overbelasting, kortsluiting, stroomlimiet, enz.
7In- en uitgang zijn geïsoleerd.
