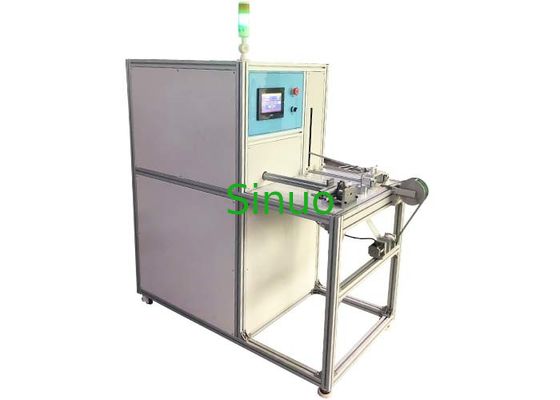

IEC 60335-2-2 Clausule 21.101 Stromdragende slangen Omvattende testapparatuur

IEC 60335-2-2 Clausule 21.101 Stromdragende slangen Omvattende testapparatuur

Productinformatie

Norm: IEC60335-2-2:2009 ¢Huishoudelijke en soortgelijke elektrische apparaten-Veiligheid-Del2-2:Special requirements for vacuum cleaners and water-suction cleaning appliances, IDT ¢ clausule 21.101, 21.102, 21.103, 21.104.

Voorbeeld en beperkingen: vacuümslangen, slangen voor waterzuigreinigingsapparaten, slangen voor wasmachines

Testdoel: wordt gebruikt om de mechanische sterkte van stofzuigerslangen te beoordelen op het gebied van weerstand tegen extrusie, slijtage, buiging en torsies.

Testbeginsel

Deze apparatuur is een vier-in-één uitgebreide testapparatuur. Het neemt PLC-besturing, touchscreen-operatie en controleert de motor om de mechanische arm aan te drijven om verschillende tests te realiseren.

1. Extrusieresistentietest: een door het systeem beheerde motor wordt gebruikt om de sensor te bedienen om een krachtwaarde toe te passen.Een drukplaat van 100*50 mm (hoek afronding R1mm) wordt met een snelheid van 50±5 mm/min tot 350 mm van het eind van de slang gedrukt., bereikt 1500N Na loslaten, zal het automatisch terugkeren naar de oorsprong.

2. Abrasiebestendigheidstest: het krommingsmechanisme draait met een snelheid van 30 r/min en het stroomdragende slangmonster wordt gemaakt om 100 keer 300 mm heen en weer door de verbindingsstaaf te draaien.Tegelijkertijd, wordt de slang ondersteund door een roterende gladde rol en is een smaragdstofgordel aan de buitenste rand van de rol bevestigd, die zich met een snelheid van 0,1 m/min beweegt.en de deeltjesgrootte is Pl00 volgens ISO 6344-2Op het andere uiteinde van de slang wordt een gewicht van 1 kg opgehangen om de slang te verhinderen te draaien.de maximale afstand tussen het gewicht en het middelpunt van de rol is 600 mmNadat de test is voltooid, mag de basisisolatie niet lekken en moet de elektrische sterkte van 16.3 worden getest tussen de aangesloten geleiders en de zoutoplossing.

3. Buigweerstandstest: het systeem regelt de motor om het excentrieke mechanisme aan te drijven om de robotarm op te tillen (tot 40±1°).en de machine stopt automatisch wanneer het aantal keren is bereikt.

Tijdens de test wordt het uiteinde van de stroomdragende slang die moet worden aangesloten op de krachtreinigingskop, bevestigd aan de draaibank van het apparaat.De afstand tussen de as van de pivotarm en het punt waar de slang zich in het stijve onderdeel uitstrekt, bedraagt 300 ± 50 mm.Op het andere uiteinde van de slang wordt een gewicht van 5 kg gehangen (het gewicht kan langs de gewichtsslijp glijden), de draaibank wordt van de horizontale naar 40°±1° verhoogd,en de cyclus wordt 2500 keer herhaaldVervolgens draaien we het einde van de slang op 900 en herhalen we de bovenstaande test 2500 keer.

4. Twent resistance test: het systeem regelt de motor om de roterende as aan te drijven om het monster te draaien en te draaien.het uiteinde van de stroomdragende slang wordt bevestigd aan de draaiende bevestiging van de apparatuur (zelfophangend)Elke cyclus draait 5 keer naar voren en 5 keer naar achteren met een snelheid van 10 r/min. Na voltooiing van de test worden 2000 cycli getest.een elektrische sterkteproef op het monster uitvoeren

Technische parameters
