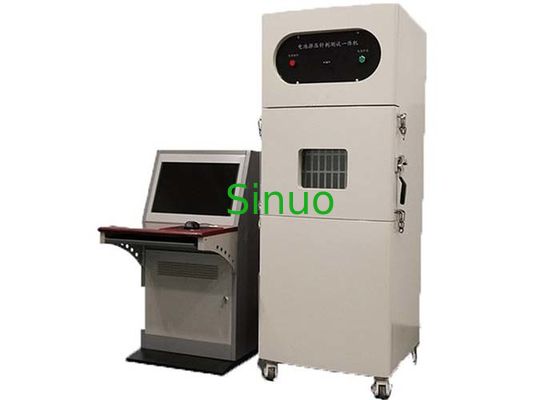

IEC 62133 Testkamer voor batterijverbranding en nagelpenetratie 150KN met computerbesturing

IEC 62133 Batterijbreker en nagelpenetratie testkamer 150KN met computerbesturing

Standaard

Voldoet aan de AIS 038-vermalingstest op bladzijde 79 van 106 kl. nr. 3.2, Nagelpenetratietest in blz. 101 van 106 kl. nr. 3.3.2 a)

IEC 62133-2012, IS0 12405-4:2018, enz.

Kenmerken:

1De testsoftware heeft een spanningsopnamefunctie: volgens de testvereisten van de enkele accu,totdat de batterijshell breekt of de batterij een kortsluiting krijgt (de interne spanning van de batterij wordt 0V)Wanneer de spanning nul is, stopt de apparatuur automatisch de test.

2. Volgens de testvereisten van de energiebatterij: het testsysteem kan eerst tot 30% van de grootte van de batterijmodule worden geperst (d.w.z. de vervorming).Of stel een bepaalde drukwaarde (zoals de extrusiekracht is 20kN)Wanneer de extrusietest de ingestelde krachtwaarde bereikt en de ingestelde drukhoudtijd ook is bereikt, wordt de test gestopt.

3Het monster kan worden getest volgens een van de drie omstandigheden van druk, vervorming en spanning.

4De drie testmodi kunnen worden gebruikt als controlevariabelen voor elke combinatie van omstandigheden, d.w.z. drie of twee testvoorwaarden kunnen tegelijkertijd worden ingesteld.het apparaat stopt de test.

5Het testsysteem kan de snelheid tijdens de test weergeven. De testsnelheid die nodig is voor de test kan ook in de computersoftware worden ingesteld.

6. Het besturingssysteem van de computer wordt verwerkt in het dialoogvenster. De tabelmodus kan door jezelf worden gepland. De testgegevens worden tijdens het hele proces geregistreerd.vergelijkings- en volgfuncties.

7Het speciale testbesturingsmoederbord kan kracht, verplaatsing en spanning tegelijkertijd registreren.en de besturingsinterface zal de extrusiekracht registreren en controlerenHet is handig om rapporten te genereren of gegevens rechtstreeks te exporteren. Het besturingsmoederbord is eenvoudig te bedienen.

8. Tijdens de test kan de testfunctie worden gecontroleerd door spanningssignalen te verzamelen. De spanning verandert tijdens de batterijtest. Voer een gespecificeerde spanningswaarde in het testsysteem in,en het systeem geeft een signaal. De extrusieproef stopt wanneer de ingestelde spanningswaarde wordt bereikt.

Technische parameters:

Grootte van de batterijcel van de gebruiker	Maximale afmetingen (lengte x breedte x hoogte): 225*185*160 mm, gewicht: 18kg-20kg
Testruimte	1000 × 1000 × 1000 mm (breedte, diepte en hoogte)
Afmetingen	1300 × 1400 × 2000 mm (breedte, diepte en hoogte, afhankelijk van het eigenlijke ontwerp)
Structuur van de apparatuur	Structuur als een doos
Rookafvoerpoort	Rook uitlaatpoort is 150 mm in diameter
Proefgat	Een gat van 50 mm wordt aan elke kant geopend
Controlemethode	Computer afstandsbediening, afstand ≥ 10 m
Aandrijving	Elektrische cilinder aandrijving
Drukbereik	1 ‰ 150 kN
Druknauwkeurigheid	± 1% FS
Drukresolutie	0.01KN
Drukhoudtijd	≥ 100h kan worden ingesteld
De snelheid van de acupunctuur	0.1-40 mm/s (instelbaar)
Snelheidsnauwkeurigheid	0.1mm/s~5mm/s, nauwkeurigheid ±0,05mm/s; 5mm/s~40mm/s, nauwkeurigheid ±0,1mm/s
Snelheidsresolutie	≤ 0,01 mm/s
Verplaatsing	0 ‰ 400 mm
Verplaatsingsnauwkeurigheid	±0,1 mm
Staal naald	1) Specificaties: φ3mm, φ4mm, φ5mm, φ6mm, φ7mm, φ8mm 2) Lengte: L=200 mm 3) Materiaal: roestvrij staal 4) Hoek: 45°~60° 5) Hoeveelheid: 2 per stuk
Richting van de naald	Vermorzelen en acupunctuur van boven naar beneden
Vermorzelen	R75*750 mm halfcilinder, gemakkelijk te demonteren.
platte breekkop	met een platte knalkop
Naaldbevestiging
Vertoon van kracht	Computerdisplay
Sensorresolutie	1/10000
Omrekening van eenheden	Kgf, N, kN
Temperatuuropnemersysteem	Temperatuurbereik 0+1000°C
	Temperatuurresolutie: 0,1°C
	Temperatuurmetingsnauwkeurigheid: ±0,5°C
	Temperatuuropname kanaal: 2 kanalen
	Frequentie van temperatuuropname: 100 ms
Spanningsopvangsysteem	Spanningsbereik: 0~100V
	Voltage-aanname nauwkeurigheid: ≤ ± 0,5%FS
	Resolutie: 10 mV
	Spanningsopvangkanaal: 1 kanaal
	Frequentie van de steekproefneming van de spanning: 100 ms
De lengte van de bemonsteringslijn	2 m
Frequentie van verwerving	≥ 50 Hz
De grenswaarde	De druk, spanning en vervorming kunnen afzonderlijk worden ingesteld en tegelijkertijd worden gecontroleerd.
Kracht	25 kW
Stroomvoorziening	380 V
Gewicht (ca.)	800 kg





Milieueisen:



1. Hoofdstroomlekkage circuit breaker: AC380 ((1±10%) V (50±0.5) Hz driefase vier-draad + beschermende gronddraad. Installeer 10m2 draad, 3P 63A lekkage bescherming schakelaar

2- stroomkabel: één vijfkernkabel (vierkernkabel + beschermende aardingsdraad), ongeveer 3 meter lang (buiten de doos)

3Installatieplaats:

1 De grond is vlak en goed geventileerd;

2 Geen sterke trillingen rond de apparatuur;

3 Geen sterk elektromagnetisch veld rond de apparatuur;

4 Geen ontvlambare, explosieve of corrosieve stoffen en stof rond de apparatuur;

5 Vermijd direct zonlicht of hoge temperatuur en vochtigheid;

6 Het draagvermogen van het terrein: ten minste 650 kg/m2 (voorwaarde: de grootte van het kanaal rond de apparatuur is ≥ 600 mm; het draaggewicht ≤ 500 kg);

7 Er is een geschikte ruimte voor gebruik en onderhoud rond de apparatuur:

8 Er moet ruimte zijn om de apparatuur heen, zodat ten minste één persoon er doorheen kan, d.w.z. ≥ 600 mm;

9 Er moet ruimte zijn waar de deur van de apparatuur normaal kan openen en sluiten en er mogen geen andere voorwerpen voor de deur van de apparatuur staan.

4- Omgevingsomstandigheden: Temperatuur: 20°C±5°C; Relatieve luchtvochtigheid: ≤85% RH; Atmosferische druk: 80kPa106kPa
