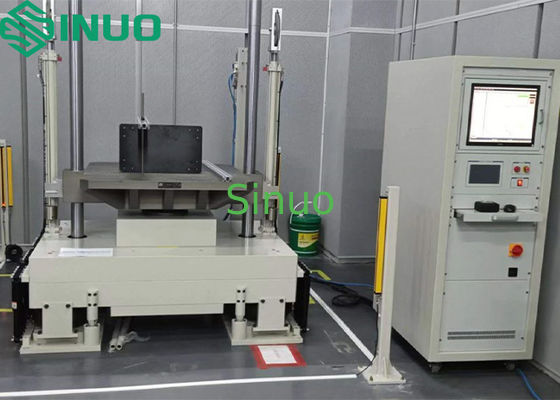

Batterij Mechanisch schoktestsysteem Halfsineus Zaagtand Vierkante golfschoktests

Batterij Mechanisch schoktestsysteem Halfsineus Zaagtand Vierkante golfschoktests

ProductenIk...Informatie:

Deze mechanische schoktest is vooral geschikt voor schokbestendigheidstests op het gebied van elektronische producten, lucht- en ruimtevaart, scheepsbouw, defensie, auto-onderdelen, vervoer, enz.

Door verschillende golfvormgeneratoren te selecteren, kunnen half sinusgolf-, post-peak zaagtandgolf- of vierkantgolfschoktests worden uitgevoerd.

Het systeem voldoet aan industriële teststandaarden zoals GB/T2423-2008, GJB150, IEC-68-2-27 en Amerikaanse industriële betrouwbaarheidstandaarden zoals MIL-STD-202F, MIL-STD-810F en MIL-STD-883E.(Opmerking: de MIL-normen verwijzen naar algemeen aanvaarde betrouwbaarheidsprotocollen.

HoofdPErformance:

1Deze apparatuur heeft een hydraulische hefmachine en een oliebremsen met hoge druk.

2Deze uitrusting heeft een gas-vloeistof-drukvorming en een sterke wrijvingsrem om secundair schokremmen te voorkomen.

3. Schokmetingsinstrument: éénkanaal dataverwerving. Het kan tegelijkertijd versnellingsgegevens meten, opslaan, rapporten afdrukken, gegevens terugroepen,Databankbeheer en andere functies van twee kanalen.

4Deze apparatuur maakt gebruik van een rubberen module om een breed scala aan halve sinusgolfpulsen van elke actietijd te genereren.

5Deze apparatuur kan worden gebruikt voor gelijkwaardige test van verpakkingsdozen.

Technische parameter:

Inleiding van de prestaties van de apparatuur:

1. Werkplatform

Neem een hoogwaardig geïmporteerd aluminium werkplatform aan.

2Liftmechanisme

Neem een hydraulisch hefsysteem aan.

3- Lifthoogtecontrole

De opheffingshoogte wordt gemeten door de op de basis geïnstalleerde foto-elektrische encoder.sterke vermogen tegen interferentie en hoge betrouwbaarheidHet zorgt voor de herhaalbaarheid van de schok.

4. Remsysteem

De krachtige wrijvingsrem en de anti-secondary shock-remfunctie kunnen snel en betrouwbaar remmen.

5. Buffer systeem

Het trillingsreductiesysteem vermindert de schokkracht die van het werkplatform naar de grond wordt doorgegeven.

6. golfvorm generator

Halve sinusgolf: realiseer verschillende impulspulsbreedten van 1-30 ms;

vierkantgolf: bestaat uit een speciale cilinder en een drukregulerend ventiel;

Na-piek zaagtandgolf: samengesteld uit speciale vorm, oven en loodblok.

7. Veiligheidsvoorziening

Noodstopschakelaar: deze schakelt het circuit af in noodsituaties zoals gedwongen ontkoppeling van het contactlassen van het actie-mechanisme.

Kenmerken van het meetsysteem:

Voldoet aan MIL-STD-810, GJB-150-18-86, IEC68-2-27

Maximale bemonsteringsfrequentie tot 1 MHz

Maximale testversnelling 100.000 gn

Minimale testpulsbreedte 0,1 ms

Multi-frame-golfvormopname en -afspelen

Ondersteuning van interne en externe activering

AnalyseFVerzetting:

1. Schokgolfvorm voorbijgaande vangst

Het systeem analyseert automatisch de piekwaarde, de breedte van de pols, de snelheidsverandering, de hoofdletselindex HIC en andere gegevens van de schokpuls.Automatisch overeenkomen van de gevangen puls golfvorm met de ideale golfvorm en vergelijken van de afwijking tussen de twee.

2Schokrespons spectrum analyse

Schokrespons spectrum analyse kan de mogelijke schade veroorzaakt door de impact te evalueren.Het systeem voert een SRS-analyse uit op elke schokpuls en vergelijkt de afwijking tussen de werkelijke SRS en de streefsnelheid..

3Andere analyses

Krachtvervormingsanalyse, schokresponsdemonstratie, rotatie-schokanalyse en andere noodzakelijke analyses bij schokproeven.energieDe demonstratie van de schokrespons biedt instrumenten voor het leren van het schokresponsspectrum.Rotatie schokanalyse wordt gebruikt voor roterende schokmachines of andere roterende regelgevende gebeurtenissenHet signaal wordt berekend door middel van de meting van de axiale versnelling.
