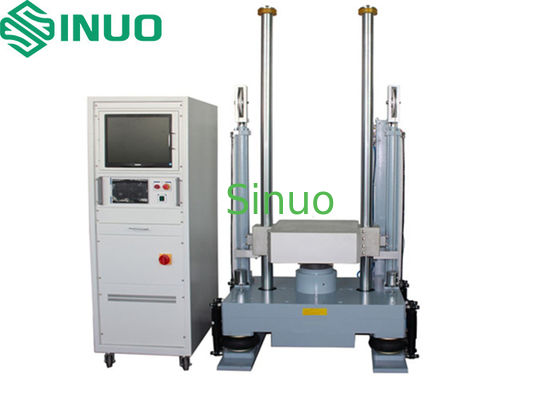

Hydraulisch verticaal schoktestsysteem met half-sinusgolfvormgenerator

Hydraulisch verticaal schoktestsysteem met half-sinusgolfvormgenerator

ProductenIk...Informatie:

Deze machine is voornamelijk geschikt voor schokproeven op het gebied van elektronische producten, luchtvaart, schepen, militaire industrie, auto-onderdelen, vervoer, enz.Door verschillende golfvormgeneratoren te selecteren, kunnen schoktests worden uitgevoerd, zoals halve sinusgolf, post-piek zaagtandgolf of vierkantgolf.

De apparatuur voldoet aan de testspecificaties van MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E, enz.

Milieueisen:

1. Temperatuur ter plaatse: 5°C~+28°C (gemiddelde temperatuur binnen 24 uur ≤28°C);

2Relatieve luchtvochtigheid: ≤ 85% RH;

3Luchtbron: 0,5-0,8 MPa

4- Voeding condities: driefase vijf-draad;

5Spanningsbereik: AC380V;

6Toegestane frequentiefluctuatiebereik: (50±0,5) Hz;

7. De aardingsweerstand van de beschermende aardingsdraad is minder dan 4Ω;

8De gebruiker moet een lucht- of stroomschakelaar van overeenkomstige capaciteit op de installatieplaats voor de apparatuur configureren en deze schakelaar moet onafhankelijk voor deze apparatuur worden gebruikt.

Technische parameter:

Inleiding tot de schokmachine:

1Werkplatform: een hoogwaardig geïmporteerd werkplatform van aluminiumlegering wordt gebruikt.

2Liftmechanisme: hydraulisch tillen en zakken van de cilinder.

3. Beheersing van de hefhoogte: de hefhoogte wordt gemeten door de op de basis geïnstalleerde foto-elektrische encoder.sterke vermogen tegen interferentie, een hoge betrouwbaarheid en zorgt voor de herhaalbaarheid van de schok.

4. remsysteem: pneumatisch remmen sterke wrijving rem anti-secondary shock rem functie is aangenomen om secundaire rebound te voorkomen

5Buffersysteem: de schokkracht van de schokproef op de grond wordt effectief verminderd en een zelfbufferingssysteem is ontworpen, dat bestaat uit een basis, een demper en een airbag.

Hoofdconfiguratielijst:
