Name: IEC 62552:2015 Automatische testapparatuur voor het openen en sluiten van deuren van koelkasten
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SN1201
Availability: InStock

MOQ:	1
Prijs:	Customized
Standaardverpakking:	Plywood Case
Leveringstermijn:	30 Days
Betalingswijze:	T/T
Toeleveringskapaciteit:	20 sets per month

Details Informatie

Productbeschrijving

Detailinformatie

Place of Origin

China

Merknaam

Sinuo

Certificering

Calibration Certificate(Cost Additional )

Model Number

SN1201

Control System:

Mitsubishi PLC

Drive System:

Servo + Reducer (opening/closing), Cylinder (slamming)

Test Items:

1.Door Durability Test (left/right/French doors) 2.50N Slamming Test

Test Stations:

1 station, 4 robotic arms (independent or simultaneous operation)

Test Cycles:

0–999,999 (touchscreen adjustable, auto stop)

Pause Time:

0–99,999.9 s (adjustable)

Opening Angle:

0–100°, ±0.1° (accuracy)

Operation Speed:

6–30 cycles/min (adjustable)

Markeren:

IEC 62552 refrigerator door tester

automatic refrigerator door tester with PLC

refrigerator testing equipment with warranty

Productbeschrijving

IEC 62552:2015 Automatische Tester voor het Openen en Sluiten van Koelkastdeuren

Productinformatie:

De tester is bedoeld voor duurzaamheidstests van verticale vriesdeuren en kan ook worden gebruikt in combinatie met energie-efficiëntietests van koelkasten om openings-/sluitcycli van deuren te simuleren. Dit is een gespecialiseerd geautomatiseerd testapparaat, ideaal voor certificeringsinstanties, fabriekslaboratoria en andere inspectieafdelingen.

Het systeem maakt gebruik van een volwassen PLC-gebaseerde intelligente besturing, met instelbare bewegingsactuatoren, zuignapconstructies voor bevestiging op koelkastoppervlakken en een kleuren-LCD-touchscreen voor parameterinvoer. Gebruikers kunnen de testhoek, snelheid en timing van de deurbediening vooraf instellen om het handmatig openen/sluiten van deuren realistisch te simuleren, waardoor intelligente multifunctionele besturing wordt bereikt.

Test Principe:

• Deur openen:

De servomotor drijft een mechanische arm aan om een touw te trekken dat de met zuignap gemonteerde deur van 0° tot 5–15° beweegt onder gecontroleerde beweging, waarna de deur vrij beweegt naar de doelhoek.

• Deur sluiten:

De servomotor drijft de arm met een drukwiel aan om de deur van 45° tot 35–40° te duwen onder gecontroleerde beweging, gevolgd door een vrije bewegingsfase tot deze volledig gesloten is.

• Eén complete open-dichtcyclus wordt gedefinieerd als één enkele testcyclus.

• 50N Zwaaitest:

De koelkastdeur wordt eerst geopend tot 90° (mechanisch begrensd van binnenuit). Een zuignap wordt bevestigd aan de buitenrand van de deur, het verst van het scharnier. Een gewicht (verbonden door een staaldraad) wordt opgetild en neergelaten door een pneumatische cilinder om een kracht van 50N uit te oefenen, waardoor de deur voorbij 90° naar zijn maximale hoek zwaait.

De arm zet de deur vervolgens terug naar 90°, en de impact wordt 10.000 keer herhaald.

Mechanische structuur:

Zoals getoond in de figuren, beschikt de apparatuur over een geïntegreerde framestructuur. Het koelkastmonster wordt op de grondplaat geplaatst om ervoor te zorgen dat relatieve beweging interne spanning veroorzaakt in plaats van trillingen van de hele machine.

Twee verticale kolommen zijn op de grondplaat gemonteerd (links en rechts), elk met twee mechanismen voor het openen/sluiten van deuren, zoals getoond in figuur 1, waardoor gelijktijdig testen van koelkasten met maximaal vier deuren mogelijk is.

De configuratie van het testmonster wordt getoond in figuur 2.

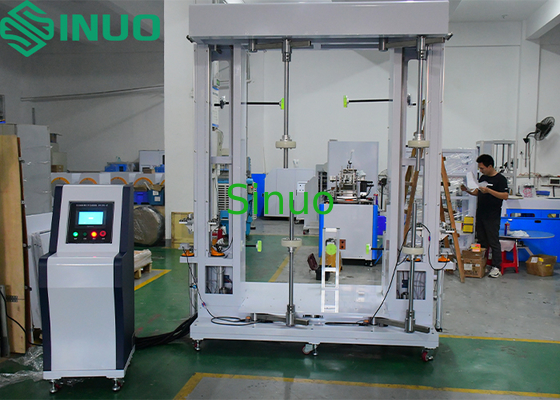

IEC 62552:2015 Automatische testapparatuur voor het openen en sluiten van deuren van koelkasten 0

Figuur 1

IEC 62552:2015 Automatische testapparatuur voor het openen en sluiten van deuren van koelkasten 1

Figuur 2

Technische specificaties:

Nr.	Item	Specificatie
1	Voeding	AC 220V, 50Hz, 5 kW
2	Besturingssysteem	Mitsubishi PLC intelligente besturing
3	HMI-interface	WEINVIEW 7-inch kleuren touchscreen
4	Aandrijfsysteem	Deur openen/sluiten: Servomotor + precisiereducer Deur dichtslaan: Cilinder
5	Toepasselijk monster	Hetzelfde type als getoond in figuur 2 B×D×H = (0,4~1,0 m) × (0,4~1,0 m) × (0,6~2,0 m)
6	Testitems	1. Duurzaamheidstest van koelkastdeuren (links openend, rechts openend, Franse deuren) 2. 50N deurslagtest
7	Teststations	1 station voor het testen van 1 koelkast, compatibel met links/rechts/Franse deuren; 4 robotarmen kunnen onafhankelijk of gelijktijdig werken
8	Rechte kolommen	2 kolommen (links en rechts), elk met 2 door motoren aangedreven zwaaiarmen; instelbare zuignaphoogte om overeen te komen met deurposities
9	Mechanische armen	4 sets (boven/onder links, boven/onder rechts); instelbaar in lengte en hoogte om te passen op verschillende deurmaten
10	Zuignapmechanisme	4 sets stabiele zuignappen voor betrouwbare deurvastheid
11	Gewichtbakken	4 sets voor 50N deurslagtest
12	Aantal testcycli	0–999.999 cycli instelbaar via touchscreen; automatische stop na voltooiing
13	Deuropeningshoek	0–100°, instelbaar via touchscreen met ±0,1° nauwkeurigheid
14	Pauzetijd deurbediening	0–99.999,9 seconden, instelbaar via touchscreen
15	Deurbedieningssnelheid	6–30 cycli/min, instelbaar via touchscreen
16	Positionering van de koelkast	3 sets positioneringsstructuren om de zijkanten en achterkant van de koelkast vast te zetten
17	Detectie van de kantelhoek van de deur	Uitgerust met hoeksensor; communiceert met PLC om de test te stoppen en te waarschuwen als de deurhoek de ingestelde limiet overschrijdt
18	Frame	Compatibel met maximale monstergrootte; koelkast gemonteerd op framegrondplaat
19	Geheugen bij stroomuitval	Systeem behoudt geheugen van testvoortgang en hervat vanaf waar het stopte na een stroomstoring
20	Weergave van gegevens en curves	Touchscreen toont kantelhoek- en impactcycluscurves; historische gegevensopvraging beschikbaar
21	Veiligheidsbescherming	Noodstop, lekbescherming, kortsluiting, overbelastingsbeveiliging
22	Afmetingen & Gewicht	Frame: B1800 × D1400 × H2400 mm, ca. 350 kg
