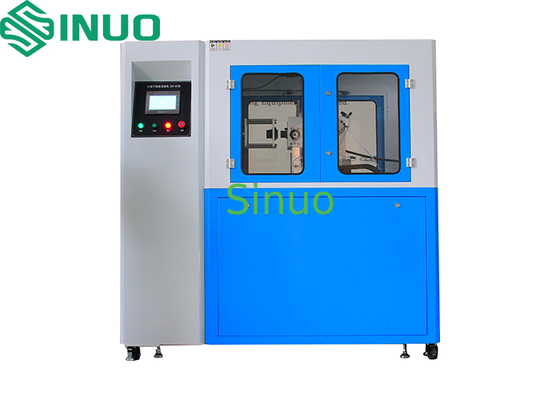

Testtoestel voor het opladen van het interfacesysteem voor breekcapaciteit en werking

MOQ:	1
Prijs:	Customized
Standaardverpakking:	Plywood Case
Leveringstermijn:	30 Days
Betalingswijze:	T/T
Toeleveringskapaciteit:	20 sets per month

Details Informatie

Productbeschrijving

Detailinformatie

Place of Origin

China

Merknaam

Sinuo

Certificering

Calibration Certificate(Cost Additional )

Model Number

SNQC1005

Test Cycles:

0~999,999 times

Breaking Time:

1-999.9 seconds

Test Rate:

0-10 times/min

Test Speed:

0-850mm/s

Test Stroke:

0-200mm (Test plug and socket distance ≥ 50mm)

Force Range:

(0-500)N, with a measurement error of ≤±0.5% F.S., resolution ≤0.1N

Markeren:

laadinterface-testtoestel

elektrische breekcapaciteitsmeter

apparatuur voor het testen van de werking van apparaten

Productbeschrijving

Testapparaat voor Breekvermogen en Normale Werking van Oplaadinterface

Monster en Beperking:

Testitem: Oplaadinterface voor elektrische voertuigen, industriële stekkers en contactdozen, en koppelingen.

Doel van de Test: Wordt gebruikt om te verifiëren of de elektrische accessoires, zoals oplaadinterfaces voor elektrische voertuigen, industriële stekkers en contactdozen, en koppelingen, bestand zijn tegen mechanische, elektrische en thermische belastingen tijdens normaal gebruik zonder overmatige slijtage of schadelijke effecten. Het doel is om hun betrouwbaarheid te valideren.

Testprincipe:

De test wordt uitgevoerd met behulp van een servomotor-aangedreven mechanisme dat lineaire invoeg- en terugtrekacties op het monster uitvoert, waarbij een bepaald aantal cycli wordt bereikt. Het systeem roteert automatisch de oplossing en een externe belasting kan worden aangesloten om aan/uit-tests uit te voeren. De aan/uit-tijd, testsnelheid en slag kunnen allemaal worden vooringesteld via een touchscreen.

Structuur en Kenmerken:

De structuur heeft een geïntegreerd frame, aangedreven door een servomotor met een precieze kogelomloopspindel en synchrone riemaandrijving. Het systeem wordt bestuurd door een PLC met een krachtige digitale weergavefunctie en een gebruiksvriendelijke interface op een 7-inch kleurentouchscreen. De fixture is in drie assen verstelbaar, geschikt voor het testen van de levensduur van oplaadpistoolinterfaces.

Omgevingscondities:

Voeding: AC220V±10%/50-60Hz, 2kW

Werktemperatuur: 0-40°C, Vochtigheid: 30%-90%

Afmetingen: Ca. B1850*D800*H1700mm

Gewicht: Ca. 150kg

Technische Parameters:

Testitems	a) Levensduurtest van mechanisch vergrendelingsapparaat b) Breekvermogen c) Normale werking (levensduur)
Monsterbereik	Aangepaste fixtures op basis van klantmonsters
Station	Enkel station
Elektrische Besturingsmodus	Mitsubishi PLC intelligente geïntegreerde besturing, 7-inch kleuren mens-machine touch-interface
Bedrijfsmodus	Handmatige of programmagestuurde bediening
Functie	Simuleert de normale werking van de oplaadinterface, inclusief het in- en uittrekken van de oplaadinterface, het ontgrendelen/vergrendelen van het mechanische vergrendelingsapparaat. Het kan ook onafhankelijk worden getest. Het systeem is programmeerbaar voor testsnelheid, testtijd en testcycli, met een enkel vloeistofbad en roerfunctie.
Aandrijfmodus	Servomotor-aangedreven invoeg- en terugtrekactie, elektrische rotatie voor het onderdompelen in de oplossing, ondersteund door pneumatische cilinders voor het openen en sluiten van het vergrendelingsmechanisme.
Monsterfixture en Klemmethode	Mechanische klemming met verstelbare X/Y/Z driedimensionale fixtures. De klempuntpositie is instelbaar en fixtures kunnen worden verwisseld om nationale, Amerikaanse en Europese standaard AC/DC oplaadinterfaces te testen.
Automatisch Kantelen	De fixture bij de oplaadpistoolinterface bevat een automatisch kantelmechanisme dat 90º kan draaien. De dompeltijd is regelbaar.
Testcycli	0~999.999 keer, vooraf instelbaar. Het systeem stopt automatisch wanneer het vooraf ingestelde aantal cycli is bereikt.
Breektijd	1-999,9 seconden, vooraf instelbaar (Standaard vereist dat elektrisch contact niet langer dan 4 seconden en niet korter dan 2 seconden wordt gehandhaafd).
Invoeg-/Terugtreksnelheid	0-10 keer/min, vooraf instelbaar (3,75 cycli/min, 7,5 slagen/min).
Testslag	0-200mm, vooraf instelbaar (Test stekker- en contactdoosafstand ≥ 50mm).
Testsnelheid	0-850mm/s, direct vooraf in te stellen via het touchscreen.
Krachtweergave	Uitgerust met een 50 kg krachtsensor voor real-time krachtmonitoring. Er kan een kracht-tijdcurve worden gegenereerd, die de maximale invoeg- en terugtrekkrachten weergeeft, evenals de huidige krachtwaarde. Krachtbereik: (0-500)N, met een meetfout van ≤±0,5% F.S., resolutie ≤0,1N.
Vergrendelingsmechanisme	Het systeem bevat een automatische persfunctie voor het mechanische vergrendelingsapparaat, die normale bedrijfsomstandigheden simuleert.
Oplossingstank	Een testoplossingstank met een mengsel van 5% zout en 5% zand (ISO 12103-A4 grof deeltjesvormig teststof of equivalent), gesuspendeerd in gedestilleerd water.
Onderdompelingsvereisten	Onderdompelingsvloeistoffrequentie, onderdompelingstijd, droogtijd, invoeg-/terugtrekcycli en cyclustijden zijn allemaal programmeerbaar.
Externe Belasting	Externe belasting kan worden aangesloten voor testen.
Detectiefuncties	Bij aansluiting op een belasting kan het systeem een open circuit alarm activeren en het huidige cyclusaantal registreren.
Veiligheidsbescherming	Aardingsbescherming, kortsluitingsbeveiliging, overbelastingsbeveiliging.
