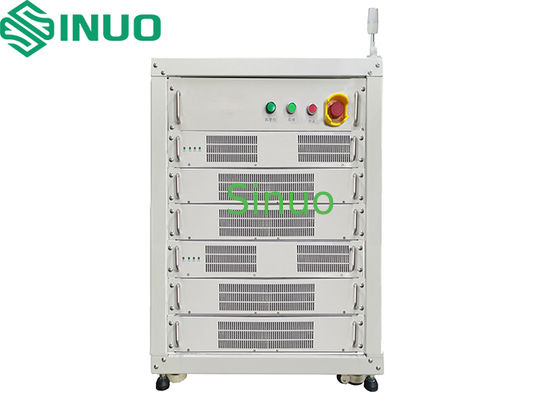

Regeneratief hoogprecisie-testsysteem voor lithium-ionbatterijen

- Nee, dat is niet waar.

Artikel 1

Specificatie

1

Model

SNCTS100V60A-8CH

2

Belangrijkste kanalen

8 kanalen

3

Kanaloperatiemodus

Volledig onafhankelijk

4

Operatiemodi voor het hoofdkanaal

Opladen: CC, CV, CCCV (smooth transition without impact)

Uitlading: CC, CP, CV

Andere: Standby, stop.

Voorwaarden voor het beëindigen van de test in het hoofdkanaal

Tijd, spanning, stroom, capaciteit, enz.

5

Voltage van het hoofdkanaal

Laadspanningsbereik

0V-100V

Afladingsspanningsgebied

10V-100V

Precisiteit

± ((0,05%RD+0,05%FS)

Resolutie

0.1 mV

Hoofdkanaal Stroom

Maximaal

±60A

Min.

± 150 mA

Precisiteit

± ((0,05%RD+0,05%FS)

Resolutie

0.1mA

Huidige startresponstijd

≤ 20 ms

Huidige wisseltijd

≤ 40 ms

Tijd

Resolutie

1000 mS

Kracht

Output

Maximaal doorlopend vermogen per kanaal: 6000 W

Stabiliteit

±0,1%FS

Efficiëntie

Maximaal Oplaaddoeltreffendheid

85%

Maximale ontladingsdoeltreffendheid

85%

Grid-feedback

Harmonische vervorming

≤ 3%

Vermogensfactor

≥ 0.99

Hulpkanaal afsluitfunctie

Het systeem maakt het mogelijk om de voorwaarden in te stellen waaronder de hoofdkanaalstap zal stoppen of schakelen wanneer het hulpkanaalsignaal een bepaalde waarde bereikt.

6

Communicatie

RJ-45 Ethernet-interface voor stabiele en realtime gegevensoverdracht

BMS Communicatie

De in punt 1 vermelde gegevens worden gebruikt. (facultatief)

7

Beheersprogramma

Ondersteunt de bescherming van gegevens bij uitschakeling, waardoor de test kan worden voortgezet na onverwachte stroomstoring, handmatige stop of vanaf opgeslagen gegevensbestanden.

De veiligheidsgrenzen kunnen worden geconfigureerd, met inbegrip van de onderste en bovenste spanningsgrenzen, de onderste en bovenste stroomgrenzen en de spannings-/stroomtrendbescherming. De bescherming kan voor elke individuele stap worden ingesteld.

Parameters zoals bovenste/laagste spanningsgrens en bovenste/laagste temperatuurgrens kunnen voor het hulpkanaal worden geconfigureerd.

Maximale cycli

9999

Nesterende lagen

tot 10

Tijdformaten

h / min / s

Registratie van gegevens

≥ 1000 ms

8

Gegevens weergeven

Cycluslijst

aantal cycli, laad-/ontladingscapaciteit, energie, gemiddelde spanning

Proceslijst

Procesnummer, modus, tijd, capaciteit, energie, eindspanning/stroom

Gedetailleerde lijst

recordnummer, systeemtijd, cumulatieve tijd, spanning, stroom, vermogen, energie

9

Datum van uitvoer

Gegevens die kunnen worden geëxporteerd naar Excel- en grafiekbestanden; geeft rendementsrapporten, laad-/ontladingskurven, spannings-/stroomtijdkenmerken, enz.

10

Curve-typen

X-as: totale tijd, capaciteit, aantal cycli, enz.

Ik ben...a.- Ja.:Totaalspanning, stroom, capaciteit, celtemperatuur, laad/ontladingskapaciteit, celspanning, enz.

11

Software Bescherming

overspanning/onderspanning, overspanning/onderspanning, overtemperatuur, terugwinning van vermogen, abnormale stroomschommelingen, enz.

Hardware Bescherming

omgekeerde polariteit, overstroom, overspanning.

Alarm

Noodsluiting, automatische uitschakeling, automatische aansluiting/afsluiting.

12

Uitvoerlijnen

Vierdraadverbinding (afzonderlijke stroom- en spanningsleidingen).

13

Koeling

Geforceerde luchtkoeling.

14

Veiligheidsniveau

Voldoet aan EN60950 en GB4943.

Geluid

Getoetst volgens de inIEC 62040-3Het geluidsniveau is minder dan75 dBA. De gebruikte geluidsniveaumeter moet voldoen aan:Typ I-vereisten van IEC 804, met een nauwkeurigheid van meer dan ± 0,5 dB.

Beschermingsniveau

IP22

15

Onderhoudbaarheid

Modulair ontwerp; vervangbare onderdelen; gratis onderhoud gedurende de garantieperiode.

16

Software-upgrade

Levenslange gratis software-upgrades (totdat de hardware onverenigbaar is).

17

Versuimpercentage

≤ 1%

18

Afmetingen van de apparatuur

Verpakking: 670 ((W) × 850 ((D) × 960 ((H) mm
Hoofdeenheid: 560 ((W) × 620 ((D) × 100 ((H) mm
(exclusief signaallamp)

19

Onderhoudsrichting

Voor- en achtertoegang

20

Kleur

Hoofdeenheid: Ice Gray GY09
Kamer: gereedschapsmachine Grijs GY10
(Aangepast)

21

Milieu

Stroomvoorziening

380VAC ±10%, driefasige vijfdraad, 50Hz ±5%

Nominaal vermogen

54kW (L252×3 + N42 + PE42)

Omgevingstemperatuur

-20 °C ~ 40 °C

Vochtigheid

10%~90% RH, niet-condenserend

andere

Vermijd vocht, trillingen en stof; niet voor explosieve of damprijke omgevingen

22

Veiligheidsnotities

1.Zorg dat de apparatuur goed aan de grond zit.

2.Houd het gebied rond de apparatuur schoon.

3.Open de interne panelen niet tijdens het gebruik.

4.Zorg ervoor dat de testkanalen leeg zijn voordat de batterijen worden aangesloten of verwijderd.

5.In geval van nood moet u voor elke andere bediening op de noodstopknop drukken.
