EN60950 Regeneratieve Hoogprecisie Accupakket Testapparatuur

EN60950 Testapparatuur voor het testen van regeneratieve batterijpakketten met hoge precisie

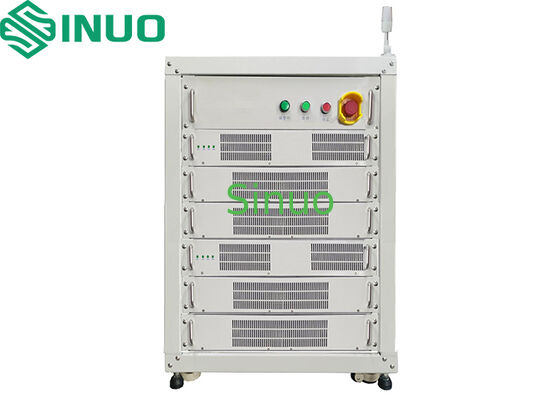

Overzicht van de apparatuur

De regeneratieve hoogprecisie-batterijpakkettestapparatuur kan testen uitvoeren op verschillende prestatie-indicatoren van lithium-ionbatterijen, zoals capaciteit, ladingstoestand, overlading,en overbelastingHet apparaat wordt gekenmerkt door een hoog vermogen, efficiëntie, precisie en prestaties.en exploitatiekosten.

Systemarchitectuur

De apparatuur bestaat voornamelijk uit de hostcomputer, de middencomputer, de DC/AC-modules, de DC/DC-modules, de onderste computer en het gegevensverwerkingssysteem.Het kan informatie verzamelen in real time zoals de spanningHet systeem ondersteunt optioneel het verzamelen van gegevens over de temperatuur van de batterij en de verzamelde gegevens worden opgeslagen in een speciaal ontworpen databank.het verstrekken van verschillende gegevensstatistieken, analyse en rapportagegeneratie.

Figuur 1 Diagram van de systeemarchitectuur

Hoofdfuncties van het systeem

1.Test van de levensduur van de batterij

2.Test van de batterijcapaciteit

3.Test van de interne weerstand gelijkstroom

4.Test van de laad-/ontladingskenmerken

5.Tests voor het vasthouden van de lading

6.Test van de laad-/ontladingsdoeltreffendheid

7.Onderzoek van diepe ontlading / constantspanningsontlading

8.Test van de tolerantie voor overbelasting en overontlading

9.Temperatuurkenmerkenonderzoek

Systemen Hoofdkenmerken:

1.Regeneratieve energiefeedbacktechnologie voor een hoge energie-efficiëntie en minimale warmteopwekking, waardoor het energieverbruik en de bedrijfskosten aanzienlijk worden verlaagd.

2.Driefasige balanceringstechnologie (zonder neutrale lijn), waardoor de netbelasting wordt verminderd.

3.Soft-start functie om de impact op het elektriciteitsnet tijdens het opstarten te verminderen.

4.De nauwkeurigheid van het apparaat bedraagt meer dan 0,05%, met een gegevensloggingtijd van maximaal 1000 ms per cyclus en een hoge stabiliteit.

5.Onafhankelijke kanalen die voor elk kanaal onafhankelijke oplaad-/ontladingsinstellingen mogelijk maken.

6.Volledige in-/uitgangs- en beschermingsfuncties, zoals omgekeerde verbindingsbescherming, weer op gang brengen bij uitschakeling en slechte contactbescherming.

7.Geen slagstroom bij het opstarten van het kanaal, naadloze overgang tussen constante stroom en constante spanning, zonder stroompieken.

8.Meerlaagse netwerkintegratie voor gecentraliseerde besturing via één pc, ondersteunt meer dan 1000 kanalen; grote systemen ondersteunen ook afstandsbewaking.

9.Kanalen kunnen vrij parallel worden geplaatst om de functionaliteit uit te breiden.

10.Modulair ontwerp voor eenvoudig onderhoud.

11.Snel aansluitende uitgangskabels voor gemakkelijke installatie en onderhoud.

12.Goud geplatte naaldklemmen verminderen het verwarmen en vergemakkelijken het gemakkelijk laden/ontladen van de batterij.

13.Digitaal circuitontwerp op basis van hogesnelheids-DSP-processors voor systeembesturing en -verwerking.

14.Gebruikt synchrone rectificatietechnologie voor betere energie-efficiëntie en kleinere hardware.

15.Met rijke externe apparaatbronnen en hoge snelheid digitale verwerkingscapaciteit om aan de vereisten voor gegevensverwerking en systeemcontrole te voldoen.

16.Stuurt regelvariabelen rechtstreeks via I/O-poorten naar de DSP voor verwerking.

17.De systeemhardware is ontworpen voor eenvoud en betrouwbaarheid.

18.Modulair ontwerp vergemakkelijkt het upgraden en onderhouden van het systeem.

Beschrijving van de softwarefunctie

1.Het apparaat wordt hoofdzakelijk gebruikt voor batterijlading/ontladingstests en bijbehorende tests van de batterijkenmerken, met volledig onafhankelijke testkanalen.Gebruikers kunnen elke stroom en spanning binnen het bereik programmeren voor het opladen/ontladen van batterijenDe testgegevens kunnen worden gevolgd door middel van bindende productinformatie via een streepjescode en in realtime worden gecontroleerd tijdens het opladen/ontladen.

2.Veiligheidsbescherming: het apparaat is voorzien van een omgekeerde aansluitingsbescherming, een anomalie detectie van de spanningsmonsternamelijn en een anomaliebescherming van de testlijn voor stroom.het kanaal kan geen uitgangs- of invoerstroomHet apparaat is ook geschikt voor het uitzetten van de test, het opschorten van de test, het opschorten van de test en het opschorten van de test.bescherming tegen overspanning, en overtemperatuurbescherming voor veilige tests.

3.Process Workflow: aangepaste variabelen kunnen worden geprogrammeerd om meerdere testscenario's te implementeren, met ondersteuning voor meerlagige geneste cycli.

4.Onafhankelijk kanaal: Elk kanaal heeft onafhankelijk programmeerbare bronnen van constante stroom en constante spanning, met de mogelijkheid om onafhankelijk stappen in het testproces in te stellen.

5.Onderbrekende voortzetting: bij stroomstoring, communicatieonderbreking of andere afwijkingen wordt de test automatisch hervat vanaf de laatste opgeslagen stap wanneer de omstandigheden zijn hersteld.

6.Offline-bescherming en -operatie: wanneer de communicatie tussen de host en de onderste computer wordt onderbroken, gaat het systeem in de offline-operatiemodus.Het apparaat zal pauzeren wanneer de onderste computer stroom verliest en hervat het testen nadat het probleem is opgelost.

7.Anomalie detectie: het systeem kan de veranderingen in spanning en stroom nauwkeurig registreren.het apparaat kan automatisch een waarschuwing uitzenden en het testen pauzeren.

8.Logtracking: het systeem bevat een logfunctie die de werking, anomalieën en andere details tijdens het testproces registreert voor traceerbaarheid en probleemoplossing.

9.Apparaat- en computerinterface: het apparaat maakt gebruik van een RJ-45 Ethernet-interface voor stabiele en real-time dataverzameling op afstand via het kantoornetwerk;het in staat stellen de werking van het hostsysteem in realtime te controleren.

10.Gegevens loggen en verwerken: het hoofdkanaal kan optioneel temperatuur- of spanningskanalen ondersteunen om de temperatuur of spanning van de batterij in realtime te controleren.inclusief totale spanning, totale stroom, totale capaciteit en hulptemperatuurkanalen.

11.Kromme-analyse en -verwerking: het systeem heeft krachtige kromme-analyse mogelijkheden, waardoor gebruikers de gewenste datasets voor krommen (zoals spanning, stroom, capaciteit-tijd,capaciteitsspanningCurves kunnen op verschillende manieren worden vergroot, verplaatst en vergeleken, en meerdere gegevensbestanden kunnen worden vergeleken.

Basis-stappeninstellingen

Voordelen van de uitrusting

1.Hoog energiefeedback-efficiëntie, met een efficiëntie van maximaal 85% tijdens het opladen en ontladen.

2.Hoge uitvoerprecisie, met minimale stroomdrift en hoge stabiliteit, dankzij 24-bits ADC-eenheden.

3.Veiligheidsbeveiligingsvoorzieningen, met inbegrip van realtime monitoring van spannings- en stroomleidingen.

4.De bescherming van de achterste aansluiting van de batterij zorgt voor veiligheid tijdens het testen.

5.Een soepele overgang van constante stroom naar constante spanning, waardoor de batterij niet beschadigd raakt.

6.Functie voor zachte start voor alle ladings-/ontladingsstappen om stroompieken te voorkomen.

7.Hoge precisie DC interne weerstandstest, die een betrouwbare cellenmatching garandeert.

Technische parameters

Hoofdbesturingsinterface

Interface voor het bewerken van processtromen

Interface voor het bekijken van computergegevens

Lijst van componenten

Optioneel accessoire
