IEC 62552:2015 Vrijstaande warmte-trekkers Duurzaamheidstestapparatuur

IEC 62552:2015 Vrijstaande warmte-trekkers Duurzaamheidstestapparatuur

Productinformatie:

De duurzaamheidstestapparatuur voor vrijstaande warmte-trekkers is ontworpen volgens de specifieke eisen van de klant.Het is bestemd voor de duurzaamheidstests van verticale isolatie-kasten in de ladenDeze volledig geautomatiseerde testapparatuur is geschikt voor certificeringsinstanties, fabriekslaboratoria en andere testafdelingen.

Het systeem maakt gebruik van een volwassen PLC-intelligent besturingssysteem, uitgerust met verstelbare bewegingsmechanismen en speciale armaturen.het mogelijk maken de testreizing vooraf in te stellenDit maakt een realistische simulatie van handmatige bedieningen mogelijk met intelligente, multifunctionele bediening.

Beginsel:

1.Opening: De mechanische arm wordt aangedreven door een servomotor, die langzaam met een zacht touw of met een aan de deur van de lade bevestigde zuigbeker aan de handgreep trekt.de lade openen tot 15 ∼ 20 mm voordat hij volledig geopend isMaximale openingsopstand van de laden: 470 mm.

2.Sluiting: De servomotor stuwt de mechanische arm om de drukrol te duwen, waardoor de la. van 15 ̊20 mm voor volle opening tot volledig gesloten sluit.

3.Cyclusdefinitie: één open- en sluitsequentie telt als één cyclus. Het proces herhaalt zich automatisch totdat het vooraf ingestelde aantal testcycli is bereikt, waarop het systeem stopt.

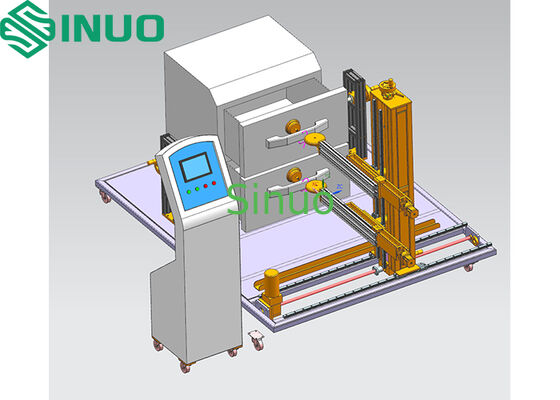

Structuur:

Algemene raamstructuur, waarbij monsters op een platform worden geplaatst om trillingen van de apparatuur en relatieve bewegingsaangedreven spanning te verminderen.Het basisplatform ondersteunt verticale kolommen met twee trekmechanismen (boven en beneden), die verstelbaar zijn om laden in verschillende posities te plaatsen.

Technische parameters:

Inleiding tot de systeemeenheid:

Het systeem is modulair, ontworpen en vervaardigd strikt volgens normen, waarbij de standaardisatie van de componenten wordt geoptimaliseerd, waardoor optimale prestaties en technische ondersteuning worden gewaarborgd.Servomotoren bieden hoge betrouwbaarheid en een lange levensduurHet systeem is compact, visueel aantrekkelijk en eenvoudig te onderhouden.

4.1 Manipulatie-eenheid

4.1.1 Bevat twee manipulatoren voor het openen en sluiten van laden.

4.1.2 Bevestigd aan de verticale kolom op het basisplatform; de armen zijn verticaal verstelbaar om aan de verschillende loketposities te voldoen.

4.1.3 Samengesteld uit servomotor + precisie glijbaan + speciale armature. Programma-gecontroleerde servo aandrijft de armature langs de glijbaan om lineaire bewegingen uit te voeren, waardoor herhaalde open/sluit cycli van de laden worden bereikt.

4.2 Frame

Staalplatform met monsters.

Drie monsters op het platform, met rubberen pads aan de uiteinden om schade aan de monsters te voorkomen.

4.3 Intelligent elektrisch besturingssysteem

4.3.1 Bevat bedieningskast, bedieningskringe, bedieningspaneel en kernbesturingscomponenten.

4.3.2 Intelligente PLC-besturing (Mitsubishi) en 7-inch kleuren touchscreen.

4.3.3 Systemsoftware die in eigen huis is ontwikkeld; de testsnelheid, het aantal cycli en de afgelegde afstand kunnen op een touchscreen worden ingesteld, zodat volledig aan de standaardvereisten wordt voldaan.

Hoofdconfiguratie:
