IEC 61386-1:2017 Clausule 10.2 Testapparaat voor de drukweerstand van buizen

MOQ:	1
Prijs:	Customized
Standaardverpakking:	Multiplex kast
Leveringstermijn:	30 dagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5 sets per maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Sinuo

Certificering

Calibration Certificate (Cost Additional)

Modelnummer

SN2910

Teststations:

Enkel station

Controlemodus:

PLC intelligente controle

Specimengrootte:

Lengte 200 ± 5 mm, geplaatst op bodemplaat

Rijmodus:

Motoraandrijving

Forceer bereik:

10–4894 N

Testsnelheid:

10–250 mm/min

Testslag:

0–600 mm

Compressie blok:

(50 ± 0,5) × 50 × 50 mm

Markeren:

IEC 61386-1 buisweerstandstester

buis drukweerstandstester

elektrische conduit testapparatuur

Productbeschrijving

IEC 61386-1:2017 Clausule 10.2 Testapparaat voor drukweerstand van buizen

Productinformatie:

Toepasselijke normen: IEC 61386-1:2017 <Buisgeleidingssystemen voor kabelbeheer – Deel 1: Algemene vereisten> Clausule 10.2

Monsters & Toepassingsgebied: Geschikt voor metalen, niet-metalen en composiet buizen die worden gebruikt om geïsoleerde draden en/of kabels te beschermen en te beheren voor elektrische of communicatiesystemen tot AC 1000 V en/of DC 1500 V.

Testdoel: Om te evalueren of de mechanische prestaties van buizen na compressie voldoen aan de standaardvereisten.

Testprincipe:

Een PLC-besturingssysteem stuurt de motor aan om kracht toe te passen via een sensor. De sensor is verbonden met een stalen blok van (50 ± 0,5) × 50 mm.

De gespecificeerde kracht wordt binnen (30 ± 3) s op het monster aangebracht en gedurende (60 ± 2) s aangehouden. De buitendiameter van het monster wordt gemeten tijdens het laden, en de vervorming mag niet meer dan 25% van de oorspronkelijke buitendiameter bedragen.

Na het ontlasten keert het apparaat automatisch terug. Na (60 ± 2) s wordt de buitendiameter opnieuw gemeten, en de vervorming mag niet meer dan 10% van de oorspronkelijke buitendiameter bedragen.

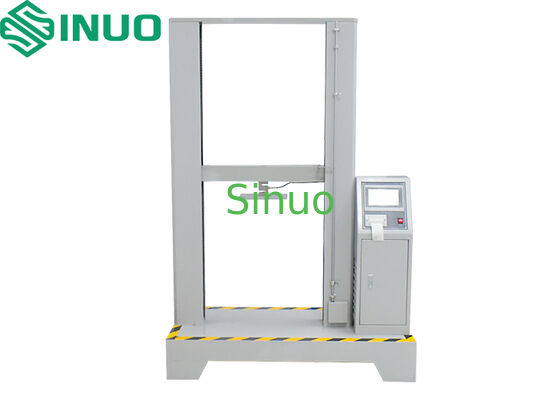

IEC 61386-1:2017 Clausule 10.2 Testapparaat voor de drukweerstand van buizen 0

Technische parameters:

Nr.	Item	parameters
1	Voeding	AC 220 V ±10%, 50–60 Hz
2	Teststations	Enkel station
3	Besturingsmodus	PLC intelligente besturing, touchscreen bediening
4	Afmetingen monster	Lengte 200 ± 5 mm, geplaatst op grondplaat
5	Aandrijfmodus	Aandrijfmodus
6	Krachtbereik	10–4894 N, Resolutie 0,1 N, Nauwkeurigheidsklasse 2,5, conform de krachtwaarden gespecificeerd in Tabel 4 van de norm.
7	Slag	0–600 mm
8	Testsnelheid	10–250 mm/min, instelbaar
9	Compressieblok	(50 ± 0,5) × 50 × 50 mm (L × B × H), onderranden afgeschuind R1
10	Grondplaat	Stalen plaat ≥ 10 mm, afmeting 500 × 500 mm
11	Tijd constante kracht	0–999,9 s, vooraf instelbaar
12	Testprocedure	(30 ± 3) s laden → (60 ± 2) s constante kracht → ontlasting
13	Meting buisdiameter	Handmatig
14	Afmetingen	ca. 1000 × 600 × 1350 mm (B × H × D)
15	Gewicht	150 kg
16	Bedrijfsomgeving	temperatuur: 23 ± 2 °C Vochtigheid: 30%–90% RV
