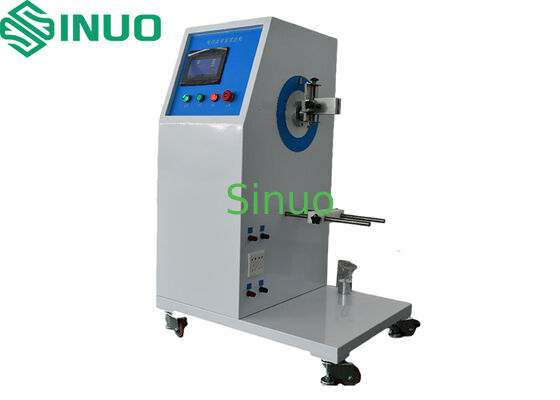

IEC61386-1&23 Flexibele Leiding Buigtester 0-360° Instelbaar
| Test stations: | Enkel station | Drive mode: | Servomotoraandrijving |
| Bending angle: | 0–360° instelbaar | Bending speed: | 0–60 cycli/min |
| Bending cycles: | 0–999.999 | Specimen clamping: | Mechanische klemming |
| High Light: | IEC 61386 - test voor het buigen van leidingen,flexibele geleidingstester 360° verstelbaar,apparatuur voor het testen van de buigkracht van elektrische leidingen |
||
IEC 61386-1 Flexible conduit bending tester 0-360° verstelbaar
Productinformatie:
Toepasselijke normen:
IEC 61386-1:2017
IEC 61386-23:2021
Voorbeelden en toepassingsgebied: geschikt voor metalen, niet-metalen en composietleidingen of -toebehoren voor elektrische of communicatiesystemen tot AC 1000 V en/of DC 1500 V.
Testdoel: Beoordelen of geleidingsstukken met eindpunten voldoen aan de mechanische prestatievereisten voor buigweerstand.
Testbeginsel: een servomotor stuwt een draaitafel om de flexibele leiding met een bepaalde snelheid en hoek naar links en rechts te buigen.De machine stopt automatisch wanneer het vooraf ingestelde aantal cycli wordt bereikt.
Vervaardiging:
Servomotor aandrijving met grote aluminium bevestigingsplaat voor grote exemplaren, zorgt ervoor dat de schommelas zo dicht mogelijk aan de kabel toegangspunt van de bevestiging,de zijdelingse verplaatsing van de kabel en de lading tot een minimum beperken.
Technische parameters:
|
- Nee, dat is niet waar. |
Artikel 1 |
Parameters |
|
1 |
Stroomvoorziening |
AC 220 V ±10%, 50 ̊60 Hz, 0,75 kW |
|
2 |
Teststations |
Eén station |
|
3 |
Elektrische bediening |
PLC-geïntegreerde bediening met 7-inch HMI touchscreen |
|
4 |
Rijmodus |
Servomotor aandrijving |
|
5 |
Klemmen van het monster |
Mechanische klem, verstelbare klempositie |
|
6 |
Buighoek |
0° 360° verstelbaar (voorgezette opties: ±30°, ±45°, ±60°, ±90°) |
|
7 |
Buigrichting |
|
|
8 |
Buigsnelheid |
0 ̊60 cycli/min (voorinstelbaar; standaard 40 cycli/min) |
|
9 |
Buigcycli |
0999,999 voorinstelbaar (standaard 5000 cycli) |
|
10 |
Steunblokken |
Hoogte Z: verstelbaar 0 ∼ 300 mm Centrale afstand: verstelbaar 0 ∼ 100 mm Onderste kam R2, bovenste kam R1 |
|
11 |
Algemene afmetingen |
ongeveer 800 × 800 × 1300 mm (W × H × D) |
|
12 |
Gewicht |
130 kg |
