IEC60335-2-30 Fig.103 Oppervlaktetemperatuurstijging Tester voor Elektrische Apparaten Kamerverwarming

Deze testhoek voldoet aan de standaardvereiste van clausule 11.2, figuur 103 van IEC 60335-2-30:2009+AMD1:2016 +AMD2: 2021.

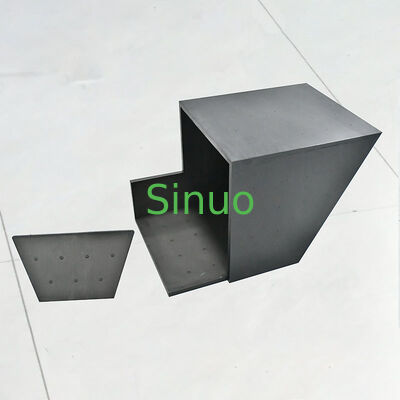

Deze testbox is gemaakt van matzwart geschilderd multiplex met een dikte van ongeveer 20 mm. Muur A kan op verschillende afstanden van het verste uiteinde van de testbox worden geplaatst.

De testbox wordt in de testhoek geplaatst, met zijde B tegen één muur van de testhoek en het schuine uiteinde van de testbox tegen de andere muur. De testhoek moet minimaal 470 mm breed, 760 mm diep en 470 mm hoog zijn.

De cabineverwarming wordt in de testbox geplaatst in de meest ongunstige positie volgens de instructies van de fabrikant, indien deze in de testbox past, en met de afstand L = 0 mm. De kortste afstand tot de muur van de testbox mag niet kleiner zijn dan die vermeld in de instructies van de fabrikant voor de kortst toelaatbare afstand tussen de uitlaat van de verwarming en de binnenoppervlakken van het motorvoertuig. Muur A van de testbox kan worden verplaatst om L te vergroten tot een maximale afstand L = 220 mm.

Als de fabrikant geen instructies heeft verstrekt voor het plaatsen van de cabineverwarming of als de verwarming niet in de testbox past, wordt de cabineverwarming in de meest ongunstige positie op de vloer van de testhoek geplaatst. Verwarmingen met PTC-verwarmingselementen worden weg van de muren geplaatst als dit tot hogere temperaturen leidt.

De temperatuurstijging van het vilten kussen wordt bepaald met behulp van thermocouples die zijn bevestigd aan kleine zwart gemaakte schijven van koper of messing, 15 mm in diameter en 1 mm dik. De schijven worden op het oppervlak van het kussen geplaatst.

De sonde kan op zijn plaats worden gehouden met behulp van een laboratoriumstandaardklem of een vergelijkbaar apparaat. Elk meetinstrument dat dezelfde resultaten oplevert als de sonde mag worden gebruikt.

• Naleving van IEC-normen: Vervaardigd in overeenstemming met de vereisten van IEC 60335-2-30 clausule 11.2 en figuur 103.
• Gesimuleerde kamerhoek: Reproduceert een echte binnenhoek bestaande uit een vloer en twee verticale muren, om betrouwbare testresultaten voor verwarmingen te leveren.
• Matzwart afwerking: Interne en externe oppervlakken zijn afgewerkt met matzwarte verf voor uniforme warmteabsorptie.
• Veelzijdige thermocouple-montage: Voorgeboorde gaten zijn met tussenpozen van 10 cm geplaatst, wat de eenvoudige installatie van temperatuursensoren vergemakkelijkt.
• Robuuste structuur: Vervaardigd uit multiplex met een dikte van ongeveer 20 mm, met een solide constructie en een lange levensduur.
