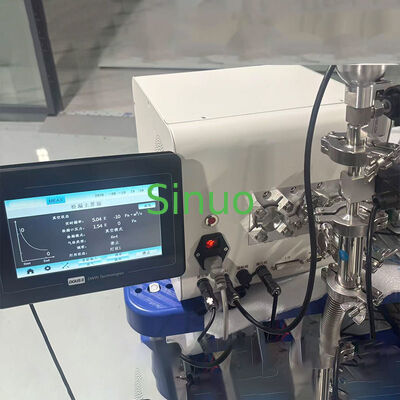

Modulaire lithiumbatterij helium massaspectrometer lekdetector
| Functional Configuration: | Vacuüm-/zuigpistoolmodus/dubbel tracergas | Detectable Gases: | Helium-4; Helium-3; Waterstof |
| 1500Hz Vacuum Mini. Leak: | 1,0E-12 Pa.m3/s | 1000Hz Vacuum Mini. Leak: | 5,0E-13 Pa.m3/s |
| Calibration Mode: | Interne/externe/dynamische kalibratie | Calibration Leak: | Microkanaaltype, 2,0 × 10⁻⁸ Pa·m³/s |
| Start-up Time: | ≤ 3min | Response Time: | ≤ 1 s |
Deze apparatuur is de eerste generatie van de ANHMS-1000-serie modulaire heliummassaspectrometerlekktetector.Het compacte formaat maakt het gemakkelijk te integreren in geautomatiseerde heliumtestapparatuur voor lithiumbattericellen.
Door het heliumgehalte op de plaats van de inlaatmodule in realtime te controleren, kan het de heliumlekkagesnelheid van lithiumbatterijcellen kwantitatief meten.Het kan snel niet-gekwalificeerde en verdachte cellen screenen waarvan het lekpercentage de ingestelde waarde overschrijdt vanwege redenen zoals casing lassen defecten, lasfouten in de spuitgaten en materiaaldefecten.
De heliummassaspectrometerlekkadetector van de ANHMS-1000-serie wordt veel gebruikt bij primaire heliumtesting, secundaire heliumtesting en luchtdichtheidstests van batterijpakketten tijdens de productie van cellen.Het kan ervoor zorgen dat de laskwaliteit van de behuizing en de afdichtingspenen, evenals de algehele afdichtingsprestaties van de PACK en de module, voldoen aan de productievereisten.
- Hoge lekdetectie nauwkeurigheid: minimaal detecteerbare lekgehalte bereikt 5,0E-10Pa.m3/s in vacuümmodus
- Hoge reactiesnelheid: de reactietijd op lekken is minder dan 1 s en het lekpiek kan binnen 5 s worden gemeten
- Hoge stabiliteit: Yttrium-iridium-oxide draad, automatisch schakelen in geval van storing; dubbelkanaalontwerp zorgt voor continue en stabiele werking
- Gegevensopslag: opslaat lokaal testgegevens en golfvormen en ondersteunt export naar USB-flashdrive
- Gemakkelijk te gebruiken: Compact formaat, uitgebreide interfaces en eenvoudige bediening, geschikt voor geautomatiseerde lithiumbatterij-heliumdetectieapparatuur
| Parameter | Specificatie |
|---|---|
| Productmodel | SN-ANHMS-1000 |
| Functioneel ontwerp | Vacuümmodus, zuigpistoolmodus, dubbel tracergas |
| Stroomvoorziening | AC 220V±10%, 50Hz |
| Huidig verbruik | < 2A |
| Verstuiver | 10A*2 (diameter 5*20 mm) |
| Inlaatflens | 2*DN16 KF+1*DN25 KF |
| Afmetingen | 308*283*319 (W*H*D, mm) |
| Gevindbare gassen | He4, He3, H2 |
| Minimaal detecteerbaar lekkagepercentage (He4) | Geweren: ≤ 5,0E-8 Pa.m3/s Vacuümmodus: 1,0E-12 Pa.m3/s ((1500Hz) 5.0E-13 Pa.m3/s ((1000 Hz) |
| Kalibratie-modus | Interne kalibratie, externe kalibratie, externe dynamische kalibratie |
| Kalibratielek | Microchanaaltype, 2,0 * 10−8 Pa·m3/s |
| Starttijd | ≤ 3min |
| Reactietijd | ≤ 1 s |
| Back-up pompsnelheid | > 1,0 L/s, uiteindelijk vacuüm < 10 Pa |
| Moleculaire pompsnelheid | He4, 2,5 L/s (split flow 80) |
| Maximale toelaatbare druk | 200 tot 1800 Pa |
| Meeteenheid | Pa.m3/s, mbar.L/s, Torr.L/s, PPm |
| Taal | Chinees/Engels/Duits |
| Scherm weergeven | LCD, 4,3 inch kleuren display, touchscreen |
| Communicatie-interface | RS232, I/O, analoge invoer |
