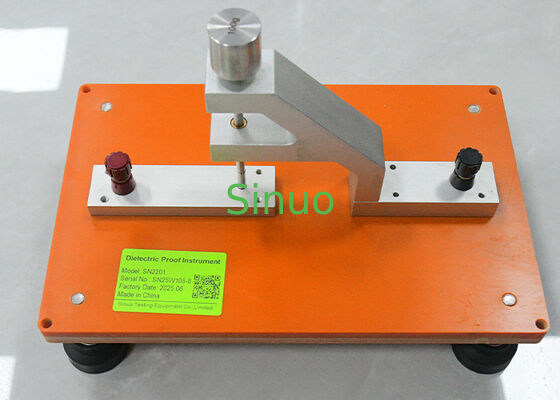

IEC 62368-1 figuur 29 Elektrische sterkte-testinstrument voor vaste isolatie

Het Testinstrument voor Elektrische Sterkte is een speciaal testapparaat voor het evalueren van de diëlektrische sterkte en isolatieprestaties van massieve isolatiematerialen in overeenstemming met IEC 62368-1:2023 Clausule 5.4.9.1, Figuur 29.

Het instrument is ontworpen om de gespecificeerde mechanische contactcondities toe te passen op een isolatiestaal tijdens de test, waardoor laboratoria kunnen verifiëren of het materiaal adequate elektrische isolatie kan handhaven onder de omstandigheden die door de toepasselijke veiligheidsnorm zijn gedefinieerd.

Dit IEC 62368-1 Figuur 29 testapparaat is bijzonder geschikt voor elektrische veiligheidslaboratoria, productcertificeringslaboratoria, R&D-afdelingen en fabrikanten die isolatiemateriaalverificatie uitvoeren voor elektrische en elektronische apparatuur.

De SN2201 wordt geleverd met twee configuraties voor verschillende monstervereisten. De bijbehorende klemmen en metalen staven kunnen worden geselecteerd op basis van de toepasselijke testopstelling, inclusief Φ 5-100 en Φ6.4-50 configuraties.

Massieve isolatie is een belangrijk onderdeel van elektrische veiligheid omdat het onbedoelde stroompaden tussen geleidende delen voorkomt. Tijdens de evaluatie van de productveiligheid kan het isolatiemateriaal gespecificeerde elektrische en mechanische belastingen moeten weerstaan zonder doorslag of verlies van isolatieprestaties.

De SN2201 is ontworpen als een standaard-specifieke IEC 62368-1 Figuur 29 testfixture voor dit type evaluatie.

Typische toepassingen omvatten het testen en verifiëren van:

• Massieve elektrische isolatiematerialen
• Isolerende platen en barrières
• Elektrische en elektronische componenten
• Isolerende structuren gebruikt in apparatuur
• Kabels en gerelateerde isolatiematerialen
• Isolatiecomponenten van transformatoren
• Elektrische isolatoren
• Veiligheidskritische isolerende delen

Het apparaat kan worden geïntegreerd in het bredere IEC 62368-1 compliance testingsysteem van een elektrisch veiligheidslaboratorium, samen met andere testapparatuur voor diëlektrische sterkte, isolatieweerstand, toegankelijkheid en mechanische veiligheid.

De test is gebaseerd op het tot stand brengen van de gespecificeerde contactconditie tussen het testmonster en de bijbehorende testcomponenten.

Afhankelijk van de testopstelling wordt de juiste klem en metalen staaf geselecteerd. Het monster wordt in de fixture geplaatst, waarna de gespecificeerde testconfiguratie kan worden ingesteld voor evaluatie.

De SN2201 biedt twee opties voor metalen staven om te voldoen aan de gespecificeerde Figuur 29 configuraties:

• Φ5 ± 0.1 mm metalen staaf, 100 g
• Φ6.4 mm metalen staaf, 50 g

Deze configuratie stelt laboratoria in staat om herhaalbare tests uit te voeren met behoud van de dimensionale en belastingsvereisten die gespecificeerd zijn voor de toepasselijke testopstelling.
