DETAILS VAN DE PRODUCTEN
Huis > Producten >
Apparaat voor het controleren van zijdelingse spanning | IEC60884-1 Clausule 13.14 Figuur 13 Sockettester

Apparaat voor het controleren van zijdelingse spanning | IEC60884-1 Clausule 13.14 Figuur 13 Sockettester

MOQ: 1 set
Prijs: Onderhandelbaar
Standaardverpakking: Kartonnen doos
Leveringstermijn: 15 DAGEN
Betalingswijze: L/C, T/T
Toeleveringskapaciteit: 100 sets / maand
Detailinformatie
Plaats van herkomst
China
Merknaam
Sinuo
Certificering
Calibration Certificate(cost additional )
Modelnummer
SN2113
Toegepaste standaard:
IEC 60884 Alinea 13.14
Toegepast figuur:
Figuur 13
Voorbeeld gebruikt:
met een vermogen van niet meer dan 10 kW
Hanggewichten:
5N*1pc
Testcyclus:
4 keer
Testtijd:
1 min
Markeren:

IEC60884-1 stopcontacttester

,

zijdelingse rekcontroleapparaat

,

schakelaarlevensduurtester Figuur13

Productbeschrijving
Productoverzicht

Dit laterale spanningscontroleapparaat is een verplichte testopstelling voor socketveiligheidscertificering, gebouwd om te voldoenIEC 60884-1 clausule 13.14, figuur 13. Het controleert of stopcontacten dwarse zijdelingse spanning kunnen weerstaan ​​wanneer een elektrisch apparaat met een stekker zijwaarts kantelt onder reële gebruiksscenario's.

Bij dagelijks gebruik hangen aangesloten opladers en kleine apparaten vaak schuin en oefenen zijwaartse kracht uit op stopcontactcontacten. Overmatige vervorming, losse contacten of interne schade door deze zijdelingse belasting veroorzaken risico's zoals oververhitting, vonkontlading en brandgevaar. Deze testopstelling reproduceert deze werkomstandigheden op een gestandaardiseerde manier: steek de standaard teststekker in de monsteraansluiting, pas de gespecificeerde zijdelingse belasting van 5N toe en draai het geheel binnen 4° tot 90° om te beoordelen of de aansluiting na de test onaanvaardbare schade oploopt.

Dit apparaat is toepasbaar op stopcontacten met een nominale stroom ≤16A en een nominale spanning ≤250V, en dekt de meest voorkomende huishoudelijke stopcontacten voor Europese IEC- en VDE-certificering. Het wordt op grote schaal toegepast door testlaboratoria van derden en fabrikanten van stopcontacten voor typetesten, pre-complianceverificatie en batchkwaliteitscontrole.

Belangrijkste kenmerken en voordelen
  • Strikt ontworpen perIEC 60884-1 clausule 13.14, figuur 13voor het testen van de zijdelingse treksterkte van stopcontacten
  • Geleverd met een standaard teststekker die voldoet aanDIN VDE 0620-1:2021, in overeenstemming met de Europese sockettestvereisten
  • Wordt geleverd met een gekalibreerd hanggewicht van 5N, dat zorgt voor een stabiele en herhaalbare laterale testkracht
  • Verstelbare draaibare structuur met een rotatiehoekbereik van 4° tot 90°, volledig passend bij de standaard testprocedure
  • Eenvoudige en betrouwbare mechanische structuur – geen ingewikkelde software of stroombron vereist, eenvoudig ter plaatse te bedienen
  • Geschikt voor alle gangbare 16A / 250V huishoudelijke stopcontacten, zowel inbouw- als opbouwvarianten
  • Past bij ons volledige assortiment IEC 60884-sockettestmeters en vormt een complete socket-certificeringstestkit
  • Compact ontwerp, eenvoudig op te bergen en lange levensduur voor herhaalde laboratoriumtests
Toepassingen
  • Laterale treksterktetesten van huishoudelijke stopcontacten
  • IEC 60884-1 typetest voor Europese stopcontactcertificering
  • VDE-conformiteitstesten voor geaarde stopcontacten
  • Certificatie-inspectie van een elektrisch testlaboratorium door derden
  • Socketfabriek R&D-prototypeverificatie, inkomende QC en productievrijgave-inspectie
Nalevingsnormen
  1. IEC 60884-1 clausule 13.14, figuur 13— Weerstand tegen zijdelingse belasting voor stopcontacten
  2. DIN VDE 0620-1:2021— Specificatie van de teststekker die bij het apparaat wordt geleverd
Technische parameters
Item Specificatie
Productnaam Apparaat voor het controleren van laterale spanning
Toepasselijk monster Stopcontacten ≤16A, ≤250V
Standaardreferentie IEC 60884-1 clausule 13.14, figuur 13; DIN VDE 0620-1:2021
Standaard teststekker DIN VDE 0620-1:2021, 1 ST
Hangend gewicht 5N, 1 st
Rotatiehoekbereik 4° ~ 90°, verstelbaar
Testprincipe en bedieningshandleiding

Monteer het testdoosje verticaal en steek de DIN VDE-standaardteststekker volledig in het stopcontact. Hang het 5N-gewicht aan de plugconstructie om zijdelingse dwarsspanning uit te oefenen. Draai het mechanisme binnen het bereik van 4°–90° zoals vereist door de norm en houd het gedurende de gespecificeerde testduur vast. Inspecteer de socket na de test zorgvuldig: controleer op scheuren, losse contactdelen, permanente vervorming of andere defecten gedefinieerd door de norm. Als er geen onaanvaardbare schade optreedt, doorstaat de mof de zijdelingse rekweerstandstest.

Opmerking:Dit armatuur is alleen bedoeld voor het mechanisch testen van stopcontacten, niet voor het testen van elektrische prestaties.
Productafbeeldingen

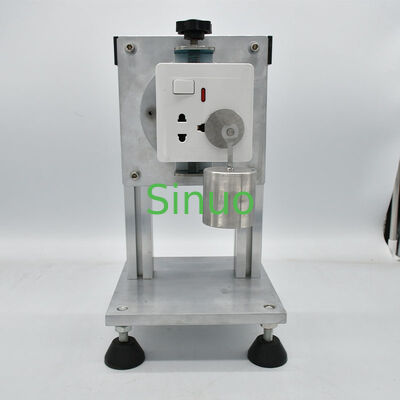

IEC 60884-1 lateral strain checking device with standard test plug, 5N hanging weight and adjustable rotation mechanism
Close-up view of the lateral strain test fixture showing the rotatable socket mounting assembly and calibrated weight
