| MOQ: | 1 |
| Prijs: | Customized |
| Standaardverpakking: | multiplex |
| Leveringstermijn: | 30 DAGEN |
| Betalingswijze: | L/C, T/T, Western Union, MoneyGram |
| Toeleveringskapaciteit: | 20 sets per maand |

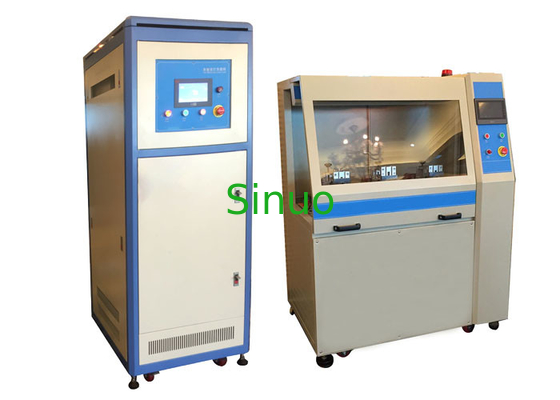

Automatisch Brekend Capaciteitsproefsysteem voor Schakelaars Voorgenomen voor zelf-Gestabiliseerde Lampladingen
Normen & Clausules:
Dit systeem wordt ontworpen en volgens de norm van CEI-60669-1:2017clausule 19,3 en CEI-60669-2-1:2015clausule 19,109 vervaardigd. Het is een volledig automatisch proefsysteem dat op de testleesbaarheid wordt gebaseerd van een schakelaar met een nominale spanning van 250V, met inbegrip van een intelligent industrieel controlesysteem (ingebouwde oscilloscoop), een de testmachine van de schakelaarduurzaamheid, en een zelf-gestabiliseerd kabinet van de lamplading. (De schakelaar met nominale spanning van 130V moet afzonderlijk met de zelf-gestabiliseerde doos van de lamplading worden gevormd).
Steekproeven en Beperkingen:
Schakelaars voorgenomen voor zelf gestabiliseerde lampladingen
Toepassing:
Dit apparaat is geschikt om capaciteit en normale bedrijfsvoering het levenstest van schakelaars te breken voorgenomen voor zelf gestabiliseerde lampladingen. De schakelaars voorgenomen voor de zelf gestabiliseerde ladingen van lamp(sbl) zullen, zonder bovenmatige slijtage of ander schadelijk effect weerstaan, de elektro en thermische spanningen die wanneer het controleren van zelf gestabiliseerde lampkringen voorkomen. Om te verifiëren of de schakelaar het een boog vormen heeft ondersteund noch het lassen van de contacten, om het even welk fenomeen van de contactenadhesie of sluiting of scheidingsfenomeen op lange termijn, om voorkomt te testen of bovenmatige slijtage of andere schadelijke gevolgen.
Testprincipe:
Iec60669-1: 2017 en iec60669-2-1: 2015, slechts voor schakelaars met een nominale spanning van 250V.
De kring van de ladingsdoos zal Figuur 12b en clause19.3, met gelijkrichterbrug en condensator in overeenstemming zijn met.
De waarde van R2 en C in lading B zal in ordebereik de waarden (±5%) voor I-piek en I2t worden gekozen zoals die in Lijst 19 wordt gegeven wanneer het omschakelingscontact bij fase-hoek 90°±5° sluit. De waarde van R4 zal worden verkozen om stroom in ampères te bereiken om de overeenkomstige SBL-macht te bereiken zoals die in Lijst 19 wordt gegeven.
De waarde van R2 en C in lading B zal chosen zijn betekent dat de weerstand R3 en de condensator C regelbaar zijn;
De waarden (±5%) voor I-piek en I2t zoals die in Lijst 19 wordt gegeven wanneer het omschakelingscontact bij 90°±5° sluit fase-angle'-faseren gemiddelde dat de integraal van kaliberbepaling I piek en I2t bij het sluiten 90 ° wordt verkregen, en het materiaal moet een sluitende controle 90 ° hebben. Sluitende controle 90 ° werkt niet tijdens het normale testen, en on/off van de schakelaar wordt aangezet bij een willekeurige fasehoek zoals in dagelijkse verrichting;
De ‚waarde van R4 zal worden verkozen om stroom in ampères te bereiken om de overeenkomstige SBL-macht‘ te bereiken betekent dat dit stroom is niet de geschatte stroom van de schakelaar, maar de overeenkomstige macht van Lijst 2 schatte.
Technische Parameters:
| Punt | Inhoud |
| Macht | De lokale voeding van de gelijkecliënt |
| Intelligent industrieel controlesysteem |
IPC: Ipc-810E Configuratiesoftware: E5 Oscilloscoop: Tektronix of Agilent Aanwinstenmodule: veelvoudig Afmetingen: WDH=600*500*1450mm, oppervlakte het elektrostatische poeder bespuiten |
| De Test Machie van de schakelaarduurzaamheid |
Post: 3 onafhankelijke testposten Controlesysteem: LCD van de 7 duimkleur heeft de touch screen+plc+ servomotor, het een communicatie interface, die voor online gebruik of communicatie met andere apparaten (zoals diverse ladingen) geschikt is, toelatend gegevensverzameling en statistieken. Testslag: 0.1~100mm, kunnen worden vooraf ingesteld Testsnelheid: 0.1~200mm/s, kan worden geplaatst On/Off tijd: de "aan"-periode zal (25+5 0) % van de totale cyclus zijn en de "uit"-periode (750 -5) %, 0.1~99.9 kan worden vooraf ingesteld Werkend tarief: 3 - 40 keer kan worden geplaatst, geassocieerd met testslag, testsnelheid en het on/off tijd plaatsen Alarmopsporing: Ingebouwde opsporingskring, wanneer het product om ongeschikt wordt ontdekt te zijn, is er een hoorbaar en visueel alarm, en er zijn tekstherinneringen:
De haven van de ladingsverbinding: de verschillende testladingen kunnen worden verbonden zoals etc. nodig, zoals de lading van de wolframgloeilamp, uiterlijk gestabiliseerde lamplading, TV-lading, aanleidinggevende lading, capacitieve lading, motorlading. Afmeting: W1250mm×D650mm×H1150mm; Gewicht: 100kg. |
| Het zelf-gestabiliseerde Kabinet van de Lamplading |
De waarde van de voltagevertoning: Waaier 0 ~ 300V, precisie 0,5, De waarde van de machtsvertoning: 0~9KW, precisie 0,5 Outputkanaal: 3 kanalen (twee kanalen zijn 250W en het andere kanaal is 400W) Schakelaarnominale spanning: 250V ~, het inputvoltage is regelbaar, worden Alle werkende parameters geplaatst bij 250V~, met inbegrip van W, bereik ik, I2t, entoevloedhuidigegolfvormeneen hoogtepunt. Geschatte huidige 10A, 13A, 16A, facultatieve 20A vier Elk apparaat verstrekt een sluitend controleapparaat functie (van de touch screen de uitgezochte „kaliberbepaling“), is elke keer in de geleiding van de 90 graadhoek, kan deze functie voor aanvankelijke materiaalkaliberbepaling en metingscontrole worden gebruikt. Met lang op lang van beschermingsfunctie, kan de beschermingstijd van 1 ~ 99S worden vooraf ingesteld, de bescherming van het sluitingsalarm. |
| Gebruiksmilieu | Temperatuur 5 ~ 40 °C, relatieve vochtigheid 20 relatieve vochtigheid van ~ 90%, luchtdruk 80 ~ 106kpa. Geen strenge trilling, geen elektromagnetische interferentie, geen stof, corrosief gas, goede hittedissipatie. |
