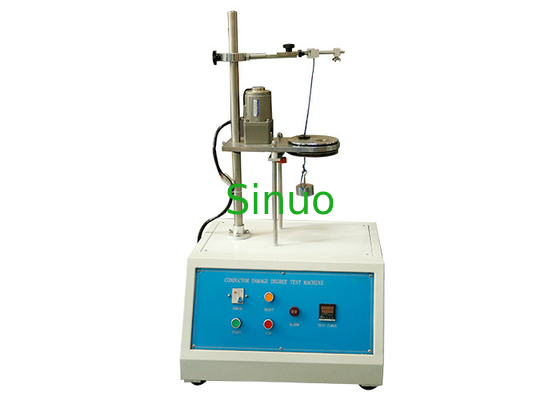

Figuur 11 van CEI 60884-1 Leiders Onbehoorlijke Schade die Testapparaten controleren
Norm: Iec60884-1 clausule 12.2.5, figuur 11.
Toepassing: Het wordt gebruikt om te controleren de terminals met schroef het vastklemmen zo zullen ontworpen worden en geconstrueerd dat zij de leider zonder onbehoorlijke schade aan de leider vastklemmen.
Teststeekproef: Stoppen en contactdoos-afzet terminals.
Technische Parameters:
| Model | SN2111 |
| Testtarief | 10±2 t/min |
| Diameter van winding | 75mm |
| Testtijden | 0~9999 |
| Testgewichten | 0,3, 0,4, 0,7, 0,9, 1,4, 2kg |
| Testhoogte | 260, 280, 300, 320mm |
| Diameter van ring | 6.5, 9.5, 13, 14.5mm |
| Nageleefde normen | IEC60884-1, IEC60669-1 |
Testprocessen:
De terminal wordt geplaatst in de testapparaten volgens figuur 11 en met stijve, stevige, vastgelopen en/of flexibele leider, volgens lijst 3 eerst met het kleinst en dan met het grootste nominale gebied in dwarsdoorsnede gepast, de het vastklemmen schroef of noot die met de torsie volgens lijst 6 worden de aangehaald.
Waar de stijve vastgelopen leiders niet bestaan, kan de test met stijve stevige slechts leiders worden gemaakt. In dit geval, is er geen behoefte aan verdere tests.
De lengte van de testleider zal 75 mm langer dan de hoogte (h) zijn die in lijst 9 wordt gespecificeerd.
Het eind van de leider wordt door een aangewezen ring in een plaat overgegaan die bij een hoogte (h) onder het materiaal wordt geplaatst, zoals die in lijst 9 wordt gegeven. De ring wordt geplaatst in een horizontaal vlak dusdanig dat zijn as een cirkel van 75 mm-diameter beschrijft, concentrisch met het centrum van de het vastklemmen eenheid in het horizontale vlak; de drukcilinder wordt dan geroteerd aan een tarief van (10 ± 2) r/min.
De afstand tussen de mond van de het vastklemmen eenheid en de hogere die oppervlakte van de ring zal binnen ±15 mm van de hoogte zijn in lijst 9 wordt gespecificeerd. De ring kan worden gesmeerd om het binden, het verdraaien, of omwenteling van de geïsoleerde leider te verhinderen.
Een massa wordt zoals die in lijst 9 wordt gespecificeerd opgeschort van het eind van de leider. De duur van de test is ongeveer 15 min.
Tijdens de test, zal de leider noch uit de het vastklemmen eenheid uitglijden noch zal dichtbij de het vastklemmen eenheid breken, noch zal de leider beschadigd worden zodat om het voor verder gebruik ongeschikt te maken.
Vergelijkingslijst van het gewicht, de hoogte en de ring zoals hieronder:
| Nominaal gebied in dwarsdoorsnede van leider (mm ²) |
Diameter van ringsgat (mm) |
Hoogte (mm) | Massa voor leider (kg) |
| 0,5 | 6.5 | 260 | 0,3 |
| 0,75 | 6.5 | 260 | 0,4 |
| 1.0 | 6.5 | 260 | 0,4 |
| 1.5 | 6.5 | 260 | 0,4 |
| 2.5 | 9.5 | 280 | 0,7 |
| 4.0 | 9.5 | 280 | 0,9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
|
|||
