Clausule 22,1 van CEI 60884-1 de Testapparaten van het Schakelaarleven voor Controle van Maximum en Minimumterugtrekkingskracht

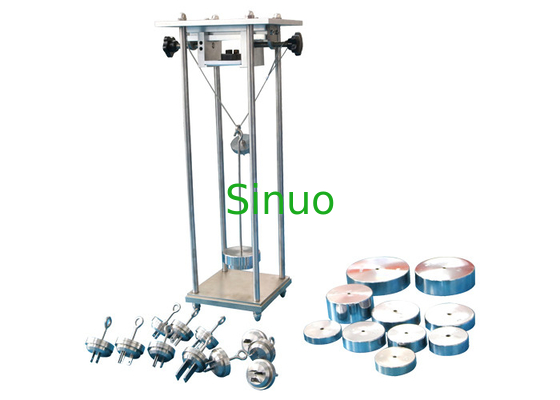

Figuur 18 en 19 van CEI 60884-1 Maximum en de Minimumapparaten van de de Controletest van de Terugtrekkingskracht

Productinformatie:

Dit apparaat voor controle van maximum en minimumterugtrekkingskracht voldoet aan de vereisten van clausule 22,1 figure18 van CEI 60884-1 en figuur 19. Het wordt gebruikt om te testen of de maximumkracht van het trekken van de stop van de contactdoos en de minimumkracht van het trekken van de enige stopspeld van het veerkrachtige het aanaarden contact zijn in de waaier van de vereiste norm assembleren.

Structuureigenschap:

Het apparaat bestaat uit vaste het opzetten plaat A, klem D, hoofdgewicht F en het gewichtsdienblad E, de binnenhoogte van het kader is 550mm, is de assen tussen twee kolommen 150mm, de specifieke vorm die in Figuur 18 wordt getoond.

Testvereisten:

1. De contactdoos-afzet maximumterugtrekkingskracht zou aan de vereisten van Lijst 16 moeten voldoen. Het belangrijkste gewicht van maximumterugtrekkingskracht, samen met het supplementaire gewicht, de klem, weegt dienblad en de teststop wordt toegepast op de teststop, zou de stop van de contactdoos-afzet moeten worden losgemaakt.

2. De minimumkracht zou aan de vereisten van Lijst 16 moeten voldoen. De vereiste maat van de testspeld wordt opgenomen in tussenvoegsel-koker van de contactdoos; de maat zal niet van de contactassemblage binnen jaren '30 vallen.

Lijst 16 - Maximum en minimumterugtrekkingskracht voor stoppen en contactdoos-afzet

Hoe te om het testende resultaat te evalueren?

1. Toepassing van de maximumterugtrekkingskracht: De stop is gescheiden van de contactdoos, beoordeeld zoals gekwalificeerd; de stop is niet gescheiden van de contactdoos, kunt u het supplementaire gewicht van een hoogte van 50mm daling op het principegewicht maken, wordt het beoordeeld zoals gekwalificeerd als de stop van de contactdoos wordt losgemaakt.

2. Toepassing van de minimumterugtrekkingskracht: De maat zal niet van de contactassemblage binnen jaren '30 vallen, dan beoordeeld zoals gekwalificeerd.
