MOQ: | 1 |
Prijs: | Customized |
Standaardverpakking: | Triplex |
Leveringstermijn: | 30 dagen |
Betalingswijze: | L/C, T/T, Western Union, MoneyGram |
Toeleveringskapaciteit: | 20 reeksen per Maand |

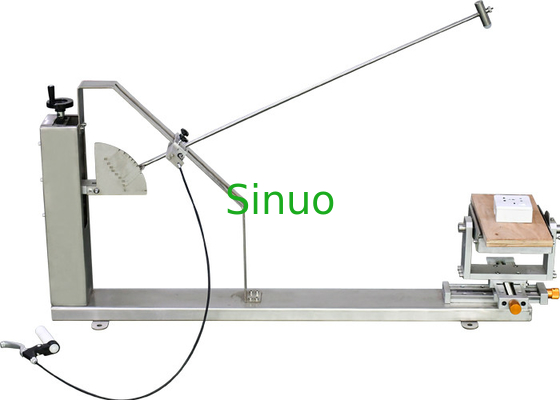

IEC60669 de huisgreep schakelt de Lage Apparaten van de het Effecttest van de Energieslinger
Normen & Clausules:
Iec60068-2-75: 1997
Iec60884-1: 2006clause
Iec60598-1: 2014
Iec60669-1: 2007clause
IEC62262: 2002
Technische Parameters:
Energy/J | 0,14, 0,2, 0,35, 0,5, 0,7, 1,0 |
Gelijkwaardige Massa kg |
150g±1g (200g), facultatieve 200g±1g (250g) |
Slingerbuis | Lengte 1000mm, buitendiameter 9 mm, muurdikte 0,5 mm-staalpijp |
Effectpunt | Met de regelbare waaier van steekproefsteun - steun |
Hoogte van Daling | 0500mm, schaalvertoning |
Opvallende Elementenmoeilijke situatie en Versie | Vast door mechanische die klink, door de lenteapparaat wordt vrijgegeven |
Opzettende Steunen | Gewicht: 10±1 kg, de structuur is stevigheid, X, y-is de as regelbaar, kan ±90° rond de omwentelingsas roteren van het opzetten van plaat |
Lijst 1 Opvallende elementenkenmerken
Energie/J | ≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
Gelijkwaardige Massa ±2%kg | 0,25 (0,2) | 0,5 | 1.7 | 5 | 5 | 10 |
Materiaal | Nylon | Staal | ||||
R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
r/mm | - | - | 6 | - | 10 | 17 |
l/mm | Aangepast volgens de gelijkwaardige massa, zie Bijlage A |
Lijst 2 Hoogte van Daling
Energie /J | 0,14 | 0,2 | (0,3) | 0,35 | (0,4) | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
Gelijkwaardige Massa /kg | 0,25 | (0,2) | 0,25 | (0,2) | 0,25 | (0,2) | (0,2) | 0,25 | 0,25 | 0,25 | 0,5 | 1.7 | 5 | 5 | 10 |
Hoogte van Daling ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
Nota 1, ziet nota 3.2.2; Nota 2, wordt de energieeenheid van dit deel van Joule (j) afgeleid uit de standaardernstversnelling (G), de gehele waarde van g-ronde: 10m/s2. |
Lijst 3 Verhouding van IK-code en overeenkomstige energie
IK code | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
Energie/J | a | 0,14 | 0,2 | 0,35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 |
Nota 1. Als de hogere effectenergie wordt vereist, is de geadviseerde waarde 50J. Nota 2: Een andere normen gebruiken één enkel cijfer om op de gespecificeerde effectenergie te wijzen. Vermijden mengend met het, wordt het eigenschapaantal vertegenwoordigd door twee cijfers. |
|||||||||||
a. Onbeschermd volgens deze norm |
Testprincipe:
Test Eha: De slingerhamer, het opvallende die element is vrij bij een bepaalde hoogte door de slingerbuis van a1 m wordt vrijgegeven, beïnvloedt het specimen op het laagste punt in de verticale richting, na de omzetting van gravitatie potentiële energie aan kinetische energie, om het doel van effecttest aangaande de steekproef te bereiken.
Structuur:
Het lage apparaat van de het effecttest van de energieslinger wordt opgezet aan de muur, de steekproefsteun - de steun is omhoog regelbaar, onderaan, links en net, en de hoek kan door spil worden aangepast, daardoor bereikend effecten op verschillende posities aan de voorkant en effecten op kant van de steekproef.
