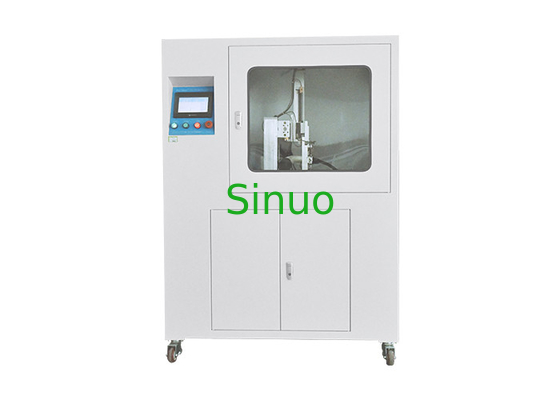

IEC 62196-1 Oplaadpistool Elektronisch vergrendelingsapparaat Alomvattend testapparaat

MOQ:	1
Prijs:	Onderhandelbaar
Standaardverpakking:	platenkas
Leveringstermijn:	30 dagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	20 sets per maand

Details Informatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Sinuo

Certificering

Calibration Certificate (Cost Additional)

Modelnummer

SNQC1023A

Testpost:

Enige post

Rijmodus:

Servomotor

Ontgrendelingskracht:

0-50N

Aanwijzingsfout:

≤ ± 0,5% F.S.

Intervaltijd:

0~200s verstelbaar

Ladingsstroom:

1-200mA verstelbaar

Omgekeerde geleiding:

0 tot 5000 ms

Vooruitgangskanaal:

0 tot 5000 ms

Markeren:

IEC 62196-1 Alomvattend testapparaat

Comprehensive test apparatuur voor het opladen van vuurwapens

Productbeschrijving

IEC 62196-1 Oplaadpistool Elektronisch vergrendelingsapparaat Alomvattend testapparaat

Productoverzicht:

Standard: volgens IEC 62196-1:2022.

Monsters en beperkingen:

de elektrische vergrendelingsinrichting van de DC-voertuigplug (zie GB/T 20234.4-2023, figuur 10 en figuur 11);

De in punt 6.2.4.1 bedoelde onderdelen moeten in overeenstemming zijn met de voorschriften van punt 6.2.4.1.

De in punt 6.2.4.1 bedoelde vergrendeling moet worden toegepast op een voertuig met een vergrendeling van meer dan 100 mm.

Verwijzingen naar de onderstaande tabel:1, figuur A.3)

Toepassing: wordt gebruikt om te testen of elektrische accessoires met elektronische vergrendelingsinrichtingen, zoals laadinterfaces voor elektrische voertuigen,industriële stopcontacten en koppelingen kunnen de mechanische spanning weerstaan, elektrische spanningen en thermische spanningen die optreden tijdens normaal gebruik zonder overmatige slijtage of andere schadelijke effecten.

Testbeginsel: het servomotor-aandrijvingsmechanisme wordt gebruikt om kracht toe te passen op het elektronische vergrendelingsmechanisme van het monster en het elektronische regelmechanisme wordt gebruikt om de normale werking te realiseren,noodontgrendelingDe elektronische vergrendeling kan worden gebruikt voor het testen van de elektrische vergrendelingsmechanisme, de levensduur van de cyclus in extreme omstandigheden en de mechanische sterkte.

Structuur en kenmerken:

Het heeft een geïntegreerd frame, aangedreven door een servomotor, precisie bolschroef, en synchrone gordel transmissie, kleuren touchscreen werking en krachtige digitale display functie,Intelligente PLC-besturingssysteemHet systeem is ook voorzien van een drieassige verstelbare klem, geschikt voor het opladen van wapenelektronica.

Gebruiksomgeving: stroomvoorziening: AC380V±10%/50-60Hz, 5 kW, werktemperatuur 0-40°C, luchtvochtigheid 30%-90%.

Technische parameters:

Afmetingen	Ongeveer W1000D900H1400mm; gewicht: ongeveer 200 kg
Testpunten	a) Test van de normale werking (bedieningsduur) van de elektronische vergrendeling b) Handmatige noodontgrendeling van het elektronische vergrendelingstoestel c) Levensduur van het elektronische vergrendelingsapparaat bij extreme omstandigheden d) Structuursterkteproef van elektronische vergrendeling
Station	Eén station
Elektrische besturingsmethode	Mitsubishi PLC intelligente geïntegreerde besturing, 7-inch kleur mens-machine touch interface werking
Operatiemodus	Handmatige of programmabeheerde bediening
Bevestiging	a) voldoen aan de onafhankelijke elektronische vergrendelingsinstallaties of universele installaties; b) Voldoet aan de Amerikaanse standaard en de Europese standaard AC- en DC-oplaadinterface universele armature
Testfunctie	Uitgerust met drukstaaf met elektronische vergrendelingstestfunctie
Ontgrendeling van het elektronische vergrendelingstoestel	Het is geschikt voor handmatig ontgrendelen van het elektronische vergrendelingsapparaat en heeft een elektronisch bediende automatische werking.en realiseert programmering om te voldoen aan de eisen van de normale werking (leeftijd) van het elektronische vergrendelingsapparaat. De vereiste ontgrendelingskracht voldoet aan (0~50) N en de aanwijzingsfout is ≤± 0,5% F.S., resolutie ≤0,1N
Kracht van elektronische vergrendeling	Het is uitgerust met een krachttoestel voor het vergrendelingsstaafmechanisme van het elektronische vergrendelingsapparaat.De kracht toepassende apparaat kan het einde van de vergrendeling staaf klemmen en van toepassing axiale stuwkracht of trekkracht. Het krachtmetingsbereik moet voldoen aan (0~50) N en de aanwijzingsfout is ≤± 0,5%F.S., resolutie ≤0,1N, kan de krachttoediening aanpassen en een constante krachtwaarde handhaven;het krachtaanbrengingsapparaat kan de verplaatsing van het krachttragende deel en de positie van de vergrendelingsstaaf meten, en het meetbereik van de verplaatsing (0~50) mm bedraagt, wat betekent dat de waardefout ≤±0,02 mm, de resolutie ≤0,01 mm is
Omzetting van de polariteit	Het PLC-programma schakelt automatisch en schakelt na 1 seconde na het controleren van de statusfeedback van het elektronische slot.
Schakeling van stroomtoevoer	(0 ̇24) VDC is instelbaar, spanningsnauwkeurigheid is beter dan 0,5 niveau, resolutie ≤ 0,1 V
Vooruitgangskanaal	(0~5000) ms bereik kan willekeurig worden ingesteld, resolutie ≤1ms
Omgekeerde geleiding	(0~5000) ms bereik kan willekeurig worden ingesteld, resolutie ≤1ms
Intervallen	Intervaltijd: kan willekeurig worden ingesteld binnen het bereik van (0~200) s, resolutie ≤1s, 1-200mA verstelbare belastingstroom om met de actie samen te werken;
Functie	"Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" of "technische apparatuur" voor de "ontwikkeling" van "technische apparatuur" of "technische apparatuur" voor de "ontwikkeling" van "technische apparatuur".
Foutbepaling	Ingebouwde signaal feedback beoordeling, automatische uitschakeling bij abnormale omstandigheden
Testfrequentie	Willekeurig ingesteld binnen het bereik van (0~99999)
Bescherming van de veiligheid	Grondbescherming, kortsluitbescherming, overbelastingbescherming
Hoofdconfiguratie
Naam		Specificatie	Merken	De hoeveelheid
PLC's		FX-reeksen	Mitsubishi	1 set
Aanraakscherm		7 inch	Weinview	1 set
Motor		400 W	Huichuan	1 set
Schakeling van stroomtoevoer		35W/24V/	Mean Well	1 stuks
Intermediate relais		4J2J	Omron	Verscheidene
andere elektrische onderdelen			Chint, Fuji.	Verscheidene
Krachtsensor		10 kg	Changqing	1 set
Bewerkingen en armaturen			Sinuo	1 set
Chassis			Sinuo	1 stuks
