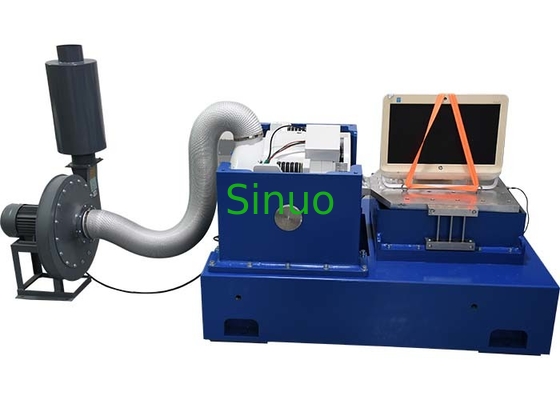

Batterijtrillingstestmachine voor elektrische fietsen Frequentiebereik 1?4500Hz

MOQ:	1
Prijs:	Customized
Standaardverpakking:	platenkas
Leveringstermijn:	30 dagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5 sets per maand

Details Informatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Sinuo

Certificering

Calibration Certificate (Cost Additional)

Modelnummer

EV207HG40VT40VCSusb-2

Sinusoïdale opwekkingskracht:

700Kg.f (6860N) piek

Willekeurige opwindende kracht:

600Kg.f (6860N) r.ms.

Kracht van opwinding bij inslag:

1400Kg.f ((11760N) piek

Maximumversnelling:

100G (980 m/s2)

Frequentiebereik:

1 ‰ 4500 Hz

Maximale snelheid:

2 m/s

Maximale belasting:

300 kg

Isolatiefrequentie:

2.5 Herz

Markeren:

Batterijtrillingstestmachine

Elektrische fiets trillingstestmachine

4500 Hz trillingstestmachine

Productbeschrijving

Batterijtrillingstestmachine voor elektrische fietsen Frequentiebereik 1?4500Hz

Productinformatie:

Vibratieonderzoek is het opwinden of schokken van een onderdeel of apparaat om te zien hoe het in een echte omgeving zou reageren.van industriële producten zoals printplaten, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten.

Sinuo kan u voorzien van het hele opwinding- en testschema en de kwaliteit van de producten voor u bewijzen volgens nationale en internationale normen, zoals UN 38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.

Vibratiemachine-selectieformule en structuur van de trillingsgenerator:

1De testomstandigheden volgens het bedrijf van de klant

2Testtype: sinus sweep; willekeurig

3Frequentiebereik: 1-4500 Hz

4. Formule: A(g)=(2πf) 2Dcm/980 A=0.002DmmF²

D=A/0.002F²

F=M(kg) ×A(g)

Batterijtrillingstestmachine voor elektrische fietsen Frequentiebereik 1?4500Hz 0

Batterijtrillingstestmachine voor elektrische fietsen Frequentiebereik 1?4500Hz 1

Instructies voor de configuratie van de apparatuur:

Project	Configuratie-instructies	Qty
Vibratietafelcarrosserie	A07S23 elektromagnetische opwindingsgenerator	1 SET
	met een diameter van niet meer dan 50 mm	1 SET
	B402S Koelventilator	1 SET
	VT40 Verticale verlengtafel (400×400 mm)	1 SET
	HG40 Horizontale oliefilm glijbaan (400×400 mm)	1 SET
Digitale schakelversterker	Digitale schakelversterker SAO7K	1 SET
	Servo-beschermingssysteem	1 SET
	Excitatie-stroomtoevoer	1 SET
Digitale trillingsregelaar	VCSusb-2 digitale trillingsregelaar	1 SET
	Versnellingssensor van het systeem	2 PCS
	Installatie van besturingssoftware	1 SET
	Beheerscomputer	1 SET
Accessoires	Verbindingskabels/luchtleidingen	1 SET
	Bedieningsinstructies, inspectieverslagen, certificaten, onderhoudshandleidingen	1 SET
	Toegevoegde gereedschappen (T-sleutel, zeshoekige sleutel, schroevendraaier, enz.)	1 SET
	Vibrerende drukstaaf/drukstaafklem	1 SET

Technische parameters van de apparatuur:

A07S23 Parameters van de generator voor elektromagnetische opwinding
Maximale sinusvormige opwindingskracht	700Kg.f (6860N) piek
Maximale willekeurige opwekkende kracht	600Kg.f (6860N) r.ms.
Maximale slagopwekkingskracht	1400Kg.f ((11760N) piek
Frequentiebereik	1 ‰ 4500 Hz
Maximale verplaatsing	51 mm p-p
Maximale snelheid	2 m/s
Maximale versnelling	100G (980 m/s)²)
Maximale belasting:	300 kg
Frequentie van trillingsisolatie:	2.5 Hz
Bewegende spoeldiameter:	F230 mm
Gewicht van de bewegende spoel:	7 kg
Schroef op de tafel.	16 × M10
Stroomlekken	< 10 gauss
Toegelaten excentrisch moment	300 N.m.
Grootte van de apparatuur	915 mm × 740 mm × 780 mm (niet met inbegrip van de verticale uitbreidingstabel)
Gewicht van de apparatuur	880 kg (exclusief horizontale glijtafel)
Digitale schakelversterker van SA-6K
Uitgangsvermogen	7 KVA
Uitgangsspanning	120 V
Uitgangsstroom	70A
Efficiëntie van de versterker	≥ 90%
In- en uitschakelniveau	116 kHz
SNR	≥ 65 dB
Geluid	≤ 70 dB
Versterkergrootte	900 mm × 600 mm × 1130 mm
Servo-beschermingssysteem
Functie	Temperatuur, winddruk, oververplaatsing, overspanning, overstroom, ingangsonderspanning, externe storing, regelstroomvoorziening, logische storing, ingangsfaseverlies
Digitale trillingsregelaar VCSusb-2
Hardwarekonfiguratie	2 gelijktijdige invoerkanalen, 1 uitgangskanal
Beheersfunctiemodule	Sinus, willekeurige, klassieke schok
Beheerscomputer	17 ̊ originele merkcomputer met LCD-scherm, Windows 10
Software	Chinese/Engelse werking, tijddomein en frequentiedomein analyse, signaalbron, sinus frequentie sweep analyse, etc. Het kan automatisch WORD test rapporten genereren. Het kan weergeven,opslaan van de signalen en gegevens, en stel testparameters en analysefuncties vast.
Versneller van het systeem LAB-24112	Frequentiebereik: 1 ∼ 12000 Hz Gevoeligheid: 30 pc/g Temperatuurbereik: -40 - 180°C
VT40 verticale verlengtafel
Materiaal	Magnesiumlegering, oppervlakgehard
Tafelgrootte	400 × 400 mm
Vaste opening	M8 rechthoekige verdeling, duurzaam en slijtvast
Hoogste gebruiksfrequentie	Sine 2000 Hz, willekeurige 2000 Hz
Gewicht	Ongeveer 15 kilo.
HG40 horizontale schuiftafel met oliefolie
Materiaal	Magnesiumlegering, oppervlakgehard
Tafelgrootte	400 × 400 mm
Vaste opening	M8 rechthoekige verdeling, duurzaam en slijtvast
Hoogste gebruiksfrequentie	Sine 2000 Hz, willekeurige 2000 Hz
Gewicht	Ongeveer 18 kg (zonder aansluitkop)
B402S koelventilator
Vermogen van de ventilator:	4 kW
Ventilatorstroom:	41m³/s
Elektrische vereisten
Stroomvoorziening	AC 3-fase 380V/50Hz 18 kW
Gecomprimeerde lucht	0.6Mpa
Grondweerstand	≤ 4Ω

Batterijtrillingstestmachine voor elektrische fietsen Frequentiebereik 1?4500Hz 2
