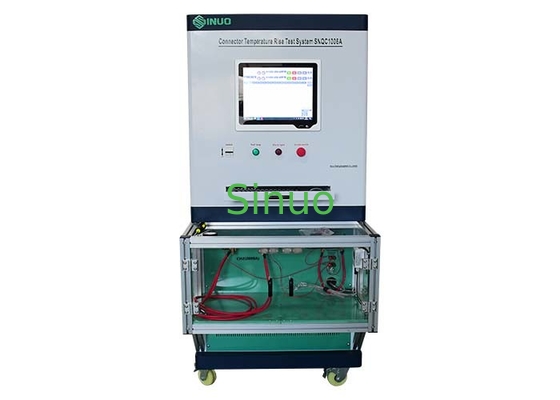

IEC 62196 Connector Temperatuurverhogingstestapparatuur voor temperatuurverhogingstest

IEC 62196 Connector Temperatuurverhogingstestapparatuur voor temperatuurverhogingstest

Productinformatie:

Voldoen aan GB15287, GB15288, GB20234.1, GB2099, GB16915, GB15092, GB17465, GB11918, GB13140, GB14048, GB20234, GB7251, UL310, UL486, UL498, UL817, UL941, UL943, UL1053, UL1 059, IEC60309, IEC60998, IEC60669, IEC61058, IEC60439, IEC62196,EIA-364-70 Testmethoden voor stroom- en temperatuurstijgingen voor elektronische connectoren en andere relevante normen voor elektrische toebehorenHet kan worden gebruikt om de oppervlakteverwarming van elektrische toebehoren bij aansluiting op een belastingstroom te beoordelen en of de temperatuurverhoging van de elektrode aan de eisen van de norm voldoet.

Het systeem heeft een onafhankelijke programmeringssoftware en een computergestuurde werking.Het wordt gebruikt om de oppervlakteverwarming van de laadinterface en elektrische toebehoren te beoordelen wanneer de belastingstroom is aangesloten, en of de temperatuurverhoging van de elektrode aan de eisen van de norm voldoet.

Technische parameter:

1Computerprogrammabele stroombron:

Maximale uitgangsspanning: niet meer dan DC5V

Uitgangsconstante verstelbare teststroom (2 sets onafhankelijke uitgangen, tegelijkertijd werkbaar):

①.DC5A~100,0A digitaal continu verstelbaar

②.DC100A~2000A digitaal continu verstelbaar

De in punt 6.2.4.1 bedoelde afbeelding van de uitgangsspanning moet worden weergegeven.

Totale weergave nauwkeurigheid: ± (0,25% lezing + 0,25% bereik)

Teststroomstabiliteit: ± (0,25% ingestelde waarde + 0,25% bereik)

Monitoring van spanningsverlies met twee kanalen: 1-300.00 mV, weergave nauwkeurigheid ± (0,25% lezing + 0,25% bereik)

Impedantie: berekende waarde van de spanningsdaling ÷ stroom

2Beheersmodus:

Continu aansturing: 1 ¢9999,99 uur

Inrichting/afsluiting: 1 ¢9999,99 uur

Aantal aan- en uitschakeltijden: 1 tot 9999 keer, met geheugenfunctie voor uitschakelen, automatisch uitschakelen wanneer het aantal bereikt is

3. Temperatuurverhogingstest:

Temperatuurmetingsbereik: 0~260°C nauwkeurigheid ±(0,3% van de aflezing +1°C); resolutie: 0,1°C.

Temperatuurmetingspunten: 16 kanalen (waaronder 1 punt voor de meting van de omgevingstemperatuur).

Temperatuursmetingsthermocouple: American Ω Company T-type 30AWG filamentthermocouple, 2 meter lang, in totaal 16.

De temperatuursonde kan met elektriciteit worden getest zonder het instrument te beschadigen.

Temperatuurgegevensverzameling: deze wordt afgerond door de TWC-2A-mechanische temperatuurmeter die door ons bedrijf is ontworpen en geproduceerd,met een vermogen van meer dan 50 W,.

Temperatuur scansnelheid: 1 tot 255 seconden voor alle kanalen.

Temperatuurgegevens registreren: automatisch ingevuld door de computer, geconfigureerd met computertestsoftware.

De software kan het omgevingstemperatuurkanaal instellen en de omgevingstemperatuur automatisch aftrekken bij het verzamelen van gegevens.

4. Uitgerust met speciale testsoftware:

Softwarefuncties: A. Verschillende werkwijzen kunnen worden ingesteld: continue werkwijze/aan-uit-werkwijze/automatische temperatuurregeling

B. De huidige stroomregeling, het omgevingstemperatuurkanaal kan worden ingesteld en de temperatuurstijging kan automatisch de omgevingstemperatuur aftrekken

C. Automatisch registreren van gegevens en trekken van curves: temperatuur stijging/spanning/stroom/spanningsverlies (impedantie) -tijdcurve

5Stroomvoorziening: AC220V, 60Hz, 15KVA

6. Uitgerust met een touchscreen geïntegreerde industriële besturingscomputer (Pennium 4/1.8G of hoger CPU, 4G geheugen, 64G solid state drive, 15-inch LCD-monitor),geïnstalleerd met XP Chinese (of Engels) besturingssysteem en OFFICE-verwerkingssoftware.

7. Testbox: Uitgerust met een acryl winddichte testbox ongeveer 800 breed * 400 hoog * 400 mm diep, die handig is voor gebruikers om te testen.

Testinrichting: door de gebruiker vervaardigd

Teststation: het te testen product kan in serie op meerdere stations worden aangesloten, zolang de maximale uitvoercapaciteit niet wordt overschreden.

8Afmetingen: ongeveer 800 mm breed × 800 mm diep × 1800 mm hoog, ongeveer 450 kg zwaar.

9. Uitgerust met overbelastingbescherming en overstromingsbescherming

Wanneer de apparatuur stopt, wordt de stroom automatisch afgesneden.

De apparatuur kan lange tijd continu werken en is stabiel en betrouwbaar

10Installeer een elektronische besturingsuitgang met relais (NC NO COM) Installeer een 220Vac stopcontact voor ventilatorbesturing.

11Voeg vochtigheidssensor en computer verzameling gegevens weergave.

12Wifi-netwerkapparatuur: gegevens kunnen worden aangesloten op een Wifi-netwerk om de processen buiten het laboratorium te volgen.

7. Testbox: Uitgerust met een acryl winddichte testbox ongeveer 800 breed * 350 hoog * 400 mm diep, die handig is voor gebruikers om te testen.

Testinrichting: door de gebruiker vervaardigd

Teststation: het te testen product kan in serie op meerdere stations worden aangesloten, zolang de maximale uitvoercapaciteit niet wordt overschreden.

8Afmetingen: ongeveer 800 mm breed × 800 mm diep × 1800 mm hoog, ongeveer 450 kg zwaar.

9. Uitgerust met overbelastingbescherming en overstromingsbescherming

Wanneer de apparatuur stopt, wordt de stroom automatisch afgesneden.

De apparatuur kan lange tijd continu werken en is stabiel en betrouwbaar
