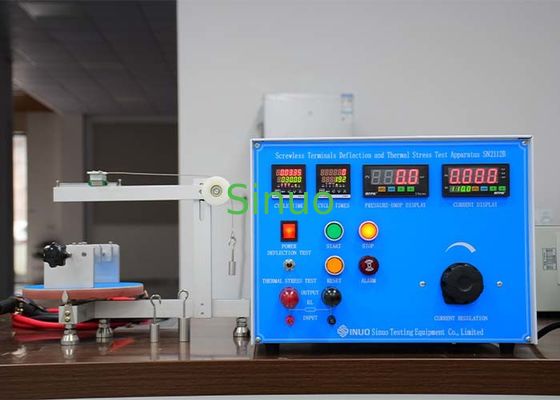

IEC 60884-1 Figuur 14 Toetsapparatuur voor schroefloze afwijkingen en thermische spanningen
| Deflection angle: | 0-360° | Deflection direction: | 30°±3° |
| Deflection force: | 0.25N, 0.5N, 1.0N | Number of trials: | 192 cycli |
| On/off time: | 30 minuten, kan worden ingesteld | Test current: | AC 1~99,9A ± 3% ± 1A |
| Voltage drop range: | 0~199,9 ± 3% ± 1 mv) | Judgment criteria: | Maximaal 22,5 mV |
| High Light: | Thermische spanningstestapparatuur voor schroefloze eindpunten,schroefloze eindpunten voor afbuigingstests |
||
IEC 60884-1 Figuur 14 Toetsapparatuur voor schroefloze afwijkingen en thermische spanningen
Productinformatie:
Dit apparaat voldoet aan IEC 60884-1:2022, punt 12.3.11 a) en b), punt 12.3.12 en figuur 14, IEC 60669-1 punt 12.3.11, enz.
Het wordt gebruikt om te controleren of de met de schroefloze terminals verbonden stijve vaste geleider blijft vastgeklemd, zelfs wanneer deze tijdens de normale installatie is afgewend.Het afbuigen van de geleider en het meten van de spanningsdaling, om de sluitcapaciteit en de contactprestaties van de schroefloze terminal te controleren.En het wordt ook gebruikt om te controleren of de draadloze terminals de elektrische en thermische spanningen kunnen weerstaan die optreden tijdens normaal gebruik.
Het apparaat is eenvoudig te bedienen, de belastingstroom is verstelbaar en de monsterneming is vervaardigd volgens de standaardvereisten.
Technische parameters:
| Naam van de parameters | Parametergegevens |
| Afbuigingstest | |
| Stroomvoorziening | Gelijkstelling van de lokale stroomvoorziening van de klant |
| Afbuighoek | 0-360° |
| Afwijkingsrichting | in een van de 12 richtingen die met 30°±3° van elkaar verschillen |
| Afbuigkracht | 0.25N, 0.5N, 1.0N |
| Richting van de aangebrachte kracht | Stevig op de niet-geflecteerde geleider |
| Teststroom | Max.100A |
| Thermische spanningstest | |
| Aantal proeven (cycli) | 192 cycli, vooraf instellen |
| In- en uitschakeltijd | Aan: 30 minuten, uit: 30 minuten, kan vooraf worden ingesteld |
| Teststroom | AC 1~99,9A±(3%±1A); |
| Meetbereik van spanningsverlies | 0~199,9 ± 3% ± 1 mv |
| Criteria voor beoordeling | De spanningsdaling mag niet meer bedragen dan 22,5 mV |
