Drie stations aansluiting Isolatie schouwer Abrasietestapparaat Drukbelasting 4N IEC 60884
| Standard clause: | IEC 60884 Alinea 24.8 | Standard figure: | Figuur 31 |
| Test Stations: | Drie stations | Drive mode: | Elektrische modus |
| Test Stroke: | 9 mm | Pressure load: | 4N |
| Abrasion rate: | 30 bewegingen per minuut | Test times: | 0-999999 keer, verstelbaar |
| High Light: | 4N-abrasietestapparaat voor isolatie-sleeve,abrasietestapparaat voor drie stations |
||
Drie stations aansluiting Isolatie schouwer Abrasietestapparaat Drukbelasting 4N IEC 60884
Productinformatie:
Voor de toepassing van de onderstaande voorschriften moet de in punt 3.4.1 bedoelde vergunning worden verleend.
Voorbeeld en beperkingen: isolatiehuls voor de stekker.
Testdoel: geschikt voor het testen van de slijtvastheid van isolatiehulzen
Testbeginsel: De motor aandrijft het excentrische mechanisme om het schrapen van de vergrendelingsmantel te bewerkstelligen.
Structuur:
Het bestaat uit een horizontaal geplaatste dwarsbalk en een lineair bewegende klembasis.Het uiteinde van de dwarsbalk is voorzien van een U-vormige kop die is gebogen van een korte stalen draad met een diameter van 1 mm (twee punten van de U-vorm zijn verticaal bevestigd op de dwarsbalk). De onderrand van de U-vormige stalen draad is 6 mm recht werkend deel. De 6 mm recht onderrand van de U-vormige stalen draad wordt op de isolatiehulp van de sluiting gedrukt,en de motor aandrijft de stoel die is uitgerust met de vergrendeling om heen en weer te draaien, zodat de stalen draad tegen het isolatiemonster van de sluiting wordt wrijft.

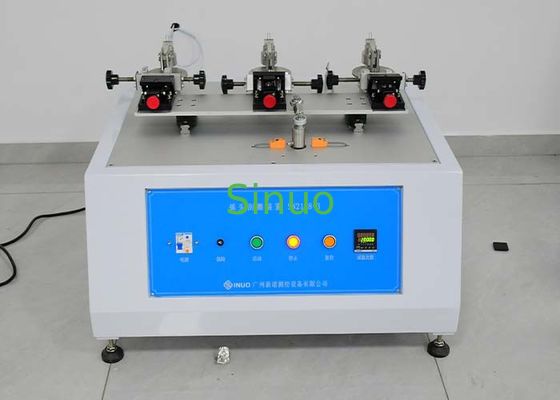

De apparatuur heeft een synchrone structuur van drie stations, zoals hieronder weergegeven:
Technische parameters:
| Teststation | Drie stations, synchroon |
| Rijmodus | Elektrische modus |
| Abrasiesnelheid |
30 keer per minuut, één keer voor elke heen- en terugreis |
| Testtijden | 0-999999 keer, verstelbaar |
| Drukbelasting | 4N |
| Schraperdraad |
Φ1 mm, effectieve lengte 6 mm |
| Testslag | Meer dan 1 meter, vaste slag |
| Mechanisme voor het instellen van de hoek |
De armature is uitgerust met een hoekregelmechanisme, dat overeenkomt met de Europese standaard voor interne achtvormige pinnen en conventionele rechte pinnen.Nadat het monster is geïnstalleerd, kan de meter worden gebruikt om de 10°-positie rechtstreeks te kalibreren.
|
| Stroomvoorziening | AC220V ± 10%/50-60Hz |
| Grootte van de apparatuur | WDH=850X760X600mm |
| Gewicht van de apparatuur | Ongeveer 130 kg. |
