IEC 60670-1 Test van de stevigheid van ingebouwde montageboxen

IEC 60670-1 Test van de stevigheid van ingebouwde montageboxen

MOQ: 1
Prijs: Customized
Standaardverpakking: platenkas
Leveringstermijn: 20 dagen
Betalingswijze: T/T
Toeleveringskapaciteit: 10 sets per maand
Detailinformatie
Plaats van herkomst
China
Merknaam
Sinuo
Certificering
Calibration Certificate (Cost Additional)
Modelnummer
SN2130A
Standaard:
IEC 60670-1, punt 12.11
Proefproef:
Verborgen montageboxen
Regelbare hoek:
45°
Hoofdgewicht:
72 ± 0,1 N
Testpost:
Enige post
Extra gewicht:
8±0,1N
Markeren:

Inbeddende bevestigingsdoos Vastheidstoetsinrichting

,

Montagebox stevigheidstestapparaat

,

IEC 60670-1 Bevestigingsinrichting voor het testen van de stevigheid van de montagebox

Productbeschrijving



IEC 60670-1 Test van de stevigheid van ingebouwde montageboxen





Productinformatie:



Standaard: het apparaat is ontworpen en vervaardigd volgens de standaardvoorschriften van IEC60670-1, punt 12.11, figuur 12, 13, 14.

Voorbeeld: verborgen en halfverborgen montageboxen en -behuizingen die zijn ingedeeld volgens IEC60670-1, punt 7.2.1.

Doel en beginsel van de test: verborgen of halfverborgen montageboxen of -behuizingen op massieve muren, plafonds en vloeren, nadat deze correct zijn geïnstalleerd volgens de instructies van de fabrikant.En de ingebouwde bevestigingsinrichting moet ervoor zorgen dat het monster correct kan worden geïnstalleerd op de muur, plafond en vloer, en moet in staat zijn om een normaal gebruik te garanderen zonder verplaatsing of vallen.

Bij deze test wordt de normale montage van de montagebox gesimuleerd, waarbij het hoofdgewicht wordt gebruikt om een kracht van (72±0,1) N in de verticale richting toe te passen.1)N wordt 10 keer verlaagd van een hoogte van 50 mm tot het hoofdgewichtNa de test mag de verplaatsing van de montagebox op de montageplaat niet meer bedragen dan 0,5 mm, teneinde de stevigheid van de bevestigingsinrichting van de montagebox te controleren.



IEC 60670-1 Test van de stevigheid van ingebouwde montageboxen 0

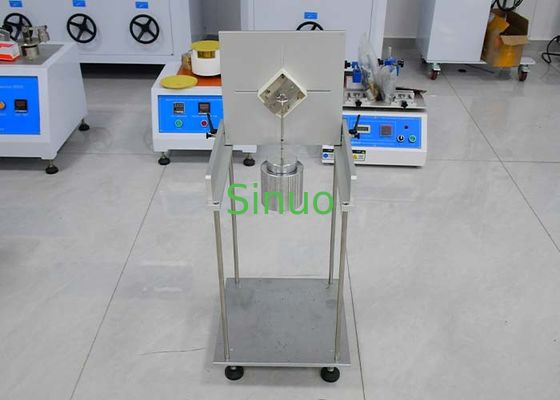

Structuur en kenmerken van de apparatuur:



De inrichting bestaat uit een bevestigingsplaat, een hoekregelaar, een hoofdgewicht F, een extra gewicht G, een bevestigingsdoos en een hulp bevestigingsinrichting.Het gewicht van het accessoire is 1/10 van het totale gewicht.

De apparatuur heeft afmetingen: ongeveer: 350×350×600 (mm) W×D×H, gewicht van de apparatuur: 25 kg





Technische parameters:



Teststation Alleenstaande
Montage van bovenste plaat

Met lange schroeven voor kruisvormige bevestigingsschroeven kan de bevestigingsplaat aan het monster worden bevestigd.

IEC 60670-1 Test van de stevigheid van ingebouwde montageboxen 1

IEC 60670-1 Test van de stevigheid van ingebouwde montageboxen 2



Gewichtsconfiguratie

Hoofdgewicht: 72±0,1N x1;

Aanvullend gewicht: 8±0,1N x1;

Opmerking: het gewicht van het hoofdgewicht omvat het bijbehorende haakgewicht

Montage doos

Het kan worden gebruikt voor het monteren van ingebedde verborgen of halfverborgen montageboxen.

Standaard montagevak volgens de steekproefgrootte van de klant

IEC 60670-1 Test van de stevigheid van ingebouwde montageboxen 3

Bevestigingsapparaat

Eén set, gebruikt voor het vergrendelen van het bevestigingsapparaat op het monstermontagegat

IEC 60670-1 Test van de stevigheid van ingebouwde montageboxen 4



IEC 60670-1 Test van de stevigheid van ingebouwde montageboxen 5



IEC 60670-1 Test van de stevigheid van ingebouwde montageboxen 6



IEC 60670-1 Test van de stevigheid van ingebouwde montageboxen 7
