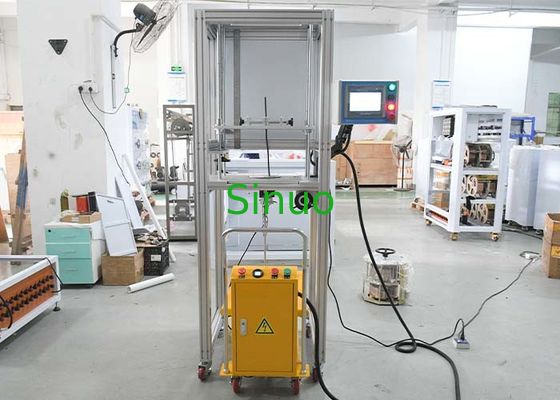

Terminalspanningsmeter voor schroefloze en draadloze connectoren

Terminalspanningsmeter voor schroefloze en draadloze connectoren

Productinformatie:

Dit testapparaat voldoet aan UL486A-B punt 9.3.2.1, punt 9.3.2.3, punt 9.3.2.4 en tabel 26 en figuur 6, IEC60947-1, enz.

Voorbeelden en beperkingen: schroefterminals, draadloze terminals en connectoren.

Doel van de test: onderzoeken of de schroef- en draadloze eindpunten bestand zijn tegen de mechanische spanningen die tijdens normaal gebruik optreden.Het wordt hoofdzakelijk gebruikt om te beoordelen of het ontwerp en de structuur van het draadklemblok voldoen aan de eisen om de draad niet overmatig te beschadigen bij het klemmen van de draad.

Testprincipe: Gebruik van de schroefstructuur van de geleidingsrail. Het aantal tests kan vooraf worden ingesteld voordat het wordt gebruikt. Wanneer de ingestelde waarde wordt bereikt, stopt de machine automatisch en geeft het een alarmsignaal.

Technische parameters:

Controlesysteem:
Uitgerust met PLC-besturing en intuïtieve touchscreen-interface voor een gemakkelijke bediening.
Testparameters zoals snelheid en testtijden kunnen vooraf worden ingesteld.

Mechanisch ontwerp:
Eén teststation aangedreven door een precisie-servosysteem.
Twee-gat roterende schijf met een rotatiediameter van Ø76 mm.
Verstelbare rotatiesnelheid (515 rpm), waarbij UL486A-B 9 rpm vereist.
Het aantal proeven (0999999) en de testduur (09999 min) kunnen worden ingesteld; automatische stop en alarm na voltooiing.

Flexibel bevestigingssysteem:
Centrerende en vergrendelende klem geschikt voor eindblokken tot 60 × 70 × 90 mm.
Het ontwerp voor snelle vervanging maakt een snelle vervanging van de armaturen mogelijk.
Aanvullende montageplaat van 300 × 250 mm, uitwisselbaar met de hoofdklem.
Montageafstand verstelbaar tot 120 mm van het rotatiecentrum.

Beheersing van de lading en hoogte:
De modulaire gewichtsset biedt 24 niveaus van 0,7 kg tot 109 kg, inclusief haak.
Handmatige hoogteinstelling: 250×800 mm, met schaalmarkering.
Uitgerust met een elektrisch hefmechanisme en een grote gewichtsbak voor stabiliteit.

Voorbeelden van huisvesting:

Voor de toepassing van de voorschriften van punt 6.4.1 wordt het gebruik van de in punt 6.4.2 bedoelde "technische apparatuur" als onderdeel van de "technische apparatuur" beschouwd.
Ondersteunt afmetingen van eindmonsters volgens UL486A-B Tabel 26.

Stroomvoorziening:
Werkt op eenfasige 220V, 50Hz.
