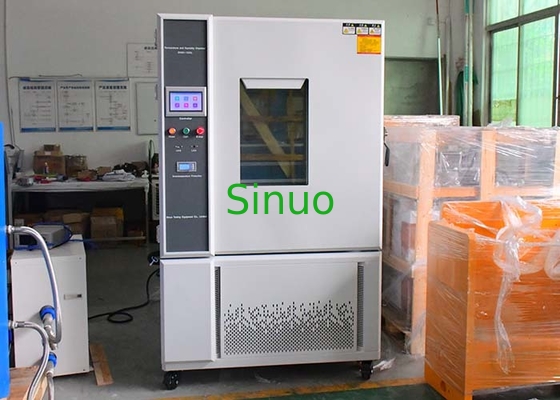

IEC 60068-2-1 Omgevingstestkamer 1000L -70°C tot +150°C

Kamergrootte

A-geluidsniveau≤70dB(A)

(Gemeten in een geluiddichte ruimte met een omgevingstemperatuur van 25°C en weinig echo. Met behulp van A-weging, test het gemiddelde van 9 punten. Elk testpunt bevindt zich horizontaal op 1 meter afstand van de geluidsbron en 1 meter boven de grond.)

1. Buitenwandmateriaal: A3 plaat spuiten.

2. Binnenwandmateriaal: geborstelde roestvrijstalen plaat SUS﹟304.

3. Thermisch isolatiemateriaal van de kamer: 100 mm hittebestendig stijf polyurethaanschuim.

4. Deur isolatiemateriaal van de kamer: 100 mm hittebestendig stijf polyurethaanschuim.

1. Roestvrijstalen centrifugaalventilatoren met lange as: 2 sets/90W.

2. Ventilator, verwarming, verdamper (ook ontvochtiger), afvoerinrichting, drukontlastingspoort, verstelbare luchtdeflector, temperatuursensor

1. Observatievenster: 400x600x40mm 3-laags vacuüm gehard glas

2. Platte ingebouwde handgrepen

3. Deurscharnieren: SUS #304 geïmporteerde scharnieren

4. Energiebesparende lamp in de kamer

5. Doorvoergat: φ50mm 1 stuk

1. De deur uit één stuk gaat naar buiten open, met het scharnier links en de handgreep rechts (bij het naar voren kijken van de doos).

2. Uitgerust met een veiligheidsdeurvergrendelingsmechanisme (de deur kan in de testruimte worden geopend), de deur is uitgerust met elektrische warmte om condensatie te voorkomen, en het zichtbare bereik van het isolatieglas observatievenster (B400×H600mm). Het deurkozijn is uitgerust met een anti-condensatie elektrische verwarmingsinrichting.

1. Vinvormige radiatorvormige roestvrijstalen elektrische verwarming

2. Verwarmingsregeling: SSR (Solid State Relay) contactloze pulsbreedtemodulatie met gelijke periode

3. Verwarmingsvermogen: ongeveer 3KW

1. Hitachi of Emerson lage temperatuur en geluidsarme scrollcompressor (luchtgekoelde warmteafvoermethode).

2. Koelmethode: luchtkoeling

1. De automatische aanpassing van de koude kolenstroomsnelheid wordt gebruikt om effectief de verwarmingsbelasting van het te testen product weg te nemen, wat synchroon is met de Duitse/Japanse technologie.

2. Vergeleken met traditionele ontwerpen zijn de regelstabiliteit en reproduceerbaarheid hoger en wordt een ultra-hoge prestatie bereikt op het gebied van energiebesparing.

Hitachi of Emerson lage temperatuur en geluidsarme scrollcompressor

1. De condensor en verdamper gebruiken AC&R dubbele spoiler type aluminium vinapparaat.

2. De smoorapparaten gebruiken geïmporteerde koelaccessoires van bekende merken.

1. De controller van het regelsysteem past automatisch de bedrijfsomstandigheden van de koelcompressor aan op basis van de testomstandigheden. De uitgaande koelcapaciteit kan worden geregeld om het principe van het besparen van elektriciteit en water te bereiken. De werkomstandigheid is stabieler. Vooral de werking van de vochtigheid kan 30% elektriciteit besparen.

2. Verdampingsdrukgeregeld ventiel.

3. Compressor retourluchtkoelcircuit

1. Curves en temperatuur en vochtigheid kunnen op dezelfde interface worden weergegeven

2. De schermweergave van temperatuur en vochtigheid

3． Curves kunnen in real-time worden opgenomen

Technische indicatoren:

1. 7-inch kleurentouchscreen

2. Twee besturingsmodi: programma/vaste waarde

3. Sensortype: twee PT100-ingangen (elektronische sensorinvoer optioneel)

4. Uitvoermodus: voltagespuls (SSR)/besturingsuitgang: 2 (temperatuur/vochtigheid)/2 4-20mA analoge uitgang/16 relaisuitgangen (passief)

5. Besturingssignaal: 8 IS-besturingssignalen/8 T-besturingssignalen/4 AL-besturingssignalen

6. Alarmsignaal: 16 DI externe obstakelalarmen

7. Temperatuurmeetbereik: -90.00℃--200.00℃, (optioneel -90.00℃--300.00℃) fout ±0.2℃

8. Vochtigheidsmeetbereik: 1.0%--100%RH, fout ±1%RH

9. Communicatie-interface: (RS232/RS485, maximale communicatieafstand 1,2 km [glasvezel tot 30 km])

10. Interfacetaaltype: Chinees/Engels

11. Uitgerust met Engelse invoerfunctie

12. Kan worden gebruikt met een printer (USB-functie optioneel)

13. Een verscheidenheid aan signaalcombinatie relaisuitgangen, en de signalen kunnen logische bewerkingen ondergaan (NIET, EN, OF, NOCH, XOR), aangeduid als PLC-programmeervaardigheid

14. Gediversifieerde relaisbesturingsmethoden: parameter->relaismodus, relais->parametermodus, logische combinatiemodus, composietsignaalmodus

15. Programma-editing: 120 groepen programma's kunnen worden geprogrammeerd en elke groep programma's kan maximaal 100 segmenten programmeren

Nauwkeurigheid: temperatuur ±0.1℃＋1digit, vochtigheid ±1%R.H＋1digit

Resolutie: temperatuur ±0.01℃, vochtigheid ±0.1%R.H.

Temperatuurhelling: 0.1~9.9 kan worden ingesteld.

Het heeft boven- en onderlimiet stand-by- en alarmfuncties.

Temperatuur- en vochtigheidsingangssignaal droge en natte bol PT100x2.

9 sets P.I.D-besturingsparameterinstellingen, P.I.D automatische berekening.

Droge en natte bol met automatische correctieschermfunctie

1. Anti-integraal verzadiging PID

2. BTC gebalanceerde temperatuurregeling + DCC intelligente koelcapaciteitsregeling + DEC intelligente elektrische regeling (temperatuurtestapparatuur)

3. BTHC gebalanceerde temperatuur- en vochtigheidsregeling + DCC intelligente koelcapaciteitsregeling + DEC intelligente elektrische regeling (temperatuur- en vochtigheidstestapparatuur)

Het maakt gebruik van de schermdialoogmodus, er is geen toetsinvoer vereist en het scherm raakt direct de opties aan.

Temperatuur ingesteld (SV) en werkelijke (PV) waarden worden direct weergegeven.

Kan het momenteel uitgevoerde programmanummer, segment, resterende tijd en aantal cycli weergeven.

Functie voor het uitvoeren van de geaccumuleerde tijd.

De temperatuurprogramma-instelwaarde wordt weergegeven in een grafische curve, met de functie van real-time weergave van de programma-curve-uitvoering.

Uitgerust met een apart programma-editscherm, kunnen minimaal 5 segmenten van temperatuur, vochtigheid en tijd op elke pagina worden ingevoerd.

Chinees en Engels kunnen naar believen worden gewisseld.

Het foutpromptscherm wordt weergegeven.

De schermachtergrondverlichting kan worden aangepast.

De schermweergavebeschermingsfunctie kan worden ingesteld op timer, TIMER of handmatige uitschakeling.

Beschikbare programmagroepen: maximaal 120 PATTEN.

Beschikbare geheugencapaciteit: totaal 12000 SEGMENTEN.

Herhaalbare uitvoering van opdrachten: elke opdracht kan maximaal 3200 keer worden uitgevoerd.

Het programma wordt op een conversatie manier gemaakt, met functies zoals bewerken, wissen en invoegen.

SEGMENTEN tijdinstelling 0~99 uur 59 min.

Programmeerbare timing besturingsmodule apparaat x2 sets.

Met uitschakelprogrammageheugen, automatische start en continue programma-uitvoering na inschakelen.

Met RS-485 of RS-232 communicatie-interface.

Grafische curves kunnen in real-time worden weergegeven tijdens de programma-uitvoering.

Met automatische aanpassing van de vriescapaciteit.

Met geplande start- en stopfunctie.

Met datum- en tijdinstelfunctie.

Toets- en schermvergrendeling (LOCK)-functie.

Instelbare overtemperatuurbeschermingsinrichting (dubbele bescherming, de eerste ultra-hoge precisie overtemperatuurbeschermer die kan worden ingesteld voor zowel hoge als lage temperaturen. Hoge of lage temperatuurbescherming kan worden ingesteld om het te testen product beter te beschermen wanneer de machine defect raakt.

Het airconditioningkanaal is oververhit.

Ventilatormotor oververhit.

De grond is vlak, goed geventileerd en bevat geen brandbare, explosieve, corrosieve gassen en stof

Er is geen sterke elektromagnetische stralingsbron in de buurt.

Er is een afvoerput in de buurt van de apparatuur (binnen 2 meter van de koelunit).

Het draagvermogen van de grond van de locatie: niet minder dan 800 kg/m2.

Er is voldoende onderhoudsruimte rond de apparatuur.

A: niet minder dan 600 mm

B: niet minder dan 1000 mm

C: niet minder dan 100 mm

D: niet minder dan 600 mm

1. Gezuiverd water moet worden gebruikt

2. Leidingwater moet worden behandeld

1. Temperatuur: 5℃～35℃

2. Relatieve vochtigheid: ≤85%

3. Luchtdruk: 86kPa～106kPa

d) Voeding

AC380V driefasige vierdraads + beschermende aarddraad

Toegestane spanningsschommelingsbereik: AC (380±10)V

Toegestane frequentieschommelingsbereik: (50±0.5)Hz

De aardingsweerstand van de beschermende aarddraad is minder dan 4Ω

De gebruiker is verplicht om een lucht- of stroomschakelaar met overeenkomstige capaciteit voor de apparatuur op de installatieplaats te configureren, en deze schakelaar moet onafhankelijk voor deze apparatuur worden gebruikt
