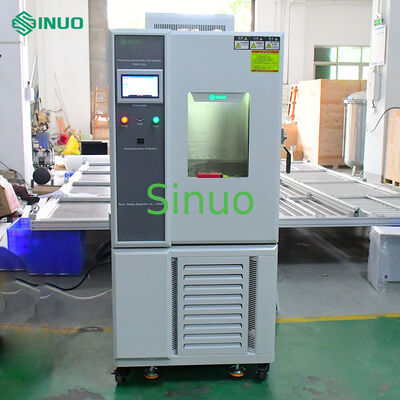

IEC60068-2 Kamer voor het testen van constante temperatuur en lucht in de omgeving -40 tot 150°C

Deze temperatuur- en vochtigheidstestkamer voldoet aan IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 en clausule 15 van IEC 60335-1 en andere relevante normen.

Het is ontworpen voor het uitvoeren van tests op koude, hitte, vochtigheid en droogheid van elektronische onderdelen, elektrische producten, huishoudelijke apparaten, kunststof en andere monsters.De test verifieert de betrouwbaarheid van het product tijdens opslag en doorvoer onder wisselende hoge/lage temperatuur en vochtige omstandigheden.

Temperatuur- en luchtvochtigheidsbereik:

• IEC60068-2-1:2007 Omgevingsonderzoek ¢ Deel 2-1: Tests ¢ Test A: koud (IDT)
• IEC60068-2-2:2007 Omgevingsonderzoek ¢ Deel 2-2: Tests ¢ Test B: droge hitte (IDT)
• IEC60068-2-78:2012 Omgevingsonderzoek ¢ Deel 2-78: Tests ¢ Testcabine: vochtige warmte, steady state (IDT)
• IEC60068-2-30:2005 Omgevingsonderzoek ¢ Deel 2-30: Tests ¢ Test Db: Vochtigheid, cyclisch (12 uur + 12 uur cyclus) (IDT)

De eenheid is voorzien van een volledig afgesloten kamer met de volgende voordelen:

• Extra breed temperatuur- en luchtvochtigheidsbereik om aan diverse testvereisten te voldoen.
• Het heeft een geavanceerd gebalanceerd temperatuur- en vochtigheidscontrolesysteem, dat een stabiele verwarmings- en bevochtigingsprestatie biedt.Het behoudt een hoge nauwkeurigheid en uitstekende stabiliteit voor nauwkeurige simulatie van het milieu.
• Automatisch schakelbare koelcircuit: het systeem activeert automatisch de koelkring op basis van ingestelde temperatuurwaarden, waardoor directe koeling mogelijk is, zelfs bij hoge omgevingstemperaturen.Het koelsysteem is voorzien van eengeïmporteerde hermetische compressoren luchtgekoelde condensatorenheid.
• Aan de kamerdeur is een kijkvenster gemonteerd voor real-time observatie van de proefmonsters.

Standaardconfiguratie van de testkamer

Koelsysteem

Inleiding op het scherm

Schermweergavefunctie

1. Het neemt de dialoogmodus van het scherm aan, er is geen toetseninvoer vereist en het scherm raakt de opties rechtstreeks aan.
2. De temperatuur (SV) en de werkelijke (PV) waarden worden rechtstreeks weergegeven.
3. Kan het momenteel uitgevoerd programmanummer, segment, resterende tijd en aantal cycli weergeven.
4. Ik gebruik de tijdsfunctie.
5. De temperatuurinstellingswaarde van het programma wordt in een grafische curve weergegeven, met de functie om de uitvoering van de curve in realtime weer te geven.
6. Uitgerust met een apart programmabewerkingsscherm kunnen op elke pagina ten minste 5 segmenten van temperatuur, vochtigheid en tijd worden ingevoerd.
7. Chinees en Engels kunnen worden overgeschakeld.
8. Het scherm met de foutoproep wordt weergegeven.
9. De achtergrondverlichting van het scherm kan worden aangepast.
10. De schermbeschermingsfunctie kan worden ingesteld op timer, TIMER of handmatig uitschakelen.

Programmacapaciteit en besturingsfuncties

1. Beschikbare programmagroepen: maximaal 120 PATTEN.
2. Beschikbare geheugencapaciteit: in totaal 12000 SEGMENTEN.
3. Herhaalbare uitvoering van commando's: elk commando kan tot 3200 keer worden uitgevoerd.
4. Het programma is gemaakt in een conversatieve manier, met functies zoals bewerken, verwijderen en inbrengen.
5. SEGMENTS-tijdinstelling 0~99 uur 59 minuten.
6. Programmeerbare controlemodule x2 sets.
7. Met programma-geheugen met uitschakeling, automatische start en continue programma-uitvoering na aansteken.
8. Met RS-485 of RS-232 communicatie-interface.
9. Grafische curves kunnen in realtime worden weergegeven tijdens de uitvoering van het programma.
10. Met automatische aanpassing van de vriescapaciteit.
11. Met geplande start- en stopfunctie.
12. Met datum- en tijdinstelling.
13. Sleutel- en schermvergrendeling (LOCK).

Specificaties van de regelaar

Technische indicatoren:

1. 7-inch kleuren touchscreen
2. Twee besturingsmodus: programma/vaste waarde
3. Sensortype: twee PT100-invoeringen (elektronische sensor-invoer is optioneel)
4. Uitgangsmodus: spanningspuls (SSR) /besturingsuitgang: 2 (temperatuur/vochtigheid)/2 4-20mA analoge uitgang/16 relaisuitgangen (passief)
5. Beheerssignaal: 8 IS-beheerssignalen/8 T-beheerssignalen/4 AL-beheerssignalen
6. Alarmsignaal: 16 DI-alarm voor externe obstakels
7. Temperatuurmetingsbereik: -90,00°C-200,00°C, (optioneel -90,00°C-300,00°C) fout ±0,2°C
8. Vochtigheidsmetingsbereik: 1,0%--100%RH, fout ±1%RH
9. Communicatie-interface: (RS232/RS485, maximale communicatieafstand 1,2 km [optische vezels tot 30 km])
10. Taaltype van de interface: Chinees/Engels
11. Uitgerust met Engelse invoerfunctie
12. Kan worden gebruikt met een printer (USB-functie optioneel)
13. Een verscheidenheid aan signaalcombinatie-relay-uitgangen en de signalen kunnen worden onderworpen aan logische bewerkingen (NOT, AND, OR, NOR, XOR), aangeduid als PLC-programmeringsmogelijkheid
14. Diversificeerde relaisbesturingsmethoden: parameter->relaismodus, relais->parametermodus, logische combinatiemodus, samengestelde signaalmodus
15. Programmabewerking: 120 groepen programma's kunnen worden geprogrammeerd, en elke groep programma's kan tot 100 segmenten programmeren

Technische parameters van de regelaar

Naast de in punt 6.2.3.3 bedoelde parameters moet de testmethode worden toegepast.

Resolutie: temperatuur ±0,01°C, luchtvochtigheid ±0,1%R.H.

Temperatuur helling: 0,1 ~ 9,9 kan worden ingesteld.

Het heeft bovenste en onderste standby- en alarmfuncties.

Temperatuur- en luchtvochtigheidssignaalinvoer droge en natte lamp PT100x2.

9 sets P.I.D. besturingsparameters, automatische P.I.D. berekening.

Droge en natte lamp met automatische correctie-schermfunctie
