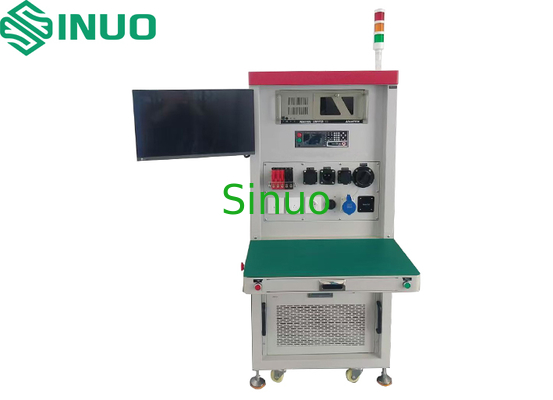

EV Oplaadconnector Veiligheidstester voor Europese Normen
| Resistance Range: | 1-5000Ω, met een nauwkeurigheid van 1% | Thermistor Range: | 100-50.000Ω, met 2% nauwkeurigheid |
| Insulation Voltage: | DC 100-1000V (variabele instelling) | Withstand Voltage: | AC 0-5kV / DC 0-6kV, instelbaar |
| Data Management: | Koppelt automatisch de QR-code van het product aan testresultaten en genereert rapporten | Functional Tests: | Continuïteit, kortsluiting, verkeerde bedrading, weerstand, elektronisch slot, isolatie en spannings |
| High Light: | EV oplaadconnector tester,Europese normen veiligheidstester,tester voor voertuig oplaadapparatuur |
||
Omvattend veiligheidsonderzoek voor Europese standaard AC/DC-elektrische laadverbindingen
ProductenoVersie:
Dit testsysteem controleert voornamelijk de functionaliteit van AC- en DC-geweren die voldoen aan Chinese, Europese en Amerikaanse normen.en de testresultaten worden automatisch opgeslagen in een rapportAlle functies worden automatisch in één keer getest.
Dit systeem is zeer efficiënt en arbeidsbesparend, waardoor het geschikt is voor volledige batchinspecties in fabrieken.
Testinhoud:
- Test elke draad op breuk, continuïteit, kortsluiting en verkeerde bedrading.
- Test de continuïteitsweerstand van de hoofdleiding.
- Test de interne weerstanden (inclusief drukknoppen in zowel de ingedrukte als de niet-ingedrukte toestand).
- Test de elektronische vergrendeling.
- Test de isolatie tussen de draden.
- Testspanning tussen de draden.
- Test de thermocouple draden.
Technische parameters:
- Invoervermogen: enkelfasige wisselstroom 220V/50Hz;
- Inlaatlucht: 0,6 MPa;
- Besturingssysteem: PLC + industriële computer;
- Computerintegratie met een MES-systeem (facultatief, bijkomende kosten);
- Het apparaat wordt geleverd met een scanner die barcodes kan scannen op het product dat wordt getest.Na de test, kan de gescande barcode worden geassocieerd met het testregister, waardoor latere testgegevens traceerbaar kunnen zijn.
- Het apparaat gebruikt PLC-invoer en -uitvoer om draadbreuken, continuïteit, kortsluitingen en storingen in de draadvolgorde te scannen en te detecteren.De PLC bepaalt na voltooiing van de test automatisch of de test geschikt is..
- Ingebouwde weerstandstestbereik: 1-5000Ω, met een nauwkeurigheid van 1%.
- Stel de bovenste en onderste grenswaarden in om te bepalen of de weerstand goed is.
| CC- en PE-weerstandsdetectie (met of zonder druk op de knop) | 16A wisselstroompistolweerstand | RC (niet geperst): 680Ω, RC (geperst) RC+R4: 3,38kΩ | De nauwkeurigheid van de detectie van de weerstand moet 1% tot 2% bereiken. |
| 32A wisselstroompistolweerstand | RC (niet geperst): 220Ω, RC (geperst) RC+R4: 3,52kΩ | ||
| 63A wisselstroompistolweerstand | RC (niet geperst): 100Ω, RC (geperst) RC+R4: 3.4kΩ |
- Het thermistortestbereik: 100-50.000Ω, 2% nauwkeurigheid.
- Verstuivingsspanning: DC12V. Positieve en negatieve spanningsuitgangen zijn beschikbaar om de aansluiting te activeren of te ontkoppelen.Het is mogelijk om de continuïteit van het contact met de schakelaar te controleren om te bepalen of het apparaat goed of slecht is.
- Lijn-op-lijn isolatietest:
- Eenfasetests: L-N, L-E en E-N; driefasetests: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2 en L1/L2/N/E-L3; gelijkstroomtests: positief-negatief, positief-grond en negatief-grond.
- Parameters van de isolatie-impedantie:
- Isolatiespanning: DC 100-1000V (variabele instelling);
- Onderste grens: 1MΩ tot 1GΩ (variabele instelling);
- nauwkeurigheid: ± 5%;
- Configureerbare alarmwaarde voor isolatieweerstand: wanneer de weerstand onder de ingestelde waarde valt, wordt het monster als defect beschouwd.
- Lijn-tot-lijn-standspanningsonderzoek:
- Eenfasetests: L-N, L-E, E-N; driefasetests: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3;
- DC-tests: positief-negatief, positief-grond en negatief-grond.
- Standspanningstestparameters:
- Standspanning: AC 0-5kV / DC 0-6kV, verstelbaar;
- De maximale lektroom: AC 0,1mA-20mA, DC 0,01mA-5mA, verstelbaar.
- nauwkeurigheid: ±1,5% + 3 cijfers;
- Display: digitaal display geeft stroomspanning aan;
- Voltagebeheersing: automatisch programmeerbaar;
- Alarmdetectie: wanneer de waarde van de lekstroom de ingestelde waarde overschrijdt, wordt het monster als defect beschouwd.
- Teststation: één teststation, waarbij tegelijkertijd één product wordt getest.
- Gewerenplug: verkrijgbaar met Chinese standaard AC/DC-geweren, Europese standaard AC/DC-geweren en Amerikaanse standaard AC/DC-geweren.
- Achterplaat: gebruik maakt van een speciale kleminrichting (klem + beschermende plaat) die is afgestemd op het te testen product.
- Sockethoogte: de basishoogte van de socket is ongeveer 750-1000 mm, ergonomisch ontworpen.
- Afmetingen: W900mm x D800mm x H1800mm.
- Gewicht: ongeveer 300 kg.
Computersoftware:
- De software ondersteunt Windows 7 en Windows 10.
- Alle parameters kunnen via de software worden ingesteld.
- De testresultaten voor elk product worden in realtime opgeslagen op de computer voor gemakkelijke toegang, herziening en exportanalyse.
- Het testsysteem beschikt over een gereserveerde communicatie-interface voor integratie met het MES-systeem, waardoor testgegevens kunnen worden geüpload naar de MES-databank voor een handig klantbeheer.
- Gegevensopslag: na voltooiing van het onderzoek worden de testgegevens in realtime opgeslagen.
- Gegevensexport: Testgegevens kunnen worden geëxporteerd in TXT- of Excel-indelingen.
