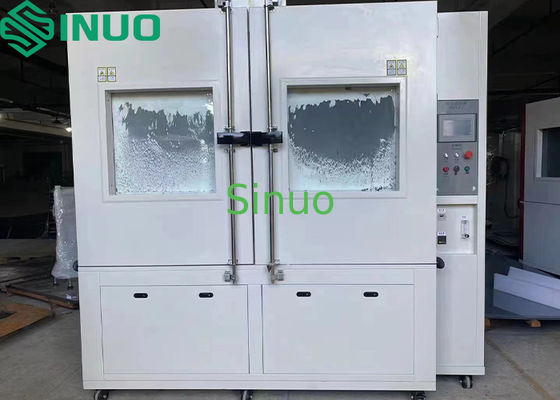

6 M3 Proefkamer met inloop van zand en stof IP-proefproofing

Volume en Afmetingen

Monstergrootte

Breedte: 36–39 inch (≈ 91,44–99,06 cm)

Hoogte: 70–72 inch (≈ 177,8–182,88 cm)

Diepte: 30–36 inch (≈ 76,2–91,44 cm)

Effectief Intern Volume

Ca. 6 m³

Interne Kamer Afmetingen

1500*1500*2500 mm (B*D*H)

Deuropening

1400*1500 mm (B*H)

Externe Afmetingen

Ca. 2500*2300*3300 mm (B*D*H)

Functionele Parameters

Werkkamer Temperatuur

RT +10°C tot +70°C

Werkkamer Vochtigheid

≤75% RV (niet weergegeven of geregeld)

Vacuümgraad

≤10 kPa

Stoftype

Talkpoeder

Stofdeeltjesgrootte

Gaat door een 75 µm gaas (draaddiameter 50 µm)

Stofconcentratie

2–4 kg/m³

Luchtstroommeter

Mechanisch type

Luchtstroomsnelheid

≤2 m/s

Tijdsbesturing

Stofblaasperiode: 1 s–99 uur (instelbaar); testduur: 1 s–99 uur (instelbaar); vibratietijd: 1 s–99 uur (instelbaar)

Metalen Gaas

Draaddiameter ≥50 µm; maaswijdte ≥75 µm

Stofcirculatiesysteem

Uitgerust met een high-power mixed-flow ventilator en circulatiekanaal; aanzuigvolume 80× testbehuizingsvolume; flow ≤60× per uur; verticale luchtstroom van boven naar beneden; uniforme stofverdeling; gekalibreerde drukmeterpoort

Monsterplatform Draagvermogen

≥200 kg

Stofdroogsysteem

Uitgerust met een stofdroogverwarming; bediend via touchscreen; maakt drogen mogelijk zonder de test te onderbreken; zorgt voor een consistente stofconcentratie

Stofvervanging

Handmatige vervanging met een stofzuiger; handig en efficiënt

Kamerconfiguratie

Kamermaterialen

Buitenmantel: 1,0 mm hoogwaardige gekleurde stalen plaat, witte bakafwerking

Isolatie: 100 mm polyurethaanschuim

Binnenkamer: 1,0 mm SUS3201 roestvrij staal

Monsterplatform

Draagvermogen ≥200 kg

Deuren

1) Handmatige dubbele deuren met grote kijkvensters en stofwissers

2) Elke deur voorzien van één meerlaags explosiebestendig glazen venster

3) Afgedicht met dubbellaagse hitte-/koudebestendige siliconenpakkingen

Stofblaasprincipe

Verticale top-down luchtstroom, programmeerbare blaastijd

Stofcirculatiesysteem

1) Vier trechters (één in elke hoek) met metalen stoffilters

2) Roterende stofborstel onder het monsterplatform die stof naar de trechters leidt

3) Mixed-flow ventilator circuleert stof gelijkmatig in de kamer

4) Stofconcentratie: 2–4 kg/m³ (instelbaar); stof bezinkt langzaam en gelijkmatig (<2 m/s)

Testpoorten

Twee Φ100 mm poorten (één aan elke kant) met afdichtingspluggen en roestvrijstalen afdekkingen

Verlichting

LED-lamp geïnstalleerd op het plafond; bediend via het bedieningspaneel; levensduur ≥1000 uur

Vacuümsysteem

1) Eentraps roterende schoepen vacuümpomp (2 PK)

2) Elektronische verschildruksensor met regelklep

3) Inclusief vacuümpomp, leidingen, U-type manometer, luchtstroommeter en connectoren

4) Koperen en rubberen slangen, luchtfilter en drukregelaar

5) Glazen rotor-type flowmeter voor evacuatiesnelheidsmeting

Stofdroogsysteem

1) Intern verwarmingssysteem voor ontvochtiging

2) Gefineerde roestvrijstalen verwarmingsbuizen met geperforeerde beschermkap

3) Geregeld door SSR + PID voor precieze temperatuurregeling

4) Het droogproces heeft geen invloed op de testprocedure.

Besturingskast

1) Onafhankelijke besturingskast met elektrische componenten

2) Gepositioneerd voor gemakkelijke bediening

Extra Functies

Vacuümregeling voor het handhaven van sub-atmosferische druk of cyclische drukvariaties

Besturingssysteem

Controller

7-inch programmeerbare LCD touchscreen controller (registreert temperatuur en vochtigheid)

Programma Uitvoering

Ondersteunt 4 uitgangen die 4 onafhankelijke tijdprogramma's tegelijkertijd uitvoeren

Tijdsbesturing

Elk uitgangspunt bevat start- en stoptijdinstellingen

Besturingsmodi

Onafhankelijke of gezamenlijke timing voor stofblazer, vibratie en totale testtijd

Maximale Testtijd

9999 minuten

Communicatie-interface

RJ45, RS485 of RS232 voor bewaking en bediening op afstand

Temperatuurmeting

Zeer nauwkeurige Klasse A PT100 platina weerstandssensor

Bedrijfsvoorwaarden en Beschermingsapparaten

Bedrijfsvoorwaarden

Omgevingstemperatuur: -5°C tot +40°C

Relatieve vochtigheid: ≤90% RV

Atmosferische druk: 86–106 kPa

Voeding: 380V AC (±10%), 3-fase + PE, aardingsweerstand ≤4Ω

Frequentie: 50Hz ±10%

Nominaal vermogen: ≈26 kW (afhankelijk van het uiteindelijke ontwerp)

Beschermingsapparaten

1) Luchtschakelaar: overstroom-, oververhittings- en kortsluitingsbeveiliging

2) Verwarmingssysteem: lekkage-, kortsluitings- en overbelastingsbeveiliging

3) Kamer overtemperatuurbescherming (dubbele veiligheidsmodi)

4) Fasesequentie- en faseverliesbeveiliging

5) Lekkagebeveiliging

6) Driekleurig alarmlicht met hoorbaar/visueel alarm en deurvergrendeling

7) Foutweergave met alarmcode op LCD-scherm; hoofdschakelaar uitgeschakeld totdat de fout is verholpen

8) Vergrendelingssysteem: voorkomt werking van koeling/verwarming als de circulatieventilator niet draait of overbelast is

9) Zelfdiagnose- en veiligheidsfuncties: stroomuitvalbeveiliging, lijnonderbrekingsdetectie, temperatuur-/vochtigheidsalarmen, automatische werking, watertekortdetectie, timer (automatisch starten/stoppen), back-upwerking en helpprompts

Nr.

Naam

Herkomst / Merk

Eenheid

Hoeveelheid

1

Touchscreen

Kunlun Tongtai

st

1

2

PLC

Wuxi / Xinje

set

1

3

AC Contactor

Chint

set

1

4

Intermediair Relais

Chint

st

1

5

Indicatorlicht & Knop

Shanghai / Hongbo

set

1

6

Alarmzoemer

Shanghai / Hongbo

st

1

7

Noodstopschakelaar

Shanghai / Hongbo

st

1

8

Rode Zelfvergrendelende Knop

Shanghai / Hongbo

st

1

9

Overstroombeveiliging

Chint

st

1

10

Hoofdschakelaar (MCB)

Chint

st

1

11

Schakelende Voeding

Taiwan / Mean Well

st

1

12

Driefasige Asynchrone Motor

Taiwan / Jiuzhou

st

1

13

Vibratiemotor

China / Chuangxin

set

1

14

Vacuümpomp

China / Feiyue

st

1

15

Luchtstroommeter

China / LZT Juyi

st

1
