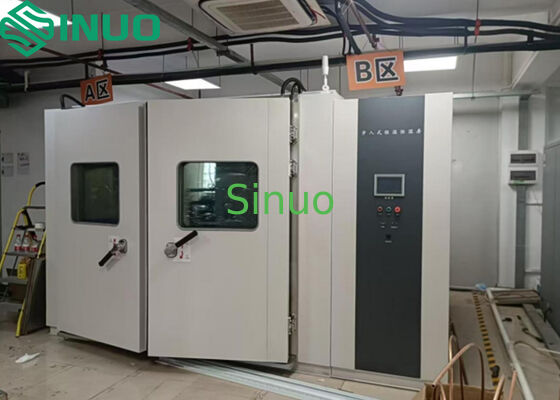

Instandhoudende temperatuur- en vochtigheidskamer voor betrouwbaarheidstests

Model

SN886-25m³

Beperking van de steekproef

Het is deze testapparatuur verboden de volgende monsters te testen of op te slaan:

Brandbare, explosieve of vluchtige stoffen

Corrosieve stoffen

Biologische monsters

Sterke elektromagnetische emissiebronnen

Nominaal volume

25 m³

Afmetingen van de binnenkamer

W2500 × H2500 × D4000 mm

Buitenkamer afmetingen

W3550 × H3130 × D4650 mm

Testomgeving

Omgevingstemperatuur 5°35°C; relatieve luchtvochtigheid ≤85% RH; atmosferische druk (86°106) kPa; kamer leeg.

Toepasselijke testnormen

IEC 60068-2-78 Testcabine: Voortgezette vochtige warmte

Prestaties

Temperatuurbereik

-30°C tot +70°C

Temperatuurschommelingen

≤ ± 0,5°C

Temperatuurafwijking

± 2,0°C

Temperatuuruniformiteit

2.0°C

Temperatuurstijging Tijd

+20°C → +85°C ≤ 20 min (zonder belasting)

Temperatuur Valtijd

+20°C → -40°C ≤ 60 min (zonder belasting)

Vochtigheidsbereik (alleen vochtigheidstype)

Afwijking van de relatieve luchtvochtigheid

± 3% RH (> 75% RH, zonder belasting)
±5%RH (≤75%RH, zonder belasting)

Vochtigheidsschommelingen

±2,5% RH

Luchtsnelheid (centrum van de kamer)

0.5·2.0 m/s (frequentieverstelbaar).
Alle prestatie-indicatoren moeten worden voldaan bij luchtsnelheid ≤ 2,0 m/s.

Luchtstroomrichting

verticaal naar beneden

Werkwarmtebelasting (warmteafvoer)

-40°C tot +0°C: ≤2000 W

+0°C tot +85°C: ≤6000 W

Structurele kenmerken

Thermische isolatie structuur

met een vermogen van meer dan 10 W

Poederbedekt gegalvaniseerd staal (buitenpaneel) → Thermisch isolatiemateriaal → SUS304 roestvrij staal (binnenpaneel)

Buitenpaneel: koudgewalst A3-staal, dikte ≥ 1,0 mm, HOHUXI standaardkleur

Inwendige panelen: SUS304, dikte ≥ 1,0 mm; vloer van gepresteerd roestvrij staal

Isolatie-dikte: ≥ 100 mm

Vloeistofverwarming: 1000 kg/m2 (eenvormige belasting)

Vloer: SUS304 gegraveerde anti-glijstaalplaat, dikte 2,5 mm

Airconditioningkanaal

Centrifuge ventilatoren: ≥ 4 eenheden
Verwarmer, verdamper (ook voor ontvochtiging), waterinlaat/uitlaat, droge lampsensor
De luchtvochtigheidskamer omvat bovendien: luchtbevochtiger, bescherming tegen droge brandwonden

Standaardconfiguratie

Kabelpoorten: φ100 mm × 2 (links), met doppen en siliconen stopcontacten

Verlichting: 60W/AC220V × 4, indicatortorenlicht, beller,Drukbalans

De deur

Doppelhangende dubbele deuren

Eenblad: H2000 mm × W1200 mm

Veiligheidslot (van binnenuit openstaanbaar)

Verwarmde anticondensatie-uitkijkplaatsen met dubbel glas (W400 × H600 mm ×2)

Verwarmd deurframe

Controlepaneel

Temperatuur- en luchtvochtigheidscontroleur, overtemperatuurbeschermer, noodstop, loopindicator, storingsindicator, buzzer

Mechanische ruimte

Koelsysteem, afvoer/watersysteem, ventilatoren, elektrische bedieningskast, bevochtigings- en waterbeheersysteem

Elektrische bedieningskast

Koelventilatoren, distributiebord, steekproefstroomterminals, RS-485-interface, hoofdstroomonderbreker

Verwarming

316 roestvrij staal
Besturingsmethode: SSR (Solid State Relay) PWM met nulcrossing

Bevochtiging (alleen vochtigheidstype)

Stoomvochtbevochtiging, 316 roestvrijstalen verwarmer
SSR-PWM-besturing
Regeling van het waterniveau en bescherming tegen droogverbranding

Koelinstallatie

Werkwijze

Verkoelingssysteem van de compressor

Verdamper

warmtewisselaar met scharnieren (ook voor ontvochtiging)

Condensator

warmtewisselaars van schelpen en buizen of van lasplaten

Uitbreidingsapparaat

warmte-uitbreidingsklep, capillaire buis

Beheersing van de koeling

De PLC past automatisch de koelcondities aan

Koelmiddelen

R404A, R23 (beide met een ozonverminderingsindex van nul)

Merken van de belangrijkste onderdelen

Compressor

Bitzer (Duitsland, dubbele compressoren)

koelmiddel

DuPont/Honeywell (VS)

Verkoelingsolie

Amerikaanse poolbeer/Honeywell

Drukschakelaar

Danfoss (Denemarken) / SAGInoMIYA (Japan)

Verdamperdruk geregeld

Danfoss

Filter voor droger

Danfoss / Emerson (VS)

Uitbreidingsklep

Danfoss / SPORLAN (VS)

Solenoïde klep

SAGINOMIYA (Japan) / ODE (Duitsland)

Olie-separator

Emerson, ik ben...

Elektrisch besturingssysteem

Afbeelding

7-inch TFT true-color LCD, resolutie 800×480

Operatiemodi

Programma en constante waarde

Inrichtingsmethode

Touch paneel, Chinees/Engels menu

Programmacapaciteit

100 programma's, elk tot 10.000 stappen, 9999 lussen

Instelbereik

Temperatuur: verlenging van het bereik van het apparaat tot +5°C / 5°C
Vochtigheid: 0~100%RH (vochtigheidskamer)

Display resolutie

Temperatuur: 0,01°C
Tijd: 0,01 min.
Vochtigheid: 0,1% RH

Inbreng

PT100 RTD, spanning, stroom (afhankelijk van de configuratie)

Communicatie

PC-verbinding voor curve display & data logging
Monitoring en besturing op afstand
Synchronisatie tussen verschillende kamers
RS-485, RS-232, Ethernet (kies er een uit), USB 2.0

Controlemethode

Temperatuur: anti-integral-saturatie PID + auto-tuning
Vochtigheid: anti-integral-saturatie PID + auto-tuning

Curve recording

RAM op batterij
Registratie-interval: 1 s ¢120 s
Maximale geschiedenis:720 dagen (in een interval van 2 minuten)
Gegevensbewaring ≥ 10 jaar (zonder stroom)

Aanvullende functies

Foutwaarschuwing met oorzaak en probleemoplossingsgids
Herstel van stroomstoring
Bescherming van bovenste/laagste temperatuurgrens
Timer (automatisch starten/stoppen)
Zelfdiagnose

Temperatuur- en vochtigheidssensoren

Temperatuur: PT100 RTD
Vochtigheid: elektronische vochtigheidssensor

Merken van elektrische onderdelen

Stroomschakelaar

CHNT

AC-contactor

Schneider (Frankrijk)

Thermische relais

Schneider

Fase-sequentie relais

Schneider

Hoge/lage temperatuurbeschermer

Yatai

AC-releas

Schneider / Fuji (Japan)

SSR

Yangming

Watervoorziening (alleen vochtigheidstype)

Watervoorziening

Pompheffen

Watertank

Verborgen type

Veiligheidsbeschermingsinrichtingen

Koelinstallatie

Overdruk van de compressor
Oververhitting van de motor van de compressor
Overstroming van de motor van de compressor
Koelwater onder lage druk

Bevochtigingssysteem (alleen vochtigheidstype)

Waarschuwing voor laag waterniveau
Bescherming tegen droge brandwonden

Testkamer

Verstelbare hoge/lage temperatuurbeperker
Thermische zekerheid in de testruimte
Bescherming tegen overtemperatuur in het luchtkanaal
Overstroming van de ventilatormotor

andere

Fasevolgorde en faseverliesbescherming
Bescherming tegen lekken
Bescherming tegen kortsluiting door belasting

Andere configuraties

Monsters van stroomterminals

Relaisgestuurd, AC220V, binnen 2A
Gesloten tijdens het gebruik; open bij stilstand of storing

Aanvullende posten

Twee interne stopcontacten (10A), bestand tegen -30°C zonder barsten

Koelmethode

Watergekoelde installatie (vervaardiger levert koeltoren, waterpomp en installatie)
