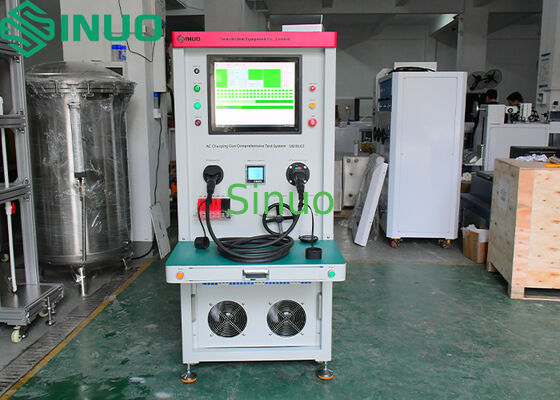

UL Standard AC Vehicle Charging Gun Comprehensive Test System (Verslagprogramma voor het opladen van AC-geweren voor voertuigen)

Voeding

Eenfasig AC 220V / 50Hz

Luchttoevoer

0,6 MPa

Besturingssysteem

PLC + Industriële PC

Barcode Scannen

Het apparaat wordt geleverd met een scanner om barcodes of QR-codes op de testmonsters te lezen.

Scan het product vóór het testen; na de test wordt de gescande code automatisch gekoppeld aan het testrecord, waardoor traceerbaarheid mogelijk is.

Draad Continuïteitstests

Breuk-, continuïteit-, kortsluiting- en bedradingsvolgordetests worden uitgevoerd via PLC Input/Output scanning.

PLC bepaalt automatisch geslaagd/niet geslaagd.

Ingebouwde Weerstand Bereik

1–5000 Ω, Nauwkeurigheid: 1%
Boven- en ondergrenzen kunnen worden ingesteld om de productkwaliteit te bepalen.

CC & PE Weerstand (Knop Ingedrukt / Niet Ingedrukt)

16A AC stekker: Niet Ingedrukt RC: 680Ω, Ingedrukt RC+R4:3.38 kΩ

32A AC stekker:Niet Ingedrukt RC: 220Ω, Ingedrukt RC+R4:3.52 kΩ

63A AC stekker:Niet Ingedrukt RC: 100Ω, Ingedrukt RC+R4:3.4 kΩ

De meetnauwkeurigheid van de weerstand moet 1%–2% bereiken.

Thermistor Test Bereik

100–50.000 Ω, Nauwkeurigheid: 2%

Boven- en ondergrenzen kunnen worden ingesteld om de continuïteitskwaliteit te bepalen.

Stroomvoerende Capaciteit & Spanningsval Test

Meet spanningsval over connectoren onder nominale en overbelastingsstroomcondities.

Ingebouwde driefasige instelbare transformator: 0-380V uitgang, instelbare driefasige belasting 0-35A.

Ondersteunde testbereiken:

3,3 kW 16A eenfasig

7,4 kW 32A eenfasig

11 kW 16A driefasig

22 kW 32A driefasig

Isolatieweerstand Test

Eenfase: L-N, L-E, E-N

Driefase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2,  L1/L2/N/E-L3

Parameters:

1. Testspanning: DC 100–1000V (instelbaar)

2. Ondergrens: 1 M–1 GΩ (instelbaar)

3. Nauwkeurigheid: ±5%

4. Alarm wanneer weerstand < ingestelde waarde

Diëlektrische Sterkte (Hi-Pot) Test

Eenfase: L-N, L-E, E-N

Driefase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Parameters:

1. Testspanning: AC 0–5 kV / DC 0–6 kV (instelbaar)

2. Lekkagestroomlimiet: AC 0,1–20 mA, DC 0,01–5 mA

3. Nauwkeurigheid: ±1,5% + 3 cijfers

4. Digitale weergave van spanning, automatische programmeerbare aanpassing

5. Alarm als de lekkagestroom de ingestelde waarde overschrijdt

Teststation

Enkel station, één product per test

Stekkerhouders

EU AC voertuig stekkerhouder, EU AC voetstuk stekkerhouder, GB AC stekkerhouder, US AC stekkerhouder

Achterplaat

Speciale persarmatuur passend bij het testproduct, met klem en beschermplaat

Stopcontact Hoogte

750–1000 mm, ergonomisch ontworpen

Computersoftware

1. Ondersteunt Win 7 en Win 10, Alle parameterinstellingen kunnen via de software worden geconfigureerd.

2. De testresultaten van elk product worden in real time op de computer opgeslagen voor gemakkelijke toegang, weergave en analyse.

3. Communicatie-interfaces zijn gereserveerd voor optionele aansluiting op MES-systemen, waardoor testgegevens kunnen worden geüpload naar de MES-database voor beheer en controle.

4. Testgegevens worden direct na voltooiing opgeslagen.

5. Opgeslagen testgegevens kunnen worden geëxporteerd in TXT- of Excel-formaat.

Afmetingen

B 900 × D 800 × H 1800 mm

Gewicht

ongeveer 300 kg

Overig

1. Mobiele zwenkwielen met vergrendelingsfunctie.

2. MES Connectiviteit: Optioneel, extra kosten van toepassing.
