IEC 62196-3: 2022 Elektrische voertuigconnectoren Temperatuurverhogingstestsysteem

Productinformatie:

Dit temperatuurstijging testsysteem voldoet aan de standaardvereisten van IEC 62196-3: 2022 clausule 24, IEC 62196-1: 2022 clausule 24, clausule 34.2, 34.4 en 35.4, IEC 60309-1: 2012 clausule
22, etc.
Het is geschikt voor het detecteren van de temperatuurstijgingstest nadat de oplaadpaal interface stekker en contactdoos de nominale stroom hebben doorstaan, en het beoordelen van de verwarming van het oppervlak van de elektrische accessoires wanneer de belastingsstroom is aangesloten, en of de temperatuurstijging van de terminal voldoet aan de eisen van de standaard.

Apparatuur Principe:

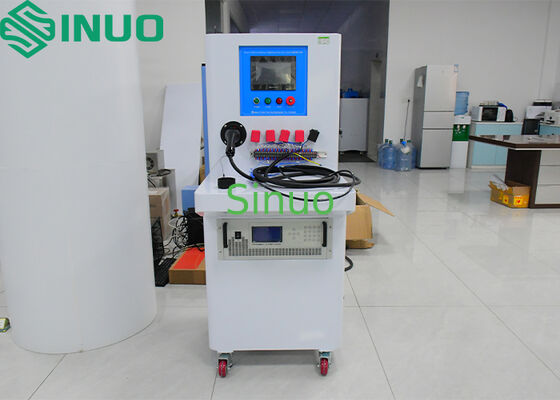

Het temperatuurstijging testsysteem bestaat uit een elektrische spanningsregelaar, een stroomtransformator, een PLC programmeerbare controller, een stroomsensor, een gehumaniseerd touchscreen en een beweegbaar chassis. Het kan de teststroom stabiel uitvoeren en de invloed op de teststroom veroorzaakt door de fluctuatie van de voedingsspanning, de verbindingsdraad of de koperen staaf, en de weerstandswaarde van het monster elimineren, en de nauwkeurigheid van het testresultaat verbeteren. De voeding heeft functies van laag verlies, hoog rendement, eenvoudige bediening, complete controle en detectie. Het touchscreen kan de huidige waarde en de temperatuurwaarden van elk temperatuurmeetpunt in real time weergeven. De temperatuurwaarde kan om de 2 seconden worden geregistreerd en er kan een rapport worden gegenereerd, dat kan worden opgeslagen op een USB-stick en naar een computer kan worden gekopieerd om te bekijken en af te drukken.
