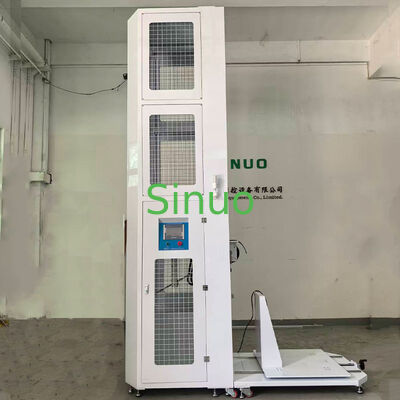

IEC 61851-1 Geleidend laadsysteem voor elektrische voertuigen IK Code-testapparatuur

MOQ:	1
Prijs:	Onderhandelbaar
Standaardverpakking:	Multiplex behuizing
Leveringstermijn:	30 dagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	20 setjes per maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

CHINA

Merknaam

Sinuo

Certificering

Calibration Certificate (Cost Additional)

Modelnummer

SNQC1008B

Impact-energie:

5, 20J

Equivalent massa:

1,7 kg, 5 kg ± 1%

Hoogtebereik:

200–2500 mm

Lengte zwenkbuis:

1000 mm

Buisdiameter:

15,9 mm

Vrijgavemethode:

Electromagnetic release

Valhoogte:

0–500 mm

Liftmethode:

Gemotoriseerd

Effecthoogte:

300 - 2000 mm

Markeren:

Testapparatuur voor geleidend laden

IEC 61851-1 Testapparatuur

IK-codetestapparatuur

Productbeschrijving

IEC 61851-1 Elektrisch voertuig geleidend laadsysteem IK-code testapparatuur

Toegepaste normen en clausules

IEC60068-2-75:2014 Omgevingstesten - Deel 2-75: Tests - Test Eh: Slagproeven
IEC62262:2021 Beschermingsgraden door behuizingen voor elektrische apparatuur tegen externe mechanische schokken (IK-code)
IEC 61851-1-2017 Elektrisch voertuig geleidend laadsysteem - Deel 1: Algemene vereisten 12.11
IEC 62477-1:2022 Veiligheidseisen voor vermogenselektronische omvormersystemen en -apparatuur - Deel 1: Algemeen 5.2.2.4.3
Clausule 5.19 van NB/T33008.1-2018, Clausule 7.15 van NB/T33001-2018, Clausule 7.11 van NB/T33002-2018, en Artikel 10.2.701.2 van IEC 62439-7:2022

Doel, apparatuurbeginsel en structuur

Deze apparatuur wordt gebruikt voor het uitvoeren van mechanische sterkteproeven op laadpalen voor elektrische voertuigen of verdeelkasten voor het laden van voertuigen.

Volgens test Eha: De slinger en het slag-element worden vrijgelaten door een 1-meter slingerbuis op een bepaalde hoogte. Ze raken het monster aan het laagste punt in verticale richting. Door de omzetting van potentiële zwaarte-energie naar kinetische energie wordt het doel van de slagproef op het monster bereikt.

Volgens test Ehc: De verticale valhamer, het slag-element wordt verticaal uit een stilstaande toestand via een geleider op het horizontale oppervlak van het monster laten vallen. Door de omzetting van potentiële zwaarte-energie naar kinetische energie wordt het doel van de slagproef op het monster bereikt.

Structuurdiagram

Besturing en bediening

PLC-besturing, touchscreenbediening, hefbesturing, ontgrendelingsbesturing zijn allemaal geïntegreerd in de touchscreenbediening. Bediening op afstand via infrarood afstandsbediening is ook beschikbaar.

Testmonsterbereik

Wandgemonteerde en kolomgemonteerde AC-laadpalen
Kast-type DC-laadpalen

Opmerking: De afmetingen van de laadpalen die op het monsterplatform zijn geïnstalleerd, mogen niet groter zijn dan BxDxH = 1*1*2,0m. Vloerstaande laadpalen mogen niet groter zijn dan 2,5m.

Testonderdelen

Slinger slagproef (zijdelingse slag)
Valhamer slagproef (bovenoppervlak slag)

Aandrijving en transmissie

Aandrijving: Het heffen wordt aangedreven door een motor en een reductie, terwijl het ontgrendelen wordt bereikt door een elektromagneet.

Transmissie: Precisie kogelomloopspindel + lineaire geleiderail

Hoofdparameters - Slingerstructuur

Functie voor secundaire slagbeveiliging	Ja, er is een automatische vergrendelende terugslag-slingerbuis, die ervoor zorgt dat er geen secundaire slag optreedt.
Methode voor het heffen en laten zakken van de slingerbuis	Motor-aandrijving, touchscreen-invoer van hoogte-waarde
Methode voor het ontgrendelen van de slinger	Elektromagneet ontgrendeling, één-klik ontgrendeling
Slinger slag-energie	5, 20J energie (IK08, IK10 niveaus)
Slinger slag-element Equivalente massa	1,7 kg, 5 kg ± 1%, wat een equivalente massa oplevert in combinatie met de slingerbuis
Slingerbuis	Stalen buis met een lengte van 1000 mm en een buitendiameter van 15,9 mm (5, 20J)
Slaghoogtepositie van het monster	Elektrisch verstelbaar omhoog en omlaag, slagbereik 300 - 2000 mm, bediend via touchscreen
Valhoogte	0 - 500 mm, met schaalweergave, instelbare slaghoek

Hoofdparameters - Valhamerstructuur

Methode voor het heffen en laten zakken van de valhamer	Motor-aandrijving, touchscreen-invoer van hoogte-waarde
Methode voor het ontgrendelen van de valhamer	Elektromagneet ontgrendeling, één-klik ontgrendeling
Valgewicht slag-energie	5, 20J energie (IK08, IK10 niveaus)
Valhamer slag-element Equivalente massa	1,7 kg, 5 kg ± 1%, de equivalente massa van de vallende hamer is gelijk aan zijn eigen gewicht
Katheter	5J en 20J valhamer geleiders elk één
Basisplaat	Verdikte dragende stalen basisplaat
Slaghoogtepositie van het monster	Elektrisch verstelbaar omhoog en omlaag, slagbereik 300 - 2000 mm, bediend via touchscreen
Slag-horizontale positie van het monster	Verstelbare valhamer mechanisme extensiepositie om het doel te bereiken van het raken van verschillende punten op het bovenoppervlak
Valhoogte van de vallende hamer	0 - 500 mm, touchscreen weergave. Door gebruik te maken van de touchscreen knoppen, na het eerste contact, kan de ingestelde hoogte worden aangepast.

Hoofdparameters - Monsterplatformstructuur

Afmetingen	1,0 * 1,2 meter, geschikt voor monsters van 1 * 1 meter
Basisplaat	10 mm dik, met schroefdraad installatiegaten aan de bovenkant voor monsterbevestiging
Kolom	Installeer de kolom en combineer deze met de achterplaat voor monsterbevestiging
Snelle verbindingsscheidingsstructuur	Het kan worden verbonden en gescheiden van het slagframe. Bij het testen van kleine monsters wordt het gebruikt in de verbonden modus; bij het testen van grootschalige DC-palen wordt het gebruikt in de gescheiden modus.
Functie	Motor overbelastingsbeveiliging Noodstopbeveiliging Uitgerust met driekleurige indicatielampjes: geel - geeft stand-by status aan, groen - geeft draaiende status aan, rood - geeft alarmstatus aan. Real-time statusindicatie wordt geboden. Lekbeveiliging
Bewegingsmodus	Het slagframe en het monsterplatform zijn uitgerust met ondersteunende en rol-type voeten, die verplaatsbaar zijn en vergrendeld kunnen worden om de ondersteuning aan de grond te fixeren.

Bijlage: Tabel 1 - Kenmerken van slag-elementen

Energie / J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
Equivalente massa ± 2% kg	0,25(0,2)	0,5	1,7	5	5	10
Materialen	Nylon		Staal
R/mm	10	25	25	50	50	50
D/mm	18,5(20)	35	60	80	100	125
f/mm	6,2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	Volgens de equivalente massa-aangepaste waarde, zie Bijlage A

Tabel 2 - Valhoogte

Energie/Joule	0,14	0,2	(0,3)	0,35	(0,4)	0,5	0,7	1	2	5	10	20	50
Equivalente massa/kg	0,25	(0,2)	0,25	(0,2)	0,25	(0,2)	(0,2)	0,25	0,5	1,7	5	5	10
Valhoogte ± 1% mm	56	(100)	80	(150)	140	(200)	(250)	200	400	300	200	400	500

Opmerking 1: Verwijzen naar 3.2.2 Opmerking; Opmerking 2: De energie-eenheid joule (J) in dit gedeelte is afgeleid van de standaard zwaartekrachtversnelling (g), en g is afgerond tot 10 m/s².

Tabel 3 - Correlatie tussen IK-codes en corresponderende botsingsenergieën

IK-code	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10	IK11
Botsingsenergie / J	a	0,14	0,2	0,35	0,5	0,7	1	2	5	10	20	50

Opmerking: IK11 wordt gebruikt voor speciale behuizingen of beschermroosters in extreem zware buitenomgevingen. Wanneer de relevante productnormen anders specificeren, kan IK11 de schuurproef niet vervangen.

a Volgens deze norm is er geen bescherming.

Taggen:

automobiel het testen materiaal,

automobieltestmateriaal,

auto elektrische testapparatuur

Aanbevolen producten

AC Type 2 Laadstekker en DC CCS2 Laadpistool Uitgebreid Test Systeem Met Twee Stations

Contact opnemen

Video

EV-laadconnector Uitgebreid testsysteem voor AC Type 2 en DC CCS2

Contact opnemen

Video

IEC 62196-1 Automatische Laadpistool Kabel torsietestmachine voor EV Laadpistool Kabels Testen

Contact opnemen

Video

IEC 62196-1 EV-testapparatuur voor aansluitingen voor het opladen van stekker en stopcontact

Contact opnemen

Video

UL 2594 Cla.58 EV-oplaadstekker Drive-Over 4893N-testapparatuur

Contact opnemen

Video

IEC 61851-1 EV-oplaadmachine Pendulum Impact Testing Equipment met pendulum & drop hammer test

Contact opnemen

Video

IEC 62196-1 EV Stekker Overrijd-Verplettertestapparatuur voor Voertuigconnector Verplettertest

Contact opnemen
