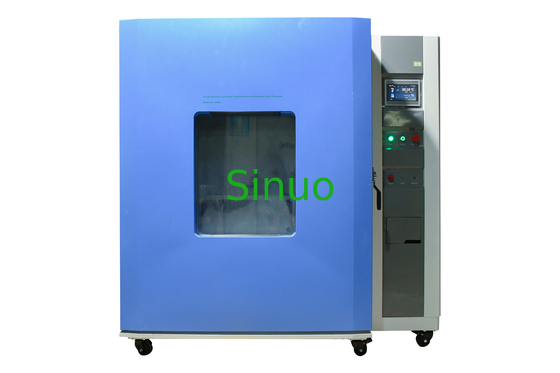

UL2594 Hoogprecisie temperatuur- en vochtigheidstestkamer voor milieutests

UL2594 Hoogprecisie temperatuur- en vochtigheidstestkamer voor milieutests

Productoverzicht:

Voor de toepassing van de voorschriften van punt 6.1.3 van dit reglement wordt het volgende bepaald:2007, IEC60068-2-2:2007, IEC60068-2-30:2005.

Monsters en beperkingen: onderdelen en materialen voor elektronische apparaten, levensmiddelen, auto's, rubber en kunststof, metalen en andere producten, zoals optische vezels, LCD's, kristallen, inductoren,PCB's, batterijen, computers, mobiele telefoons, rubber, kunststoffen en andere producten.

Toepassing: Het wordt gebruikt voor het uitvoeren van tests op koudeweerstand, warmteweerstand, vochtweerstand en droogweerstand op grondstoffen en apparaten zoals elektronica, elektriciens,elektrische toestellenHet doel is de betrouwbare prestaties van producten tijdens opslag, vervoer en gebruik in wisselende vochtige en hete omgevingen met hoge en lage temperaturen te bevestigen.

Testbeginsel: gebruik van verwarmings-, bevochtigings- en koelsystemen om de omgevingstemperatuur en -vochtigheid in de kamer te regelen en te wijzigen door de omgevingstemperatuur te simuleren;de vochtigheid en de door het product vereiste wisselende procedures

Structuur en kenmerken:

Deze machine heeft een gesloten kamerstructuur en heeft de volgende kenmerken:

A. Het heeft een zeer breed temperatuur- en luchtvochtigheidsbereik, waardoor aan de verschillende behoeften van de gebruikers kan worden voldaan.Een unieke, evenwichtige temperatuur- en luchtvochtigheidsregeling gebruiken om de ideale temperatuur- en luchtvochtigheidsomgeving aan te passenHet heeft stabiele en evenwichtige verwarmings- en bevochtigingsmogelijkheden en kan een zeer nauwkeurige en zeer stabiele temperatuur- en luchtvochtigheidscontrole uitvoeren.

C. Automatische selectie van het koelcircuit: het automatische bedieningsapparaat heeft de mogelijkheid om het koelcircuit automatisch te selecteren en te bedienen volgens de temperatuurinstelling;zodat de koelkast rechtstreeks kan worden gestart voor koeling onder hoge temperatuurDe koeling maakt gebruik van een compressor met luchtkoeling en een volledig ingesloten compressor (geïmporteerd). .

D. De deur is uitgerust met een verlicht observatievenster, waarmee gemakkelijk de teststatus van het monster kan worden waargenomen.

Gebruiksomgeving: stroomvoorziening: 220V of AC380V±5%/50Hz, 7KW

Omgevingstemperatuur: 5°C+30°C, er mag geen hoge concentratie stof, corrosieve gassen en ontvlambare en explosieve atmosfeer zijn

Technische parameters:

Beheersing en werking		Intelligente besturingssysteem met PLC en touchscreen
Grootte van de kamer (facultatief)		1000L: binnenkamer WDH=1000×1000×1000mm, buitenkamer WDH=1470×1400×2100mm
Temperatuurbereik (facultatief)		B: -40 ∼150°C;
Vochtigheidsbereik		20%~98%RH
Temperatuurresolutie		0.1 °C
Temperatuurschommelingen		± 0,5°C
Temperatuuruniformiteit		± 2°C
Afwijking van de luchtvochtigheid		± 3,0% RH ((> 75% RH); ± 5,0% RH ((≤ 75% RH)
Verwarmingssnelheid		¥2-3°C/min
Koelingssnelheid		¥0,7-1°C/min
Temperatuur- en luchtvochtigheidsbereikdiagram
Hoofdcomponenten van het systeem
Kamer	De binnenkamer is gemaakt van SUS304# roestvrij staalplaat met afgeronde hoeken, glad en makkelijk schoon te maken.
	De buitenkamer is gemaakt van 304# geborsteld roestvrij staalplaat met afgeronde hoeken, glad en glad, en gemakkelijk te reinigen.
	Testgat: de binnenste en buitenste kamer zijn voorzien van een draadgat met een rubberen stop
	Isolatie materiaal: polyurethaan schuim
	Waarnemingsruimte: dubbele laag explosiebestendige gehard glasdeur
	Plank: van roestvrij staal 304, afneembaar
Verwarmingssysteem	Verwarmingsmethode: elektrische verwarming
	Verwarmingselement: Keramisch verwarmingskader, hoge temperatuurbestendigheid, goede isolatie, geen lekkage en kortsluiting.De draad is dik.In het midden van de verwarmingsdraad wordt een kwartsglasbuis geplaatst.De belangrijkste functie is om te voorkomen dat de verwarmingsdraad verzacht en valt wanneer het rood brandt, waardoor de verwarmingsdraad in contact komt met het metaal van de binnenkamer en een kortsluiting en andere storingen veroorzaakt.
	Warmtecirculatie: een gedwongen luchtcirculatie kanaal zorgt voor het vervoer van de warmte die door de verwarming wordt gegenereerd.voorkomt overmatige lokale temperatuur en zorgt voor de temperatuurvereisten in de werkruimte
Bevochtigingssysteem	Vochtbevochtigingsmethode: De externe vochtbevochtigingsstructuur wordt gebruikt om de vochtbevochtiging door het luchtkanaal te vervoeren.Het voordeel is dat de snelheid stabiel is en weinig invloed heeft op de temperatuur van de binnenkamer, waardoor een stabiele temperatuurstijging en een ideaal bevochtigingseffect worden gewaarborgd.
	De verwarmingsdraad en het verwarmingssysteem zijn van hetzelfde geïmporteerde merk.ervoor zorgen dat de bevochtigingsbuis een lange levensduur heeft en duurzaam is.
	Bevochtiging en wateropvulling: de kamer is uitgerust met een watertoevoegingskamer van het type la.De vloeistofspiegelschaal van de circulerende watertank kan het waterpeil visueel waarnemenHet heeft een automatische waterniveauscontrole en een watertekort-alarm.
Koelsysteem	Koelmethode: compressor-warmtewisselaar-luchtkoeling
	Hoofdbestanddelen van koelinstallaties: 1De compressor is van het Franse merk Taikang en maakt gebruik van milieuvriendelijk koelmiddel. 2De uitbreidingsklep en de elektronische klep zijn beide gemaakt van Deense Danfoss. 3De olie en filters zijn allemaal gemaakt van Emerson in de Verenigde Staten. 4Gebruik American Ice Bear als koelolie. 5De pijpleidingen die in het koelsysteem worden gebruikt, zijn allemaal gemaakt van rood koper, dat het voordeel heeft van een goede flexibiliteit, niet gemakkelijk te breken,en heeft het beste schokdemperend effect op de langdurige trillingskenmerken van het koelsysteem. 6De verdamper en condensator zijn allemaal bekende binnenlandse merken.
	Koele luchtcirculatie: een gedwongen luchtcirculatie kanaal zorgt voor een soepele terugkeer en toevoer van lucht en zorgt voor een uniforme temperatuur in de studio
Controlesysteem	Touchscreen: TIME880, Zuid-Korea Sanyuan
	Temperatuurregeling: PID-zelfsturing, met behulp van een platinaweerstandssensor van klasse A PT100
	Functie: vaste waarde test en programma test Vaste testwaarde: wanneer de testomgeving slechts een enkele temperatuur vereist, selecteert u deze modus en stelt u de vereiste temperatuur, vochtigheid en looptijd in. Programmatest: wanneer de testomgeving meerdere temperaturen vereist, selecteert u deze modus om de temperatuur en de looptijd van elk programma in te stellen, de loopsequentie van het programma in te stellen,en gebruik maken van 100 programma groepen.
Gegevensopslag	Met een temperatuurcurve-interface voor het registreren van gegevensveranderingen en -processen, met een standaard R232-interface of U-schijfcommunicatie-interface, kunnen gegevens worden gedownload
Bescherming van de veiligheid	Afsluitgeheugenfunctie, fasevolgordebescherming, lekkagebescherming, overtemperatuurbescherming, overbelastingbescherming van de compressor, watertekort-alarm, abnormale bescherming
