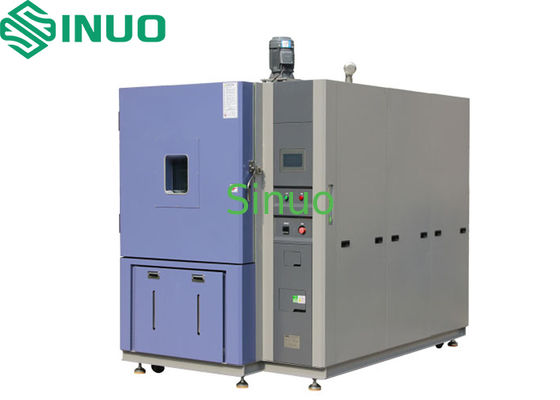

Hooglaagtemperatuurlaagdrukproefkamer -40°C tot +70°C 5kPa

MOQ:	1
Prijs:	Customized
Standaardverpakking:	multiplexkast
Leveringstermijn:	30 dagen
Betalingswijze:	T/t
Toeleveringskapaciteit:	10 sets per maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

CHINA

Merknaam

Sinuo

Certificering

Calibration Certificate(Cost Additional)

Modelnummer

SN5511C-1000L

Temperatuurbereik:

-40 ° C tot +70 ° C

Temperatuurschommelingen:

≤ 0,5℃

Verwarmingstijd:

20℃ → +100℃, ≤ 30 min (omgevingsdruk)

Koeltijd:

20℃ → -40℃, ≤ 30 min (omgevingsdruk)

Drukbereik:

Omgevingsdruk tot 5 kPa

Drukschommeling:

≤ ±2 kPa (1 bar ~ 40 kPa); ≤ ±5% (40 kPa ~ 2 kPa)

Markeren:

laagtemperatuurproefkamer -40°C tot +70°C

laagdrukproefkamer 5 kPa

milieutestkamer met garantie

Productbeschrijving

Hooglaagtemperatuurlaagdrukproefkamer -40°C tot +70°C 5kPa

Productoverzicht:

Deze testkamer voor hoge en lage temperatuur en lage druk is een zeer nauwkeurig simulatieapparaat voor het testen van de betrouwbaarheid van batterijen en elektronische producten.Het kan langdurige en stabiele testen van monsters onder lage temperatuur uitvoerenDe apparatuur maakt gebruik van een microcomputer PID-besturingssysteem om een precieze regulering van temperatuur, vochtigheid en druk te bereiken.en beschikt over een luchtgekoelde mechanische cascade-compressie-koelingHet apparaat is bovendien uitgerust met een explosiebestendige drukverlagingsinstallatie.een automatisch brandblussysteem voor kooldioxideHet ondersteunt programmeerbare tests, gegevensverzameling en afstandsbewaking.het op grote schaal toepasbaar maken voor het testen van de weerstand tegen het milieu in de batterij, de elektronica- en de lucht- en ruimtevaartindustrie, waarbij de prestaties en de veiligheid van de producten onder extreme omstandigheden worden gewaarborgd.

Technische parameters:

Prestaties
Koelmethode	met luchtkoeling
Temperatuurbereik	-40°C~+70°C
Temperatuurschommelingen	≤ 0,5°C (omgevingsdruk, zonder belasting)
Temperatuurafwijking	≤ ± 2,0°C ((omgevingsdruk, zonder belasting)
Verwarmingstijd	20°C → +100°C, ≤ 30 min (omgevingsdruk)
Koeltijd	20°C → -40°C, ≤ 30 min (omgevingsdruk)
Drukbereik	Omgevingsdruk ~ 5 kPa (meestal 11,6 kPa)
Drukdeviatie	≤ ±2 kPa (≥ 40 kPa) ≤ ± 5% (2 ∼40 kPa)
Geïntegreerd controleerbaar bereik druktemperatuur
Drukschommelingen	≤ ±2 kPa (1 bar ~ 40 kPa); ≤ ±5% (40 kPa ~ 2 kPa)
Depressuriseringstijd	≤ 30 minuten tot 5 kPa
Programmavereisten	De testbatterijen en batterijpakketten worden gedurende ten minste 6 uur bij een temperatuur van 75 ± 2 °C bewaard, gevolgd door een opslag gedurende ten minste 6 uur bij een temperatuur van -40 ± 2 °C.De maximale tijd tussen de twee extreme testtemperaturen bedraagt 30 minuten.Deze cyclus wordt 10 keer herhaald. Daarna worden alle testbatterijen en batterijpakketten 24 uur bij omgevingstemperatuur (20 ± 5°C) bewaard.de blootstellingstijd bij de extreme testtemperaturen bedraagt ten minste 12 uur;.
Structurele kenmerken
Specificaties van het monster	Verkrijgbare spanning: 12 V, 24 V, 36 V of 48 V Maximale batterijgrootte: W720H480D600 mm Gewicht: 280 kg Maximale spanning: 56 V Maximale stroom: 300 A
Afmetingen van de binnenkamer	WHD: 100010001000 mm
Buitenafmetingen	WHD: 325014002000 mm (exclusief uitsteeksels)
Materiaal van de buitenwand	1.5 mm geverfd ijzeren plaat
Inwendige wandmateriaal	SUS304 roestvrij staal (5 mm, drukdragende structuur)
Isolatiemateriaal	Stramme polyurethaanfoom
De deur van de kamer	Eenvoudige deur met explosiebestendige handgreep, uitkijkpaneel, interne verlichting
Doorvoer- en eindposten	Een Φ100 mm doorlaat aan de linkerkant; afgesloten eindflens
Handmatig opblaasventiel	Voor handmatige drukvergelijking bij stroomstoring
De planken.	Twee planken van roestvrij staal
kamerverwarmer	Verwarmingstoestellen voor buizen met vinnen van roestvrij staal
Beheersing van de verwarming	SSR (solid state relay) pulsbreedte-modulatie
Vacuümpomp	VD401 ULVAC vacuümpomp met directe aandrijving, luchtgekoelde, eenfasige roterende vaas (met oliedontfilter, olieglas en gasballastklep)
Vacuümsensor	UNIK 5072 (GE, VS), bereik: 0 ‰ 200 kPa, nauwkeurigheid: ±0,2% FS.BSL, Uitgang: 4 ‰ 20 mA, Drukinterface: G1/4 interne draad
Koelinstallatie
Werkwijze	Luchtgekoelde, mechanische compressie, dubbele cascade
Compressor	met een vermogen van niet meer dan 10 kW
Verdamper	warmtewisselaar met koperen buis
Condensator	met een vermogen van niet meer dan 10 kg
koelmiddel	R404a / R23 (niet gefluoreerd, milieuvriendelijk, ODP = 0)
Accessoires	droogmachine, olie-separator, visieglas voor koelmiddelen, serviceglazen
Explosiebestendige systemen
Verlichting van de druk	Twee explosiebestendige ventilatieopeningen van 300*300 mm met deuren; openen bij kamerdruk ≥ 0,01 MPa, verbonden met hoge sterkte scharnieren en roestvrijstalen ketens
Brandbestrijding	CO2-systeem met automatische en handmatige afstandsbediening
Explosiebestendige ketens	Twee kettingen aan de hoofddorp om te voorkomen dat de deur opengaat
Elektrisch besturingssysteem
Controller	7-inch TFT-kleuren-LCD
Operatiemodus	Programmamodus / vaste waarde-modus
Programmeren	Chinees menu, aanraakscherm
Programmacapaciteit	Maximaal 20 programma's, 1000 stappen, 20 cycli (maximaal 99 stappen per cyclus)
Afbeelding	De ingestelde waarden (SV) en de werkelijke waarden (PV) van temperatuur, luchtvochtigheid en druk worden rechtstreeks weergegeven. Huidig programmanummer, stap, resterende tijd, aantal cycli en werktijd. Programmabewerking, grafische curve en weergave van de status van vaste punten of geprogrammeerde acties.
Resolutie	Temperatuur: 0,01°C; Vochtigheid: 0,1%; Tijd: 1 min
Bescherming tegen over/onder temperatuur	Configureerbare alarmen
Invoer	Thermocouple / RTD / Spanning / Stroom
Controle	Anti-integrale verzadiging PID (BTHC/BTPC)
Gegevenslogging	een batterij-gebacked RAM die de ingestelde waarden van het apparaat, de genomen waarden en de bijbehorende tijdstempels van de bemonstering kan opslaan; Maximaal 60 dagen (monsteringsinterval 1,5 min)
USB-functie	1 GB flashdrive, pc-software voor programmabeheer en gegevensexport
Communicatie-interface	RS232, RS485; afstandsbediening en -bewaking, multi-machine sync control
Geheugen voor uitschakeling	Configureerbaar om te verwarmen/koelen/op te houden bij herstel
Timer	Automatische start/stop
Hulpfuncties	Fout-alarmcode weergave, afschakeling bescherming, en zelf-diagnostiek functies.
Netwerkconnectiviteit	Kan via gespecialiseerde software worden aangesloten op een Ethernet-netwerk, waardoor afstandsbediening, hulp op afstand en het verkrijgen van testgegevens mogelijk zijn.Meerdere machines kunnen gelijktijdig via het netwerk worden bestuurd.
Controlepaneel	a.Noodsluiting b. Koppelingsschakelaar c. overtemperatuurbeschermer d. RS-485-interface e. USB-interface
Veiligheid
Koelsysteem	Bescherming tegen oververhitting, overstroom en hoge druk voor compressoren
Testkamer	Verstelbare overtemperatuurbescherming, kamerbeschermers, luchtleidingsovertemperatuur, ventilatoroververhitting, overstromingsverwarming en veiligheidsbeschermer
andere	Fasevolgorde, lekkage, overbelasting, kortsluiting, bescherming van de motor van de vacuümpomp
Werkomstandigheden
Stroomvoorziening	AC 3φ 4W 380V 50Hz (R.S.T.N. + PE), ±10% spanningsschommelingen
Compressluchtbron	4 ‰ 7 kg/cm2 ((Verdragen door de klant)
Omgevingstemperatuur	5°35°C

Lijst van de belangrijkste componenten:

- Nee, dat is niet waar.	Component	Brandnaam	Opmerkingen
1	Compressor	Bitter
2	Olie separator	Emerson, VS
3	Plaatwarmtewisselaar	GEA, Duitsland
4	Drukschakelaar	DANFOSS, Denemarken
5	Condensator	Kunlin
6	Verdamper	Guangzhou Yongqiang
7	droogmachine	DANFOSS, Denemarken
8	Expansieklep	DANFOSS, Denemarken
9	Expansieklep	HONEYWELL, Verenigde Staten
10	elektrische klep	Nickideu, Japan
11	elektrische klep	DANFOSS, Denemarken
12	Controller	Tenglong
13	Leakbreaker	Shihlin, Taiwan
14	schakelaar	Schneider, Frankrijk
15	AC-contactor	Schneider, Frankrijk
16	Thermische relais	Schneider, Frankrijk
17	Fasevolgorde relais	Siel, Zwitserland
18	Solid-state relais	Siel, Zwitserland
19	Intermediate relais	Omron, Japan
20	Circulatiemotor	TECO, Taiwan
21	Vacuümpomp	ULVAC VD401 3φ 380V
22	Vacuümklep	RIKEN AVB-KF-40-P, Japan
23	Vacuümsensor	GE UNIK 5072
