MIL-STD-810G Hoogconcentratie Laminar Airflow Sand And Dust Test Chamber

MOQ:	1
Prijs:	Customized
Standaardverpakking:	Multiplex kast
Leveringstermijn:	30 dagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	10 sets per maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Sinuo

Certificering

Calibration Certificate (Cost Additional)

Modelnummer

SN441

Grootte binnenkamer:

1000 × 1000 × 1000 mm (L×B×H)

Buitenafmetingen:

7500 × 2500 × 4500 mm (L×B×H)

Metalen gaasopening:

Diameter 50 µm

Luchtstroomsnelheid:

5m/s±0,5m/s

Temperatuurbereik:

RT±10-80℃

Vochtigheidsbereik:

<25% RV

Markeren:

Mil-STD-810G stofproefkamer

laminaire luchtstroom omgevingskamer

apparatuur voor het testen van zand en stof

Productbeschrijving

MIL-STD-810G hoge concentratie Laminaire Luchtstroom Zand- en StofTestkamer

Productoverzicht:

Deze apparatuur is geschikt voor het testen van elektrische en elektronische producten, auto- en motoronderdelen, en afdichtingen in stoffige omgevingen om te voorkomen dat zand en stof de afdichtingen en behuizingen binnendringen. Het verifieert de prestaties van elektrische en elektronische producten, auto- en motoronderdelen, en afdichtingen in stoffige omgevingen tijdens gebruik, opslag en transport. Het doel van de test is om de potentiële schadelijke effecten van door luchtstroom meegevoerde deeltjes op elektrische producten te bepalen. De test kan worden gebruikt om open stoffige luchtomgevingen te simuleren die worden veroorzaakt door natuurlijke omgevingsfactoren of menselijke verstoringen, zoals voertuigbewegingen.

Ontwerpprincipe: Een conische trechter met een stofopvangpoort aan de onderkant is ontworpen. Een hogedruk turbine circulatieventilator is geïnstalleerd bij de stofafzuigpoort (aan de rechterkant) om het stof op te zuigen en naar de bodem van de binnenkamer te sturen, via de bodem naar de linkerkant van de kamer, en vervolgens naar de voorbehandelingskamer. Stof wordt vanaf links de testkamer ingeblazen, en het stof wordt horizontaal naar rechts geblazen, waardoor een continue cyclus begint.

Toepasselijke normen:

Voldoet aan MIL-STD-810G, IEC 60068-2-68 etc.

Technische specificaties:

Binnenafmetingen van de kamer	1000×1000×1000 mm (B×H×D)
Ca. Buitenafmetingen	Ongeveer 7500×2500×4500 mm (B×H×D) (werkelijke afmetingen kunnen variëren) inclusief luchtkanaal
Temperatuurbereik	RT±10-80℃ (instelbaar)
Vochtigheidsbereik	<25% RV
Fijn stof	≤75um
Grof stof	≤150um
Concentratie	2±0,5 g/m3
Luchtstroomsnelheid	5 m/s ±0,5 m/s;
Dosering talk	2-5 kg/m³ (Deze apparatuur vereist 25 kg)
Normen	GB2423.37-2006 Test Lc1 / IEC 60068-2-68
Voeding	380V±10%V (driefasig vijfaderig, met een aparte 80A-zekering; de zekering moet aansluitklemmen hebben; het netsnoer moet minimaal 10 vierkante millimeter zijn).
Vervuiling, elektromagnetische straling	Voldoet aan relevante normen en vereisten

Kenmerken van de kamerstructuur:

Structurele methode (Geïntegreerde controller en testkamer)	1. De bodem van de kamer is trechtervormig, met een bodemstofopvangmotor die helpt bij het stofverzamelingsproces. 2. De testkamer is ongeveer kubusvormig, met een zijlengte in de luchtstroomdoorsnede van ten minste drie keer de maximale waarde van de verticale of horizontale zijlengte van de monsterdoorsnede loodrecht op de luchtstroomrichting. De testkamer heeft een verwarmingsfunctie. 3. De testkamer omvat een voorbehandelingskamer, en beide kamers hebben dezelfde luchtstroomdoorsnede. Een luchtgeleidingsvane is geïnstalleerd achter de inlaat van het luchtstroomkanaal dat naar de voorbehandelingskamer leidt. Een horizontale laminaire luchtstroom wordt gegenereerd door de algehele opstelling. Een blaasapparaat voor het genereren van luchtstroom bevindt zich aan de achterkant van de testkamer. Lucht wordt uit de testkamer gezogen en via het luchtstroomkanaal naar de voorbehandelingskamer gestuurd. Het stofverwijderingsapparaat is extern en verbonden via leidingwerk.
Materiaal buitenwand	Hoogwaardig SUS304 roestvrij staal
Materiaal binnenkamer	SUS304 roestvrij staal
Observatievenster	Deur van de kamer heeft een groot observatievenster.
Luchtkanaal	Het unieke luchtkanaalontwerp zorgt ervoor dat de kamer een hoge concentratie laminaire luchtstroom genereert.
Basisstructuur	Het bestaat uit een voorbehandelingskamer, een testkamer, een stofafzuigpoort, een stofopvangbak, een circulair stofblaasapparaat, een vacuümsysteem, een stofopslagtank, een flowklep, een verwarmingssysteem, een terugslagvane, een monsterdraaitafel, een beschermend gaas, een concentratiemeter stofretourleiding, enz.
Observatievenster	De deur is voorzien van een observatievenster, een weerstandsfilm verwarmd anti-condens observatievenster.
Verlichting	De kamer is voorzien van hoogintensieve LED-verlichting aan de bovenkant, die licht in de kamer projecteert via een lichtdoorlatend venster aan de bovenkant; dit wordt geregeld door een aparte schakelaar.

Besturingssysteem:

Touchscreen	PLC en Touch Screen Intelligent Control System (Zelf ontwikkeld door SINUO)
Concentratiemeter	Analoge stuursignalen worden naar de PLC-module verzonden voor nauwkeurige regeling.
Verwarmingssysteem	316 Roestvrijstalen verwarmingsdraad
Vacuümsysteem	Drukregelklep, mondstuk, drukregelkit, verbindingspijp, vacuümpomp
Controller	Een programmeerbare logische controller (PLC) wordt gebruikt (deze controller heeft een verscheidenheid aan willekeurig in te stellen besturingsfuncties zoals hieronder beschreven). Stofblaastijd (stop, blaas) u/m/s instelbaar Cyclustijd: willekeurig instelbaar Vooraf ingestelde testtijd: 0s～999h99m99s willekeurig instelbaar Inschakelen: Uit-Aan-Uit
Afmeting metalen gaas	Nominale draaddiameter 50µm, nominale draadafstand 75µm of minder dan 150µm
Ventilator	Volledig plastic centrifugaalventilator

Veiligheidsfuncties:

Betrouwbaar aardingsbeveiligingsapparaat;
Lekkage/open circuit beveiliging;
Kortsluitingsbeveiliging verwarmingselement;
Overbelastingsbeveiliging blower motor;
Onafhankelijk overtemperatuur- en akoestisch/visueel alarm voor de werkkamer;
Onderspanning, overspanning en faseverlies beveiliging;

Gebruiksomstandigheden van de apparatuur:

Spanning: AC 380V±10%, 50 Hz, driefasig vieraderig + aardingsdraad
Omgevingstemperatuur: 5～35℃
Omgevingsvochtigheid: < 85% RV (25℃)
Atmosferische druk: 86～106kPa
Locatievereisten: De apparatuur moet horizontaal worden geplaatst in een goed geventileerde testkamer, met voldoende ruimte eromheen voor bediening en onderhoud.

Omgevingscondities: De locatie van de apparatuur moet vrij zijn van sterke trillingen, sterke elektromagnetische interferentie, hoge concentraties stof en corrosieve stoffen, direct zonlicht of directe straling van andere warmtebronnen.

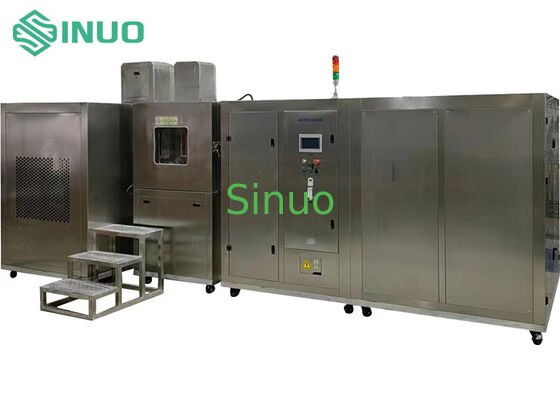

Weergave testsysteem:

MIL-STD-810G Hoogconcentratie Laminar Airflow Sand And Dust Test Chamber 3
