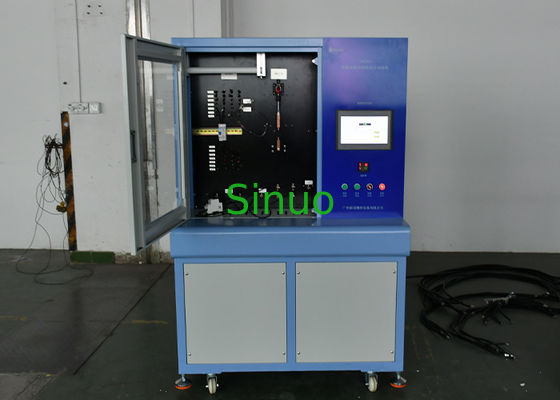

IEC 60898-1 Clausule 9.10 Testapparatuur voor het afbreken van een schakelaar 2500A

IEC 60898-1 Clausule 9.10 Testapparatuur voor het afbreken van een schakelaar 2500A

Overzicht:

Deze apparatuur is ontwikkeld op basis van door de klant vastgestelde technische eisen en voldoet aan de toepasselijke nationale en internationale normen, waaronder IEC 60898-1 (9.10), GB10963.1-2005 (9.10), GB14048.1-2006 (7.2.1) en JB/T8979-2006 (8.13), waarbij een betrouwbare en gestandaardiseerde prestatie wordt gewaarborgd voor het testen van schakelaars.

Deze apparatuur is ontworpen om de vertraagde ontkoppelingsprestaties van schakelaars te verifiëren door stromen op 1 toe te passen.13, 1.45, en 2,55 maal de nominale waarde, zodat de brekers binnen de voorgeschreven tijdslimieten worden gebruikt.Het kan ook het momentane ontkoppelingsgedrag beoordelen door de breker te onderwerpen aan stromen die variëren van 3 tot 20 keer het nominale stroom om de naleving van de ontkoppelingstijd vereisten te bevestigen.

Het is ideaal voor het online testen van gevormde casescircuitbreakers (MCCB's) en miniatuurcircuitbreakers (MCB's) vóór levering.Als essentiële apparatuur voor de controle van de elektrische prestaties bij de vervaardiging van schakelaarsHet heeft een snelle installatie, volledig automatische tests en een intelligente pass/fail beoordeling.

De behuizing van de apparatuur is gemaakt van aluminiumlegering en staal van hoge kwaliteit, waarbij de panelen zijn afgewerkt met een metalen spraycoating en zijn behandeld voor antistatische, roest- en corrosiebestendigheid.Het bovenste gedeelte is voorzien van een bedieningspaneelMet een compacte structuur, gebruiksvriendelijke werking, stabiele prestaties en een modern, esthetisch uiterlijk, is de nieuwe lijn van de lijn van de lijn van de lijn van de lijn van de lijn van de lijn.dit systeem biedt een efficiënte en betrouwbare testoplossing.

Technische specificaties

Een kamer met constante temperatuur.

1. Geïntegreerd met het testsysteem om een gecontroleerde temperatuuromgeving te bieden.
2. Temperatuurbereik: omgeving ~ 50°C
3. Temperatuurresolutie: 0,1°C
4. Temperatuurstabiliteit: ±1°C

TWEE. Vertraagde trippingtestparameters

1. AC-stroom-uitgangsbereik: 3·350A
2. AC-uitgangsspanningsbereik: 0-5V
3. Uitgangskanaal: enkelkanaaluitgang; de contacten van de meerdere polen van de schakelaar worden in serie aangesloten voor gelijktijdige tests.
4. Toepasselijk productassortiment: miniatuurcircuitsluiters van 3A tot 125A
5. Uitgangsstroomgolfvorm: zuivere sinusgolf (golfvormvervorming ≤5%, totale systeemfout ≤3%)
6. Besturingsmodus: automatische aanpassing via een touchscreeninterface
7. Stroomnauwkeurigheid: klasse 0.5
8. Spanningsnauwkeurigheid: klasse 0.5
9. Stroomverhouding van de transformator: 400/5A
10. Testduur: instelbaar van 1 tot 999,999 seconden
11. Testproces: Na het toepassen van 1,13 maal de nominale stroom, zal het systeem automatisch binnen 5 seconden voor progressieve testen toenemen tot 1,45 maal de nominale stroom.

Drie. Instantane tripping test parameters

1. Bevestigingsmethode:Terminaalverbinding, één-stationconfiguratie; compatibel met 1P·4P-sluiters
2. Uitgangsstroombereik:AC 100A ~ 2500A
3. Aantal uitgangskanalen: 1 kanaal
4. Huidige nauwkeurigheid:klasse 5
5. Huidige resolutie:1A
6. Instantane testduur: ≤ 0,2 s
7. Instelling van de bovengrens voor actietijd:1 ~ 200 ms
8. Actietijd Onderste limiet Instelling:1 ~ 200 ms
9. Teststation:1 station
10. Controlesysteem:PLC + touchscreen interface
11. Tijdbereik:1 ~ 999 ms
12. Beschermingsfuncties:bescherming tegen kortsluiting, bescherming tegen overbelasting, bescherming tegen lekken
13. Werktemperatuur: 0 ~ +40°C
14. Relatieve luchtvochtigheid:20% ~ 90% RH
15. Chassis afmetingen:Langte 1000 mm × Breedte 780 mm × Hoogte 1600 mm

Vier Temperatuurverhogingstestparameters

1. Doel:Nagaan of de schakelaar, onder normale bedrijfsomstandigheden en getest volgens gespecificeerde procedures,een temperatuurverhoging niet groter is dan de in tabel 7 van de toepasselijke norm vastgestelde grenswaarden.
2. Vereiste:De schakelaar moet na de test onbeschadigd blijven en volledig functioneel zijn, zonder de bedrijfsveiligheid in gevaar te brengen.
3. Temperatuurmetingskanalen: 8 kanalen
4. Temperatuurresolutie:0.1°C
5. Temperatuurmetingsbereik: 0 ~ 200°C
6. Thermocouple type:type T
7. Temperatuurweergave:Real-time curve display
8. Gegevensopname:Inbouw functie voor het registreren van temperatuurgegevens

Bedrading voor temperatuurtoets:

1. Specificaties 1 mm2, 1,5 mm2, 2,5 mm2, 4 mm2, 6 mm2, 10 mm2 ️ Lengte: elk 1 meter, Hoeveelheid: 5 stuks per specificatie
2. Specificaties 16 mm2, 25 mm2, 50 mm2 Lange: elk 2 meter, Hoeveelheid: 5 stuks per specificatie

Accessoires:

1. Speciale lijm voor het bevestigen van thermocouples ¢ 1 fles
2. Oplosmiddel voor het verwijderen van lijm 1 fles

Voorbeeld:
