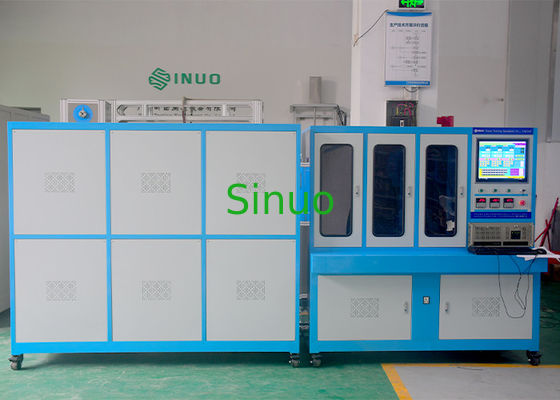

IEC 60898-1 Stroomonderbreker Uitschakelkarakteristieken Temperatuurstijging Testmachine

IEC 60898-1 Stroomonderbreker Tripping Kenmerken Temperatuurstijging Testmachine

Productoverzicht:

De testapparatuur is ontworpen en vervaardigd volgens de standaardvereisten van

IEC60898-1 clausule 9.8, 9.9 en 9.10, IEC 60947-1 clausule 7.2.1 en etc.

Het is gemaakt om te verifiëren dat de stroomonderbreker voldoet aan de vereisten, die 1,13 keer, 1,45 keer en 2,55 keer de nominale stroom toepassen om te testen of deze binnen de gespecificeerde tijd uitschakelt. De testapparatuur kan ook de onmiddellijke uitschakelkarakteristieken van de stroomonderbreker testen, dat wil zeggen, 3 tot 20 keer de nominale stroom toepassen voor de test of deze binnen de tijd uitschakelt. Voldoet ook aan de standaard 28-daagse test- en temperatuurstijgingstestvereisten.

Het is geschikt voor online testen van gegoten behuizing stroomonderbrekers en miniatuur stroomonderbrekers voordat ze de fabriek verlaten. Het is een noodzakelijke apparatuur voor het testen van elektrische prestaties van stroomonderbrekerfabrikanten.

Technische parameters:

Apparatuurkenmerken:

De apparatuurkamer is gelast met hoogwaardig staal, de plaat is gecoat en verzegeld en het oppervlak is antistatisch, anti-roest en anticorrosie gecoat. Het bovenste deel van de apparatuur is uitgerust met een paneel, een aan/uit-schakelaar en een verscheidenheid aan draadeinden (voor vertraagde uitschakelingstest). De apparatuur is redelijk ontworpen en gebruikt met de voordelen van gemak, eenvoudige bediening, betrouwbare prestaties en een mooie uitstraling.

Volgens de vertraagde uitschakeling van standaard IEC60898-1 clausule 9.10.2.1 of 9.10.2.2 kunnen de kamers in SN2501C tegelijkertijd onafhankelijk worden getest. Volgens de onmiddellijke test van IEC60898-1 clausule 9.10.3.2-9.10.3.4 kan deze alleen in verschillende tijden worden getest.

De kamer is uitgerust met een verwarmingsapparaat, met een temperatuurregelbereik van RT+5~50°C, zodat de modelsamples in de kamer kunnen worden gebruikt bij normale omgevingstemperaturen, en omvat een drieweg omgevings temperatuur bewakingsfunctie.

De software moet toestaan dat de uitvoering van elk testprogramma op elk moment wordt beëindigd zonder te hoeven wachten tot de standaardprocedure is voltooid, waarbij de resultaten die op het moment van beëindiging zijn verkregen, worden behouden.

Testprincipe:

Deze testapparatuur neemt het principe van lage spanning en hoge stroomuitvoer over, gebruikt de grote stroom in de machine om de uitgangsstroom van de transformator te isoleren, stelt de stroomgrootte in via het touchscreen en de constante stroombron past de grootte van de uitgangsstroom van de transformator aan, die de functie heeft om de stroom automatisch te stabiliseren. Het heeft een optie om de testtijd in te stellen met behulp van het touchscreen en de testtriptijd te vergelijken om de kwaliteit van de stroomonderbreker te evalueren.
