IEC 61009-1 Testsysteem voor stroomvoorziening voor schakelers

IEC 61009-1 Voeding voor Stroomonderbrekers Testsysteem

Normen & Clausules:

De testapparatuur voldoet aan de standaardvereisten van IEC 61009-1:2012, IEC 60898-1:2015 clausule 9.11, etc.

Het wordt gebruikt om instelbare belastingsspanning, stroom en arbeidsfactor te leveren voor het testen van mechanisch-elektrische contactsystemen. Het is geschikt voor het testen van schakelvermogen en normale levensduur van schakelaars voor huishoudelijke en vergelijkbare vaste elektrische installaties. Ook geschikt voor het testen van het verbreekvermogen en de normale levensduur van stekkers en stopcontacten voor huishoudelijke en vergelijkbare doeleinden, evenals elektrische stresstests voor lampen en andere vergelijkbare tests.

Testprincipe: De belastingskast levert een driefasige voeding en driefasige belastinginvoer, en de belasting kan worden verdeeld in resistieve, inductieve of capacitieve (fluorescentielamp type) belastingen en drie-in-één optioneel. Belastingslijn stroom: 8-130A handmatig instelbaar, uitgangslijnspanning AC: 10-400V handmatig instelbaar. Uitgangsvermogensfactor 0,3 ~ 0,999 elektrisch instelbaar. Het apparaat heeft de voordelen van een mooie uitstraling, een redelijke lay-out en eenvoudige bediening.

Kenmerken:

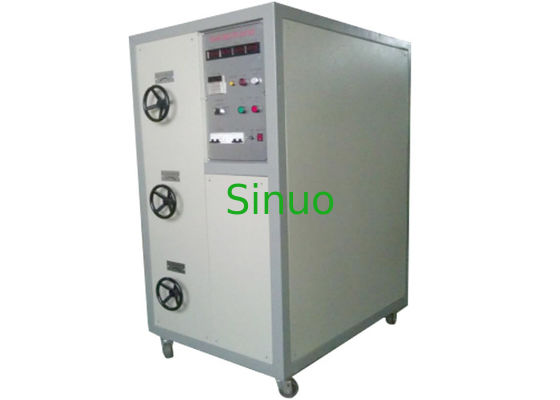

De belastingskast heeft een integraal stalen frame en een Toyota witte afdichtingsplaat. De bovenkant is het bedieningspaneel, waarop zich de bedieningsschakelaar, de productstroom, spanning en vermogen, de arbeidsfactor-display, de belastingsschakelaar, diverse statusindicatoren, start- en stopknoppen, de capaciteitsomschakelaar, de belastingstype-omschakelaar en alarmen bevinden. Het onderste deel komt overeen met de spanningsuitgangsinstelknop, de stroominstelknop en de inductantie-instelknop van elk kanaal. Elke belastingskast heeft een drie-in-één functie van resistieve, inductieve en capacitieve (fluorescentielamp type) belastingen, die via een schakelaar kan worden omgeschakeld. De binnenkant van de belastingskast maakt gebruik van sterke windconvectiekoeling. Er zijn aansluitklemmen aan de achterkant en onderkant van de belastingskast, die via draden kunnen worden aangesloten op de schakelaarstekker en stopcontactlevensduurtester, en die stroom, spanning en vermogen uitvoeren tijdens het testproces.

Technische parameters:

Model	SN2117C-130A
Teststation	Enkel
Elektrische besturingsmethode	Knopbediening, instrumentweergave
Ingebouwde belasting	Combinatie van driefasige weerstanden, reactoren en condensatoren
Uitgangsspanning	10 ~ 400V, nauwkeurigheid ± 0,5%, digitale weergave
Uitgangsstroom	10～130A, nauwkeurigheid ±0,5%, digitale weergave
Arbeidsfactor	0,3～0,98, nauwkeurigheid ±0,5%, digitale weergave
Uitgangsvermogen	0 ~ 120 kW, nauwkeurigheid ±0,5%, digitale weergave
Belastingsmodus	Resistief, inductief en capacitief drie-in-één, schakelbaar
Capacitieve belasting	70uf, 140uf, 7.3uf optioneel
Belastingsuitgang	Elke belastingsuitgang en alternatieve belastingsuitgang zijn optioneel
Aantal tests	0~999999 keer, kan worden ingesteld
Belastingsvermogen	1*125kVA
Koelmethode	Sterke windkoeling
Overrun-alarm	De bovengrens van de uitgangsstroom is 130A en de uitgang wordt automatisch afgesneden wanneer deze 135A overschrijdt
Afmeting	1800mm×1200mm×1800mm
Gewicht	Ongeveer 1400 KG
Voeding	Driefasige vierdraads AC380/50Hz, 130KVA/station
