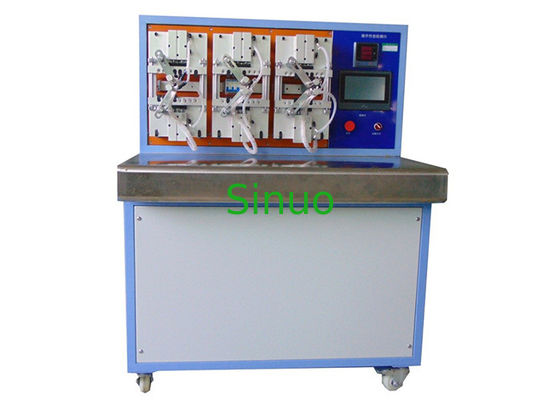

IEC 61009-1 Stroomonderbreker Mechanische en Elektrische Levensduur Tester

IEC 61009-1 Stroomonderbreker Mechanische en Elektrische Levensduur Tester

Normen & Clausules:

De testapparatuur voldoet aan de standaardvereisten van IEC 61009-1:2012, IEC 60898-1:2015 clausule 9.11, etc.

Het kan mechanische en elektrische levensduurtests uitvoeren op de stroomonderbreker, en de ondersteunende belastingskast kan de test onder belasting op de stroomonderbreker realiseren onder de nominale spanning en nominale stroomcondities. Kan ook worden gebruikt om trip-free mechanismen te verifiëren. Het PLC + touchscreen onafhankelijk besturingssysteem wordt gebruikt om de automatische besturing van de testproducten te voltooien. De automatische besturingstechnologie wordt gebruikt in het testproces, dat de statistieken en samenvatting van de testtijden kan voltooien, de sluit- en openingstijd kan regelen en intelligent kan beoordelen of de contacten goed of slecht zijn. Gebruik het touchscreen en de programmeerbare logische controller PLC als de belangrijkste besturingseenheid en gebruik de cilinder als de aandrijfkracht om de stroomonderbreker te openen en te sluiten. Voor de stroomonderbreker met automatisch openen en sluiten, levert de machine DC- en AC-voeding voor de stroomonderbreker, en het effect van het regelen van het openen en sluiten van de stroomonderbreker wordt bereikt door de voeding te regelen.

Kenmerken:

1. De apparatuurkast neemt het integrale chassis van hoogwaardig staal aan, een gespoten afdichtingsplaat en het oppervlak is gespoten met antistatische, anti-roest- en anti-corrosie.

2. Het paneel en de bedieningsknoppen bevinden zich aan de rechterkant van de apparatuur, wat handig in gebruik en mooi van uiterlijk is.

3. De apparatuur is uitgerust met een beschermende doos en de test wordt in de doos uitgevoerd voor veiligheidsbescherming.

4. De apparatuur is compatibel met de productie van gegoten behuizing stroomonderbreker 3P-4P producten en producten met stroomspecificaties van 63A～125A.

5. De frame stroom wordt niet tegelijkertijd gebruikt voor testen. De apparatuur is uitgerust met een set automatische sluit- en openingsarmaturen. De apparatuurstroom is afhankelijk van de productvorm. De stroom is bijvoorbeeld geleidend wanneer het product gesloten is, en de stroom is niet-geleidend nadat het product is geopend, en de cyclus wordt in volgorde herhaald, en de belastingsstroom is instelbaar, en de stroom wordt opgeteld van 1-125A, en het aantal sluit- en openingstijden kan handmatig worden ingesteld. (Onbeperkt, beschikbaar op de parameterinterface van het touchscreen voor instelling) De apparatuur heeft in totaal vier paar armaturen, er kan slechts één product tegelijk worden getest en de testvoeding is een set.

Technische parameters:

Model	SN2503
Elektrische besturingsmethode	PLC intelligente geïntegreerde besturing, man-machine touch interface bediening
Testitems	1. Levensduurtest van niet-automatische openende en sluitende stroomonderbreker 2. Geënergetiseerde levensduurtest van automatische openende en sluitende stroomonderbreker
Testproduct	3~125A, compatibel met mechanische en elektrische levensduurtest van respectievelijk éénpolige ~ vierpolige miniatuur stroomonderbreker, niet tegelijkertijd testen
Trip-modus	De eigen elektromagnetische of externe cilinder van de stroomonderbreker duwt het trippen en sluiten
Aandrijfmodus	Cilinder aandrijving
Teststation	3 stations
Stroomonderbreker spoelspanning voeding	AC0~300V
Spanningsinstelmethode	Automatische aanpassing
Resolutie	0. 1V
Nauwkeurigheid	2±％
Stroomonderbreker spoelspanning voeding	DC0~60V
Spanningsinstelmethode	Automatische aanpassing
Resolutie	0. 1V
Nauwkeurigheid	2±％
Sluitingstijd instelling	1~999.9s
Openingstijd instelling	1~999.9s
Openings- en sluitingstijden instelling	1~999999
Beschermingsfunctie	Overspanning, overstroom, kortsluiting
Geluids- en lichtalarmapparaat	Herinner de operator op tijd tijdens de test of wanneer niet-gekwalificeerde testproducten verschijnen
Afmeting	1200mm×800mm×1500mm
Gewicht	Ongeveer 200 KG





Details Weergave:
